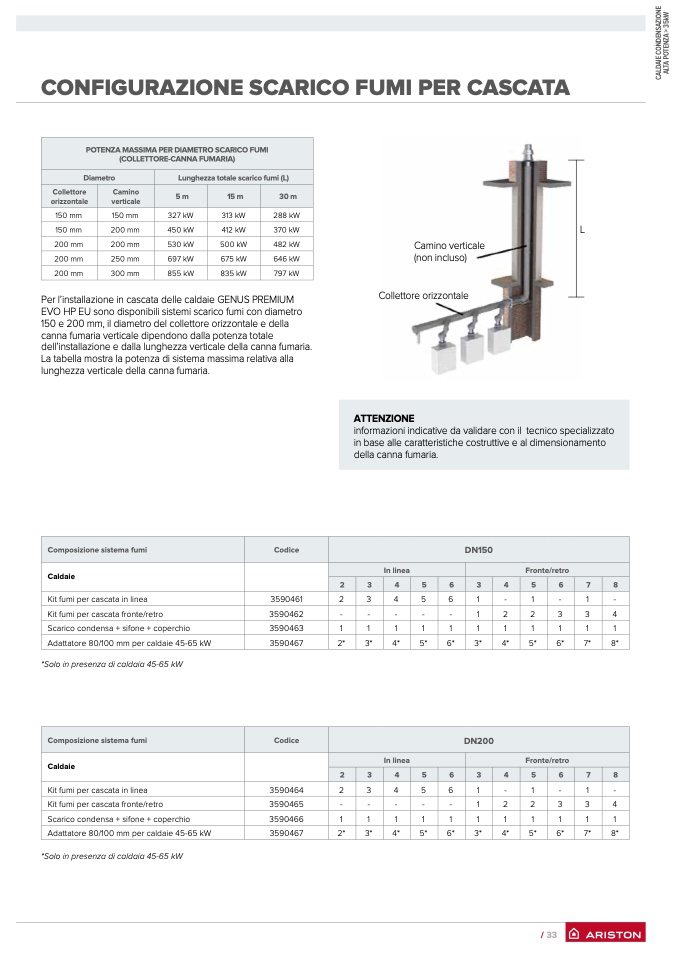

CONFIGURAZIONE SCARICO FUMI PER CASCATA
POTENZA MASSIMA PER DIAMETRO SCARICO FUMI
(COLLETTORE-CANNA FUMARIA)
Diametro
Lunghezza totale scarico fumi (L)
Collettore
orizzontale
Camino
verticale
5m 15m 30m
150 mm
150 mm
327 kW 313 kW 288 kW
150 mm
200 mm
450 kW 412 kW 370 kW
200 mm
200 mm
530 kW 500 kW 482 kW
200 mm
250 mm 697 kW 675 kW 646 kW
200 mm
300 mm
855 kW 835 kW 797 kW
Per l’installazione in cascata delle caldaie GENUS PREMIUM
EVO HP EU sono disponibili sistemi scarico fumi con diametro
150 e 200 mm, il diametro del collettore orizzontale e della
canna fumaria verticale dipendono dalla potenza totale
dell’installazione e dalla lunghezza verticale della canna fumaria.
La tabella mostra la potenza di sistema massima relativa alla
lunghezza verticale della canna fumaria.
Camino verticale
(non incluso)
Collettore orizzontale
L
Composizione sistema fumi
Codice
DN150
Caldaie
In linea
Fronte/retro
2
3
4
5
6 3 4
5
6
7
8
Kit fumi per cascata in linea
3590461 2
3 4
5 6 1 -
1 -
1 -
Kit fumi per cascata fronte/retro
3590462
-
-
-
-
- 1 2
2
3
3
4
Scarico condensa + sifone + coperchio
3590463 1
1 1
1 1 1 1
1 1
1 1
Adattatore 80/100 mm per caldaie 45-65 kW
3590467
2*
3*
4*
5*
6* 3* 4*
5*
6*
7*
8*
*Solo in presenza di caldaia 45-65 kW
ATTENZIONE
informazioni indicative da validare con il tecnico specializzato
in base alle caratteristiche costruttive e al dimensionamento
della canna fumaria.
Composizione sistema fumi
Codice
DN200
Caldaie
In linea
Fronte/retro
2
3
4
5
6 3 4
5
6
7
8
Kit fumi per cascata in linea
3590464
2
3
4
5
6 1 -
1
-
1
-
Kit fumi per cascata fronte/retro
3590465
-
-
-
-
- 1 2
2
3
3
4
Scarico condensa + sifone + coperchio
3590466
1
1
1
1
1 1 1
1
1
1
1
Adattatore 80/100 mm per caldaie 45-65 kW
3590467
2*
3*
4*
5*
6* 3* 4*
5*
6*
7*
8*
*Solo in presenza di caldaia 45-65 kW
