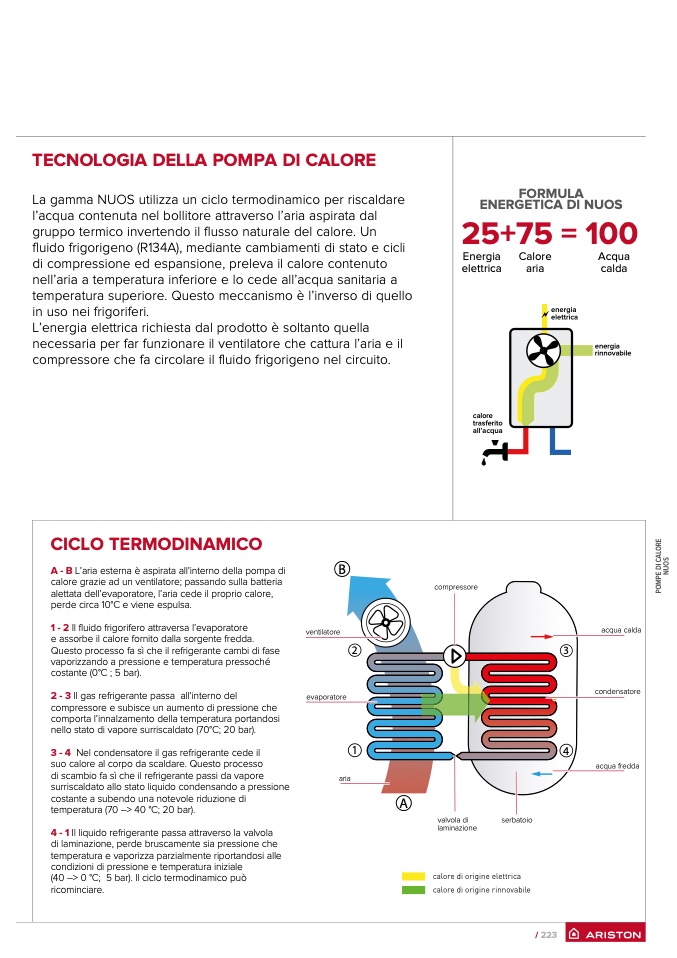

TECNOLOGIA DELLA POMPA DI CALORE
La gamma NUOS utilizza un ciclo termodinamico per riscaldare
l’acqua contenuta nel bollitore attraverso l’aria aspirata dal
gruppo termico invertendo il flusso naturale del calore. Un
fluido frigorigeno (R134A), mediante cambiamenti di stato e cicli
di compressione ed espansione, preleva il calore contenuto
nell’aria a temperatura inferiore e lo cede all’acqua sanitaria a
temperatura superiore. Questo meccanismo è l’inverso di quello
in uso nei frigoriferi.
L’energia elettrica richiesta dal prodotto è soltanto quella
necessaria per far funzionare il ventilatore che cattura l’aria e il
compressore che fa circolare il fluido frigorigeno nel circuito.
FORMULA
ENERGETICA DI NUOS
25+75 = 100
Energia
elettrica
calore
trasferito
all’acqua
Calore
aria
energia
elettrica
Acqua
calda
energia
rinnovabile
CICLO TERMODINAMICO
A - B L’aria esterna è aspirata all’interno della pompa di
calore grazie ad un ventilatore; passando sulla batteria
alettata dell’evaporatore, l’aria cede il proprio calore,
perde circa 10°C e viene espulsa.
1 - 2 Il fluido frigorifero attraversa l’evaporatore
e assorbe il calore fornito dalla sorgente fredda.
Questo processo fa sì che il refrigerante cambi di fase
vaporizzando a pressione e temperatura pressoché
costante (0°C ; 5 bar).
2 - 3 Il gas refrigerante passa all’interno del
compressore e subisce un aumento di pressione che
comporta l’innalzamento della temperatura portandosi
nello stato di vapore surriscaldato (70°C; 20 bar).
3 - 4 Nel condensatore il gas refrigerante cede il
suo calore al corpo da scaldare. Questo processo
di scambio fa sì che il refrigerante passi da vapore
surriscaldato allo stato liquido condensando a pressione
costante a subendo una notevole riduzione di
temperatura (70 –> 40 °C; 20 bar).
4 - 1 Il liquido refrigerante passa attraverso la valvola
di laminazione, perde bruscamente sia pressione che
temperatura e vaporizza parzialmente riportandosi alle
condizioni di pressione e temperatura iniziale
(40 –> 0 °C; 5 bar). Il ciclo termodinamico può
ricominciare.
B
ventilatore
evaporatore
aria
compressore
2
3
acqua calda
condensatore
acqua fredda
1
4
A
valvola di
laminazione
serbatoio
calore di origine elettrica
calore di origine rinnovabile
