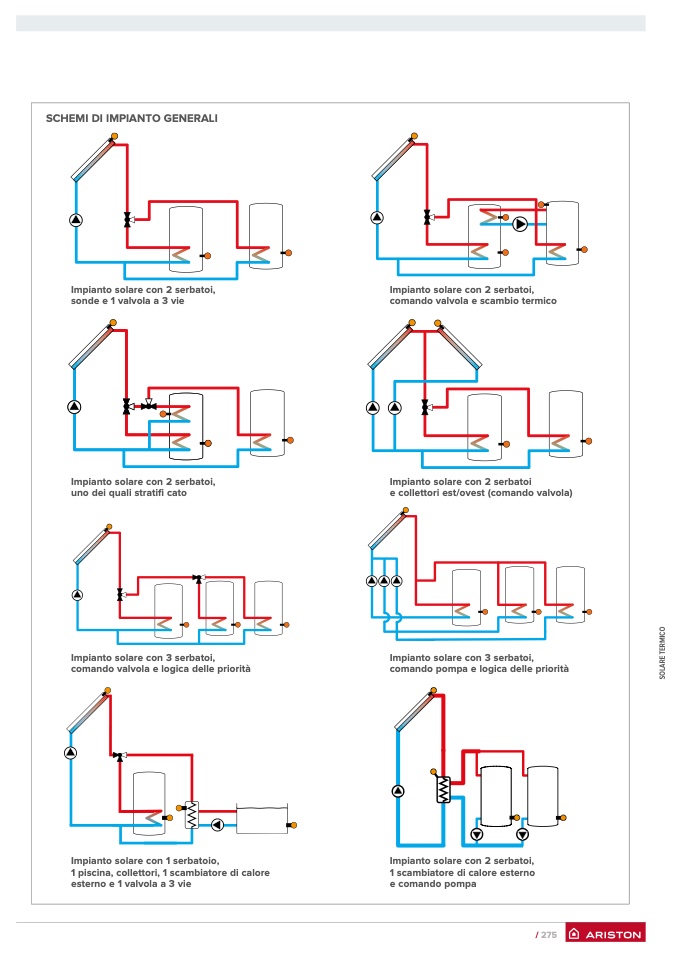

SCHEMI DI IMPIANTO GENERALI

Impianto solare con 2 serbatoi,

sonde e 1 valvola a 3 vie

Impianto solare con 2 serbatoi,

comando valvola e scambio termico

Impianto solare con 2 serbatoi,

uno dei quali stratifi cato

Impianto solare con 2 serbatoi

e collettori est/ovest (comando valvola)

Impianto solare con 3 serbatoi,

comando valvola e logica delle priorit

à

Impianto solare con 3 serbatoi,

comando pompa e logica delle priorità

Impianto solare con 1 serbatoio,

1 piscina, collettori, 1 scambiatore di calore

esterno e 1 valvola a 3 vie

Impianto solare con 2 serbatoi,

1 scambiatore di calore esterno

e comando pompa

/ 275
