www.wavin.it

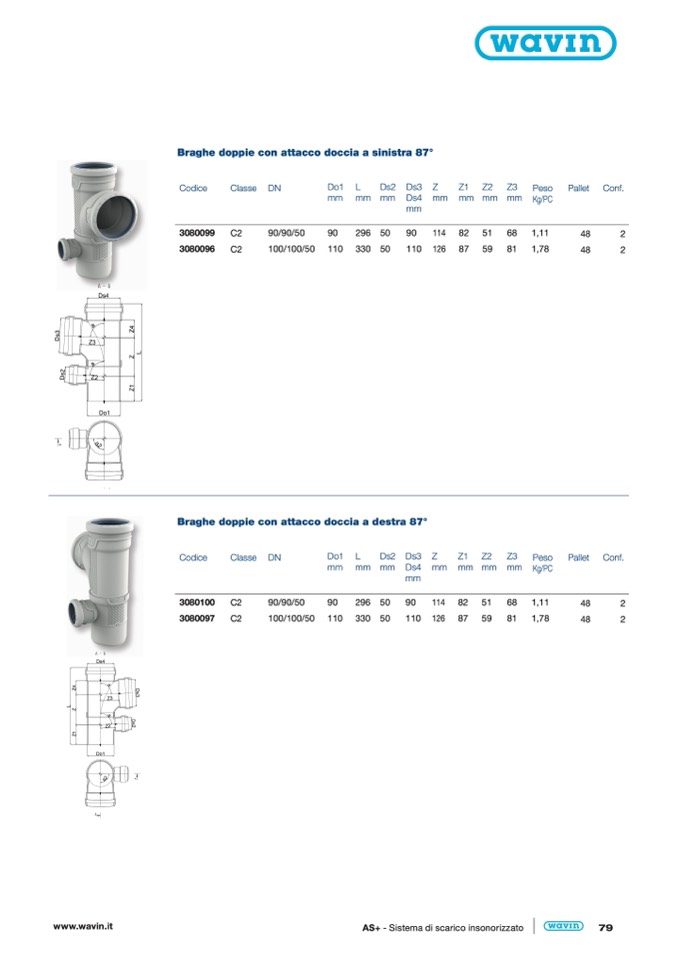

AS+ - Sistema di scarico insonorizzato

79

Ds4

Z3

Z2

Do1

Ds4

Z3

Z2

Do1

Braghe doppie con attacco doccia a sinistra 87°

Codice

Classe DN

Do1 L

Ds2

Ds3 Z

Z1 Z2

Z3

Peso

Pallet Conf.

mm mm mm

Ds4 mm mm mm mm Kg/PC

mm

3080099

C2

90/90/50

90

296 50

3080096

C2

100/100/50 110 330 50

90

114

82 51

68

1,11

48

2

110 126 87 59

81

1,78

48

2

Braghe doppie con attacco doccia a destra 87°

Codice

Classe DN

Do1 L

Ds2

Ds3 Z

Z1 Z2

Z3

Peso

Pallet Conf.

mm mm mm

Ds4 mm mm mm mm Kg/PC

mm

3080100

C2

90/90/50

90

296 50

3080097

C2

100/100/50 110 330 50

90

114

82 51

68

1,11

48

2

110 126 87 59

81

1,78

48

2
