80 (A)

100 (B)

55 (A)

60 (B)

ø154 (A)

ø206 (B)

ø75 (A)

ø110 (B)

44

ø63

ø40

50

M A D E

I N

I T A L Y

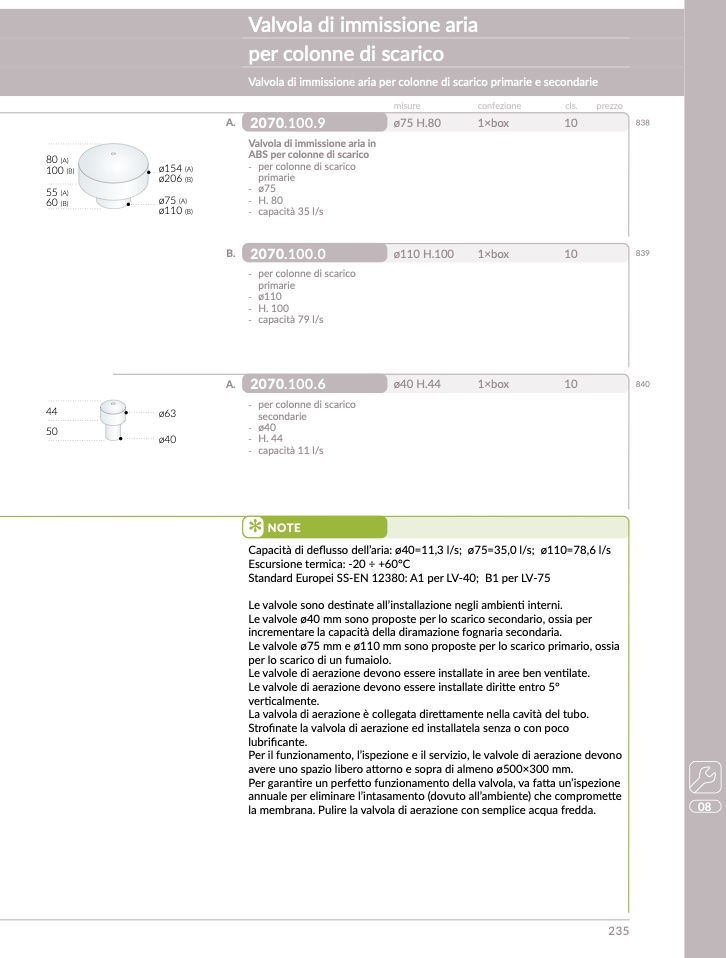

Valvola di immissione aria

per colonne di scarico

Valvola di immissione aria per colonne di scarico primarie e secondarie

misure

confezione

cls.

prezzo

A. 2070.100.9

ø75 H.80

1×box

10

83

8

Valvola di immissione aria i

n

ABS per colonne di scaric

o

- per colonne di scaric

o

primarie

- ø75

- H. 80

- capacità 35 l/s

B. 2070.100.0

ø110 H.100 1×box

10

83

9

- per colonne di scaric

o

primarie

- ø110

- H. 100

- capacità 79 l/s

A. 2070.100.6

ø40 H.44

1×box

10

84

0

- per colonne di scaric

o

secondarie

- ø40

- H. 44

- capacità 11 l/s

NOTE

Capacità di de

flusso dell’aria: ø40=11,3 l/s; ø75=35,0 l/s; ø110=78,6 l/s

Escursione termica: -20 ÷ +60°C

Standard Europei SS-EN 12380: A1 per LV-40; B1 per LV-7

5

Le valvole sono destinate all’installazione negli ambien

ti interni.

Le valvole ø40 mm sono proposte per lo scarico secondario, ossia per

incrementare la capacità della diramazione fognaria secondaria.

Le valvole ø75 mm e ø110 mm sono proposte per lo scarico primario, ossia

per lo scarico di un fumaiolo

.

Le valvole di aerazione devono essere installate in aree ben ventilate

.

Le valvole di aerazione devono essere installate diritte entro 5°

verticalmente

.

La valvola di aerazione è collegata dire

ttamente nella cavità del tubo

.

Strofinate la valvola di aerazione ed installatela senza o con poc

o

lubrificante

.

Per il funzionamento, l’ispezione e il servizio, le valvole di aerazione devono

avere uno spazio libero a

ttorno e sopra di almeno ø500×300 mm.

Per garantire un perfe

tto funzionamento della valvola, va fatta un’ispezione

annuale per eliminare l’intasamento (dovuto all’ambiente) che compromette

la membrana. Pulire la valvola di aerazione con semplice acqua fredda

.
