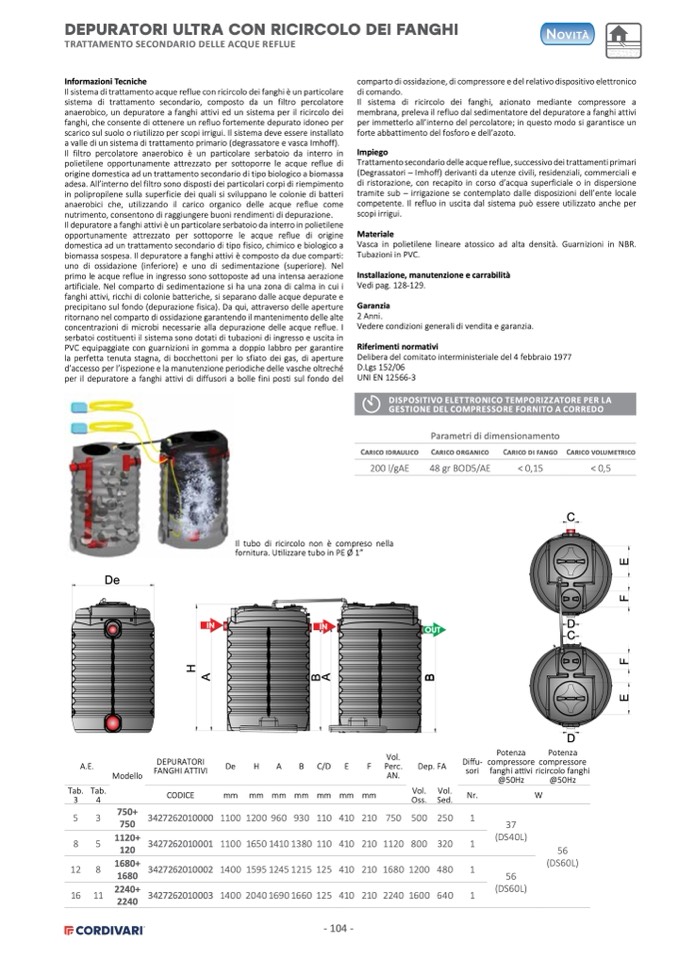

DEPURATORI ULTRA CON RICIRCOLO DEI FANGHI
TRATTAMENTO SECONDARIO DELLE ACQUE REFLUE
Novità
Informazioni Tecniche
Il sistema di trattamento acque reflue con ricircolo dei fanghi è un particolare
sistema di trattamento secondario, composto da un filtro percolatore
anaerobico, un depuratore a fanghi attivi ed un sistema per il ricircolo dei
fanghi, che consente di ottenere un refluo fortemente depurato idoneo per
scarico sul suolo o riutilizzo per scopi irrigui. Il sistema deve essere installato
a valle di un sistema di trattamento primario (degrassatore e vasca Imhoff).
Il filtro percolatore anaerobico è un particolare serbatoio da interro in
polietilene opportunamente attrezzato per sottoporre le acque reflue di
origine domestica ad un trattamento secondario di tipo biologico a biomassa
adesa. All’interno del filtro sono disposti dei particolari corpi di riempimento
in polipropilene sulla superficie dei quali si sviluppano le colonie di batteri
anaerobici che, utilizzando il carico organico delle acque reflue come
nutrimento, consentono di raggiungere buoni rendimenti di depurazione.
Il depuratore a fanghi attivi è un particolare serbatoio da interro in polietilene
opportunamente attrezzato per sottoporre le acque reflue di origine
domestica ad un trattamento secondario di tipo fisico, chimico e biologico a
biomassa sospesa. Il depuratore a fanghi attivi è composto da due comparti:
uno di ossidazione (inferiore) e uno di sedimentazione (superiore). Nel
primo le acque reflue in ingresso sono sottoposte ad una intensa aerazione
artificiale. Nel comparto di sedimentazione si ha una zona di calma in cui i
fanghi attivi, ricchi di colonie batteriche, si separano dalle acque depurate e
precipitano sul fondo (depurazione fisica). Da qui, attraverso delle aperture
ritornano nel comparto di ossidazione garantendo il mantenimento delle alte
concentrazioni di microbi necessarie alla depurazione delle acque reflue. I
serbatoi costituenti il sistema sono dotati di tubazioni di ingresso e uscita in
PVC equipaggiate con guarnizioni in gomma a doppio labbro per garantire
la perfetta tenuta stagna, di bocchettoni per lo sfiato dei gas, di aperture
d’accesso per l’ispezione e la manutenzione periodiche delle vasche oltreché
per il depuratore a fanghi attivi di diffusori a bolle fini posti sul fondo del
comparto di ossidazione, di compressore e del relativo dispositivo elettronico
di comando.
Il sistema di ricircolo dei fanghi, azionato mediante compressore a
membrana, preleva il refluo dal sedimentatore del depuratore a fanghi attivi
per immetterlo all’interno del percolatore; in questo modo si garantisce un
forte abbattimento del fosforo e dell’azoto.
Impiego
Trattamento secondario delle acque reflue, successivo dei trattamenti primari
(Degrassatori – Imhoff) derivanti da utenze civili, residenziali, commerciali e
di ristorazione, con recapito in corso d’acqua superficiale o in dispersione
tramite sub – irrigazione se contemplato dalle disposizioni dell’ente locale
competente. Il refluo in uscita dal sistema può essere utilizzato anche per
scopi irrigui.
Materiale
Vasca in polietilene lineare atossico ad alta densità. Guarnizioni in NBR.
Tubazioni in PVC.
Installazione, manutenzione e carrabilità
Vedi pag. 128-129.
Garanzia
2 Anni.
Vedere condizioni generali di vendita e garanzia.
Riferimenti normativi
Delibera del comitato interministeriale del 4 febbraio 1977
D.Lgs 152/06
UNI EN 12566-3
DISPOSITIVO ELETTRONICO TEMPORIZZATORE PER LA
GESTIONE DEL COMPRESSORE FORNITO A CORREDO
Parametri di dimensionamento
200 l/gAE
Il tubo di ricircolo non è compreso nella
fornitura. Utilizzare tubo in PE Ø 1”
48 gr BOD5/AE
< 0,15
< 0,5
H
A
B
A
B
F
E
- 104 -
Carico idraulico
Carico organico
Carico di fango
Carico volumetrico
Vol.
Potenza
Potenza
A.E.
DEPURATORI
FANGHI ATTIVI
De
H
A
B C/D
E
F
Perc.
Dep. FA
Diffu- compressore compressore
Modello
AN.
sori
fanghi attivi ricircolo fanghi
@50Hz
@50Hz
Tab. Tab.
3
4
CODICE
mm mm mm mm mm mm mm
Vol. Vol.
Nr.
Oss.
Sed.
W
5
3
750+
3427262010000 1100 1200 960 930 110 410
210 750 500
250
1
750
37
320
1
(DS40L)
8
5
1120+
3427262010001 1100 1650 1410 1380 110 410
210 1120 800
120
56
12 8
1680+
(DS60L)
3427262010002
1400 1595 1245 1215 125
410
210 1680 1200
480
1
1680
56
640
1
(DS60L)
16 11
2240+
3427262010003 1400 204016901660 125 410
210 2240 1600
2240
