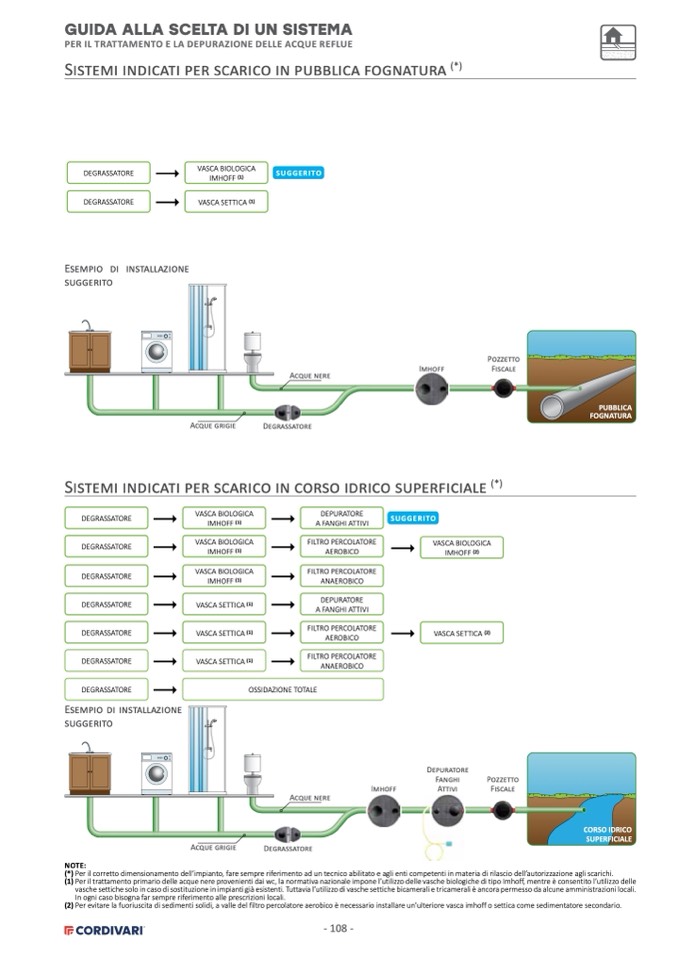

GUIDA ALLA SCELTA DI UN SISTEMA
PER IL TRATTAMENTO E LA DEPURAZIONE DELLE ACQUE REFLUE
Sistemi indicati per scarico in pubblica fognatura
(*)
DEGRASSATORE
VASCA BIOLOGICA
IMHOFF (1)
DEGRASSATORE
Esempio di installazione
suggerito
S U G G E R I T O
VASCA SETTICA (1)
Acque nere
Degrassatore
Imhoff
Pozzetto
Fiscale
Acque grigie
PUBBLICA
FOGNATURA
Sistemi indicati per scarico in corso idrico superficiale
(*)
DEGRASSATORE
DEGRASSATORE
DEGRASSATORE
DEGRASSATORE
DEGRASSATORE
DEGRASSATORE
DEGRASSATORE
VASCA BIOLOGICA
IMHOFF (1)
VASCA BIOLOGICA
IMHOFF (1)
VASCA BIOLOGICA
IMHOFF (1)
DEPURATORE
A FANGHI ATTIVI
FILTRO PERCOLATORE
AEROBICO
FILTRO PERCOLATORE
ANAEROBICO
SUGGERITO
VASCA BIOLOGICA
IMHOFF (2)
VASCA SETTICA (2)
VASCA SETTICA (1)
DEPURATORE
A FANGHI ATTIVI
VASCA SETTICA (1)
VASCA SETTICA (1)
FILTRO PERCOLATORE
FILTRO PERCOLATORE
AEROBICO
ANAEROBICO
Acque nere
Degrassatore
Esempio di installazione
suggerito
OSSIDAZIONE TOTALE
Imhoff
Depuratore
Fanghi
Attivi
Pozzetto
Fiscale
Acque grigie
CORSO IDRICO
SUPERFICIALE
NOTE:
(*) Per il corretto dimensionamento dell’impianto, fare sempre riferimento ad un tecnico abilitato e agli enti competenti in materia di rilascio dell’autorizzazione agli scarichi.
(1) Per il trattamento primario delle acque nere provenienti dai wc, la normativa nazionale impone l’utilizzo delle vasche biologiche di tipo Imhoff, mentre è consentito l’utilizzo delle
vasche settiche solo in caso di sostituzione in impianti già esistenti. Tuttavia l’utilizzo di vasche settiche bicamerali e tricamerali è ancora permesso da alcune amministrazioni locali.
In ogni caso bisogna far sempre riferimento alle prescrizioni locali.
(2) Per evitare la fuoriuscita di sedimenti solidi, a valle del filtro percolatore aerobico è necessario installare un’ulteriore vasca imhoff o settica come sedimentatore secondario.
- 108 -
