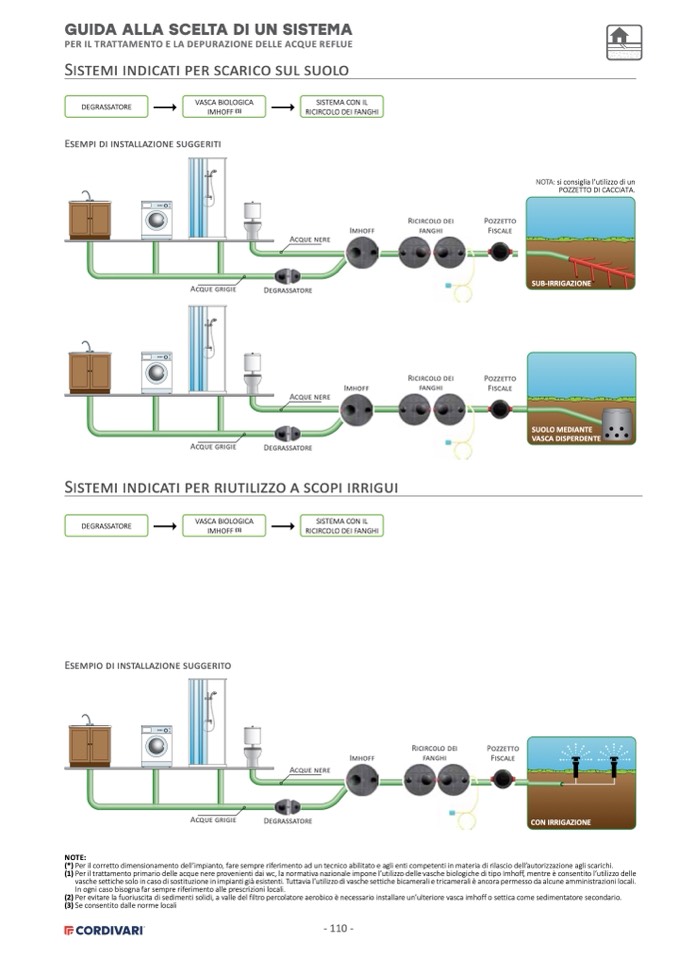

GUIDA ALLA SCELTA DI UN SISTEMA
PER IL TRATTAMENTO E LA DEPURAZIONE DELLE ACQUE REFLUE
Sistemi indicati per scarico sul suolo
DEGRASSATORE
VASCA BIOLOGICA
IMHOFF (1)
SISTEMA CON IL
RICIRCOLO DEI FANGHI
Esempi di installazione suggeriti
Acque grigie
Acque nere
Degrassatore
Acque nere
Imhoff
Ricircolo dei
fanghi
Ricircolo dei
fanghi
Pozzetto
Fiscale
Pozzetto
Fiscale
NOTA: si consiglia l’utilizzo di un
POZZETTO DI CACCIATA.
SUB-IRRIGAZIONE
SUOLO MEDIANTE
VASCA DISPERDENTE
Imhoff
Acque grigie
Sistemi indicati per riutilizzo a scopi irrigui
Degrassatore
DEGRASSATORE
VASCA BIOLOGICA
IMHOFF (1)
SISTEMA CON IL
RICIRCOLO DEI FANGHI
Esempio di installazione suggerito
CON IRRIGAZIONE
Imhoff
Ricircolo dei
fanghi
Pozzetto
Fiscale
Acque grigie
Acque nere
Degrassatore
NOTE:
(*) Per il corretto dimensionamento dell’impianto, fare sempre riferimento ad un tecnico abilitato e agli enti competenti in materia di rilascio dell’autorizzazione agli scarichi.
(1) Per il trattamento primario delle acque nere provenienti dai wc, la normativa nazionale impone l’utilizzo delle vasche biologiche di tipo Imhoff, mentre è consentito l’utilizzo delle
vasche settiche solo in caso di sostituzione in impianti gi
à esistenti. Tuttavia l’utilizzo di vasche settiche bicamerali e tricamerali è ancora permesso da alcune amministrazioni locali.
In ogni caso bisogna far sempre riferimento alle prescrizioni locali.
(2) Per evitare la fuoriuscita di sedimenti solidi, a valle del filtro percolatore aerobico è necessario installare un’ulteriore vasca imhoff o settica come sedimentatore secondario.
(3) Se consentito dalle norme locali
- 110 -
