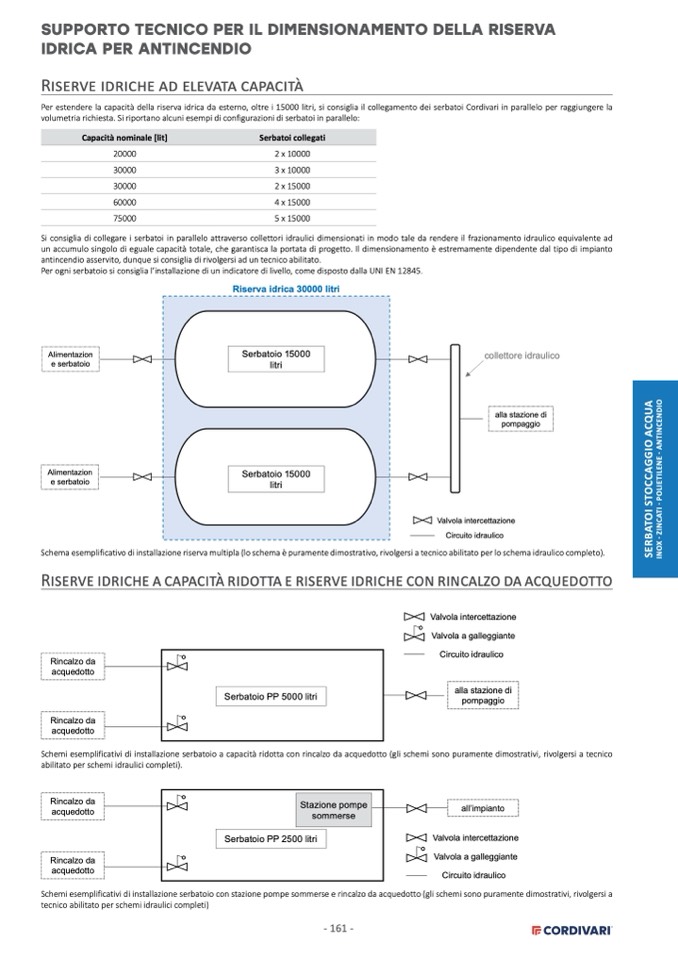

SUPPORTO TECNICO PER IL DIMENSIONAMENTO DELLA RISERVA

IDRICA PER ANTINCENDIO

Riserve idriche ad elevata capacità

Per estendere la capacità della riserva idrica da esterno, oltre i 15000 litri, si consiglia il collegamento dei serbatoi Cordivari in parallelo per raggiungere la

volumetria richiesta. Si riportano alcuni esempi di configurazioni di serbatoi in parallelo:

20000

2 x 10000

30000

3 x 10000

30000

2 x 15000

60000

4 x 15000

75000

5 x 15000

Si consiglia di collegare i serbatoi in parallelo attraverso collettori idraulici dimensionati in modo tale da rendere il frazionamento idraulico equivalente ad

un accumulo singolo di eguale capacità totale, che garantisca la portata di progetto. Il dimensionamento è estremamente dipendente dal tipo di impianto

antincendio asservito, dunque si consiglia di rivolgersi ad un tecnico abilitato.

Per ogni serbatoio si consiglia l’installazione di un indicatore di livello, come disposto dalla UNI EN 12845.

Capacità nominale [lit]

Serbatoi collegati

Riserva idrica 30000 litri

Alimentazion

e serbatoio

Alimentazion

e serbatoio

Rincalzo da

acquedotto

Serbatoio 15000

Serbatoio 15000

litri

litri

collettore idraulico

alla stazione di

pompaggio

Serbatoio 15000

Serbatoio 15000

litri

litri

Schema esemplificativo di installazione riserva multipla (lo schema è puramente dimostrativo, rivolgersi a tecnico abilitato per lo schema idraulico completo).

Riserve idriche a capacità ridotta e riserve idriche con rincalzo da acquedotto

Valvola intercettazione

Valvola a galleggiante

Circuito idraulico

Schemi esemplificativi di installazione serbatoio a capacità ridotta con rincalzo da acquedotto (gli schemi sono puramente dimostrativi, rivolgersi a tecnico

abilitato per schemi idraulici completi).

Valvola intercettazione

Valvola a galleggiante

Circuito idraulico

Schemi esemplificativi di installazione serbatoio con stazione pompe sommerse e rincalzo da acquedotto (gli schemi sono puramente dimostrativi, rivolgersi a

tecnico abilitato per schemi idraulici completi)

Valvola intercettazione

Circuito idraulico

alla stazione di

pompaggio

SSeerbrbaatotoioioPP5000litrii

Rincalzo da

acquedotto

Rincalzo da

acquedotto

Stazione

Stazione pompe

Rincalzo da

acquedotto

SSeerbrbaatotoioioPP2500litrii

pompe

sommerse

sommerse

all’impianto
