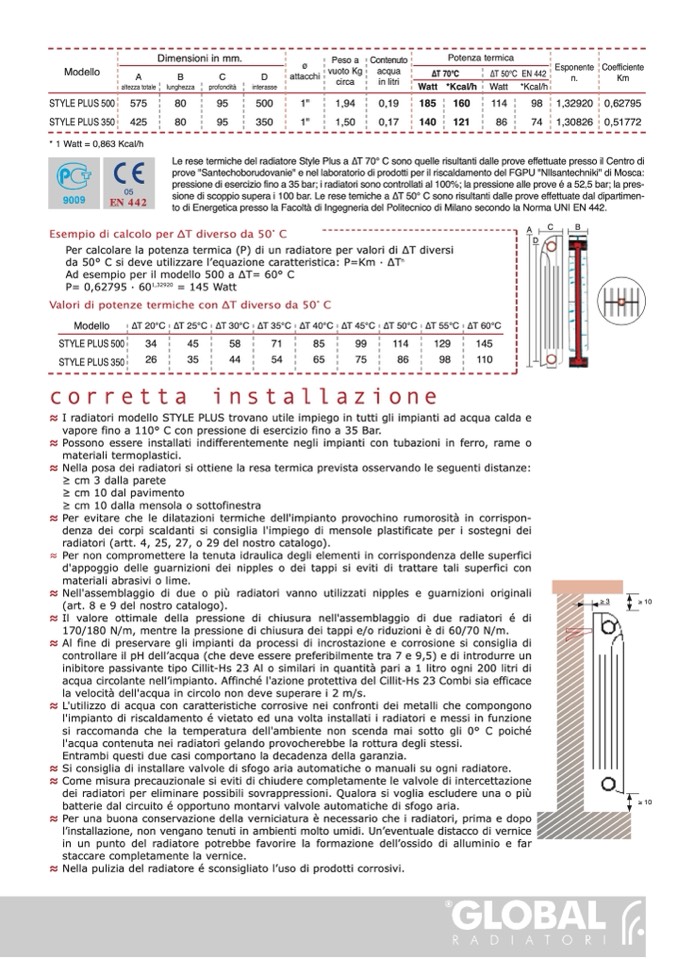

Dimensioni in mm.
ø
Peso a
attacchi
vuoto Kg
circa
Contenuto
acqua
in litri
Potenza termica
Esponente
n.
A
B
C
D
altezza totale lunghezza
profondità
interasse
∆T 70°C
∆T50°C EN442
Watt *Kcal/h
Watt *Kcal/h
575
425
80
80
95
95
500
350
1"
1"
1,94
1,50
0,19
0,17
185
140
160
121
114
86
98
74
1,32920
1,30826
Modello
STYLE PLUS 500
STYLE PLUS 350
* 1 Watt = 0,863 Kcal/h
Coefficiente
Km
0,62795
0,51772
Le rese termiche del radiatore Style Plus a ∆T 70° C sono quelle risultanti dalle prove effettuate presso il Centro di
prove "Santechoborudovanie" e nel laboratorio di prodotti per il riscaldamento del FGPU "Nllsantechniki" di Mosca:
pressione di esercizio fino a 35 bar; i radiatori sono controllati al 100%; la pressione alle prove é a 52,5 bar; la pres-
sione di scoppio supera i 100 bar. Le rese temiche a ∆T 50° C sono risultanti dalle prove effettuate dal dipartimen-
to di Energetica presso la Facoltà di Ingegneria del Politecnico di Milano secondo la Norma UNI EN 442.
05
EN 442
Esempio di calcolo per ∆T diverso da 50° C
Per calcolare la potenza termica (P) di un radiatore per valori di ∆T diversi
da 50° C si deve utilizzare l’equazione caratteristica: P=Km · ∆T
n
Ad esempio per il modello 500 a ∆T= 60° C
P= 0,62795 · 60
1,32920
= 145 Watt
A
C
B
D
Valori di potenze termiche con ∆T diverso da 50° C
Modello
∆T 20°C ∆T 25°C ∆T 30°C ∆T 35°C ∆T 40°C
STYLE PLUS 500
STYLE PLUS 350
∆T 45°C
∆T 50°C
∆T 55°C
∆T 60°C
145
110
34
26
45
35
58
44
71
54
85
65
99
75
114
86
129
98
corretta installazione
≈ I radiatori modello STYLE PLUS trovano utile impiego in tutti gli impianti ad acqua calda e
vapore fino a 110° C con pressione di esercizio fino a 35 Bar.
≈ Possono essere installati indifferentemente negli impianti con tubazioni in ferro, rame o
materiali termoplastici.
≈ Nella posa dei radiatori si ottiene la resa termica prevista osservando le seguenti distanze:
≥ cm 3 dalla parete
≥ cm 10 dal pavimento
≥ cm 10 dalla mensola o sottofinestra
≈ Per evitare che le dilatazioni termiche dell'impianto provochino rumorosit
à in corrispon-
denza dei corpi scaldanti si consiglia l'impiego di mensole plastificate per i sostegni dei
radiatori (artt. 4, 25, 27, o 29 del nostro catalogo).
≈ Per non compromettere la tenuta idraulica degli elementi in corrispondenza delle superfici
d'appoggio delle guarnizioni dei nipples o dei tappi si eviti di trattare tali superfici con
materiali abrasivi o lime.
≈ Nell'assemblaggio di due o più radiatori vanno utilizzati nipples e guarnizioni originali
(art. 8 e 9 del nostro catalogo).
≈ Il valore ottimale della pressione di chiusura nell'assemblaggio di due radiatori é di
170/180 N/m, mentre la pressione di chiusura dei tappi e/o riduzioni è di 60/70 N/m.
≈ Al fine di preservare gli impianti da processi di incrostazione e corrosione si consiglia di
controllare il pH dell’acqua (che deve essere preferibilmente tra 7 e 9,5) e di introdurre un
inibitore passivante tipo Cillit-Hs 23 Al o similari in quantità pari a 1 litro ogni 200 litri di
acqua circolante nell’impianto. Affinché l'azione protettiva del Cillit-Hs 23 Combi sia efficace
la velocità dell'acqua in circolo non deve superare i 2 m/s.
≈ L'utilizzo di acqua con caratteristiche corrosive nei confronti dei metalli che compongono
l'impianto di riscaldamento é vietato ed una volta installati i radiatori e messi in funzione
si raccomanda che la temperatura dell'ambiente non scenda mai sotto gli 0° C poiché
l'acqua contenuta nei radiatori gelando provocherebbe la rottura degli stessi.
Entrambi questi due casi comportano la decadenza della garanzia.
≈ Si consiglia di installare valvole di sfogo aria automatiche o manuali su ogni radiatore.
≈ Come misura precauzionale si eviti di chiudere completamente le valvole di intercettazione
dei radiatori per eliminare possibili sovrappressioni. Qualora si voglia escludere una o più
batterie dal circuito é opportuno montarvi valvole automatiche di sfogo aria.
≈ Per una buona conservazione della verniciatura è necessario che i radiatori, prima e dopo
l’installazione, non vengano tenuti in ambienti molto umidi. Un’eventuale distacco di vernice
in un punto del radiatore potrebbe favorire la formazione dell’ossido di alluminio e far
staccare completamente la vernice.
≈ Nella pulizia del radiatore é sconsigliato l’uso di prodotti corrosivi.
≥ 10
≥3
≥ 10
