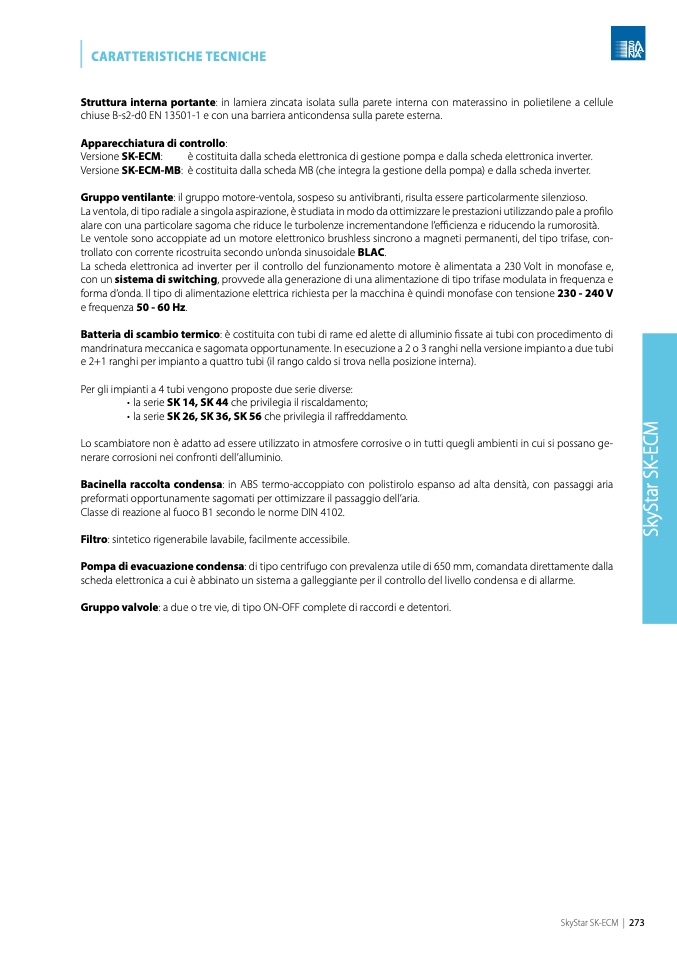

CARATTERISTICHE TECNICHE
Struttura interna portante: in lamiera zincata isolata sulla parete interna con materassino in polietilene a cellule
chiuse B‐s2‐d0 EN 13501‐1 e con una barriera anticondensa sulla parete esterna.
Apparecchiatura di controllo:
Versione SK-ECM:
è costituita dalla scheda elettronica di gestione pompa e dalla scheda elettronica inverter.
Versione SK-ECM-MB: è costituita dalla scheda MB (che integra la gestione della pompa) e dalla scheda inverter.
Gruppo ventilante: il gruppo motore-ventola, sospeso su antivibranti, risulta essere particolarmente silenzioso.
La ventola, di tipo radiale a singola aspirazione, è studiata in modo da ottimizzare le prestazioni utilizzando pale a profilo
alare con una particolare sagoma che riduce le turbolenze incrementandone l’efficienza e riducendo la rumorosità.
Le ventole sono accoppiate ad un motore elettronico brushless sincrono a magneti permanenti, del tipo trifase, con-
trollato con corrente ricostruita secondo un’onda sinusoidale BLAC.
La scheda elettronica ad inverter per il controllo del funzionamento motore è alimentata a 230 Volt in monofase e,
con un sistema di switching, provvede alla generazione di una alimentazione di tipo trifase modulata in frequenza e
forma d’onda. Il tipo di alimentazione elettrica richiesta per la macchina è quindi monofase con tensione 230 - 240 V
e frequenza 50 - 60 Hz.
Batteria di scambio termico: è costituita con tubi di rame ed alette di alluminio fissate ai tubi con procedimento di
mandrinatura meccanica e sagomata opportunamente. In esecuzione a 2 o 3 ranghi nella versione impianto a due tubi
e 2+1 ranghi per impianto a quattro tubi (il rango caldo si trova nella posizione interna).
Per gli impianti a 4 tubi vengono proposte due serie diverse:
• la serie SK 14, SK 44 che privilegia il riscaldamento;
• la serie SK 26, SK 36, SK 56 che privilegia il raffreddamento.
Lo scambiatore non è adatto ad essere utilizzato in atmosfere corrosive o in tutti quegli ambienti in cui si possano ge-
nerare corrosioni nei confronti dell’alluminio.
Bacinella raccolta condensa: in ABS termo-accoppiato con polistirolo espanso ad alta densità, con passaggi aria
preformati opportunamente sagomati per ottimizzare il passaggio dell’aria.
Classe di reazione al fuoco B1 secondo le norme DIN 4102.
Filtro: sintetico rigenerabile lavabile, facilmente accessibile.
Pompa di evacuazione condensa: di tipo centrifugo con prevalenza utile di 650 mm, comandata direttamente dalla
scheda elettronica a cui è abbinato un sistema a galleggiante per il controllo del livello condensa e di allarme.
Gruppo valvole: a due o tre vie, di tipo ON-OFF complete di raccordi e detentori.
