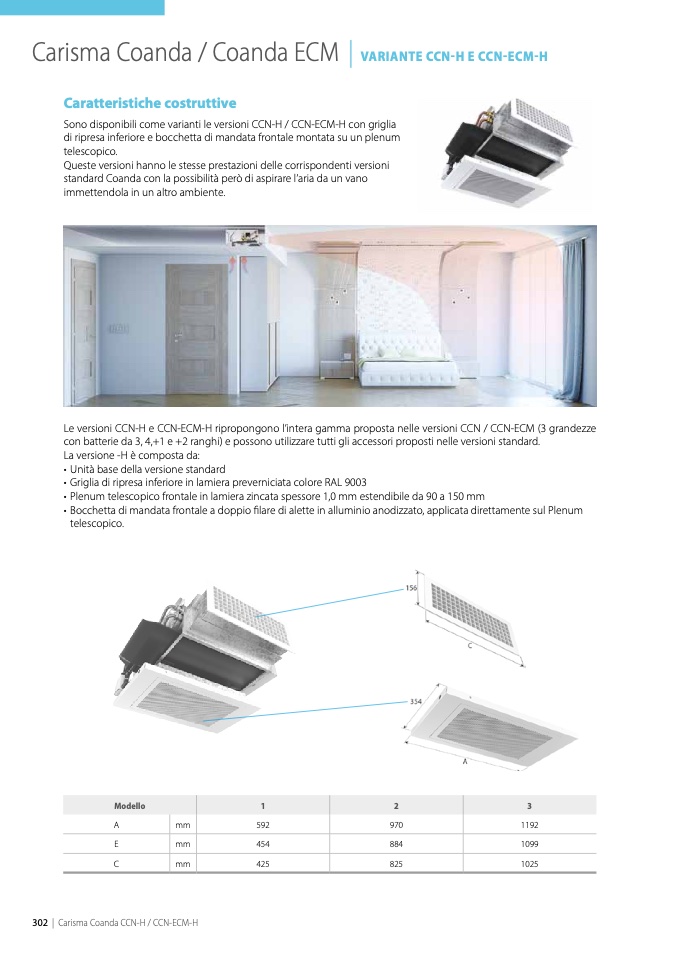

Carisma Coanda / Coanda ECM |

VARIANTE CCN-H E CCN-ECM-H

Caratteristiche costruttive

Sono disponibili come varianti le versioni CCN-H / CCN-ECM-H con griglia

di ripresa inferiore e bocchetta di mandata frontale montata su un plenum

telescopico.

Queste versioni hanno le stesse prestazioni delle corrispondenti versioni

standard Coanda con la possibilità però di aspirare l’aria da un vano

immettendola in un altro ambiente.

Le versioni CCN-H e CCN-ECM-H ripropongono l’intera gamma proposta nelle versioni CCN / CCN-ECM (3 grandezze

con batterie da 3, 4,+1 e +2 ranghi) e possono utilizzare tutti gli accessori proposti nelle versioni standard.

La versione -H è composta da:

• Unità base della versione standard

• Griglia di ripresa inferiore in lamiera preverniciata colore RAL 9003

• Plenum telescopico frontale in lamiera zincata spessore 1,0 mm estendibile da 90 a 150 mm

• Bocchetta di mandata frontale a doppio filare di alette in alluminio anodizzato, applicata direttamente sul Plenum

telescopico.

Modello

1

2

3

A

mm

592

E

mm

454

C

mm

425

970

1192

884

1099

825

1025

302 | Carisma Coanda CCN-H / CCN-ECM-H
