Energy Smart |

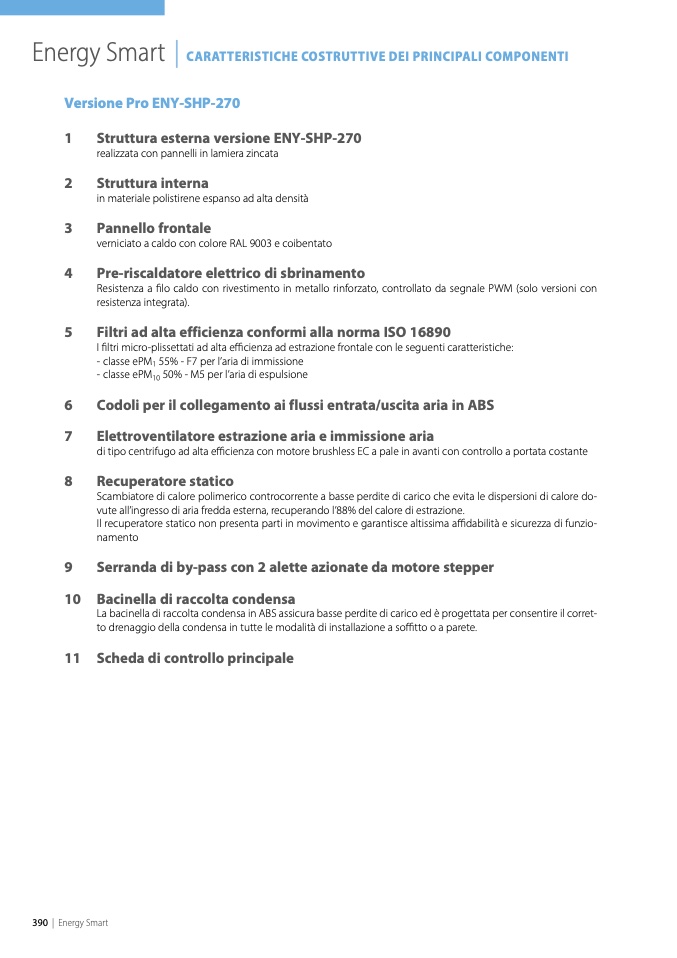

CARATTERISTICHE COSTRUTTIVE DEI PRINCIPALI COMPONENTI

Versione Pro ENY-SHP-270

1

Struttura esterna versione ENY-SHP-270

realizzata con pannelli in lamiera zincata

2

Struttura interna

in materiale polistirene espanso ad alta densità

3

Pannello frontale

verniciato a caldo con colore RAL 9003 e coibentato

4

Pre-riscaldatore elettrico di sbrinamento

Resistenza a filo caldo con rivestimento in metallo rinforzato, controllato da segnale PWM (solo versioni con

resistenza integrata).

5

Filtri ad alta efficienza conformi alla norma ISO 16890

I filtri micro-plissettati ad alta efficienza ad estrazione frontale con le seguenti caratteristiche:

- classe ePM

1

55% - F7 per l’aria di immissione

- classe ePM

10

50% - M5 per l’aria di espulsione

6

Codoli per il collegamento ai flussi entrata/uscita aria in ABS

7

Elettroventilatore estrazione aria e immissione aria

di tipo centrifugo ad alta efficienza con motore brushless EC a pale in avanti con controllo a portata costante

8

Recuperatore statico

Scambiatore di calore polimerico controcorrente a basse perdite di carico che evita le dispersioni di calore do-

vute all’ingresso di aria fredda esterna, recuperando l’88% del calore di estrazione.

Il recuperatore statico non presenta parti in movimento e garantisce altissima affidabilità e sicurezza di funzio-

namento

9

Serranda di by-pass con 2 alette azionate da motore stepper

10 Bacinella di raccolta condensa

La bacinella di raccolta condensa in ABS assicura basse perdite di carico ed è progettata per consentire il corret-

to drenaggio della condensa in tutte le modalità di installazione a soffitto o a parete.

11 Scheda di controllo principale
