Energy Smart

versione orizzontale

|

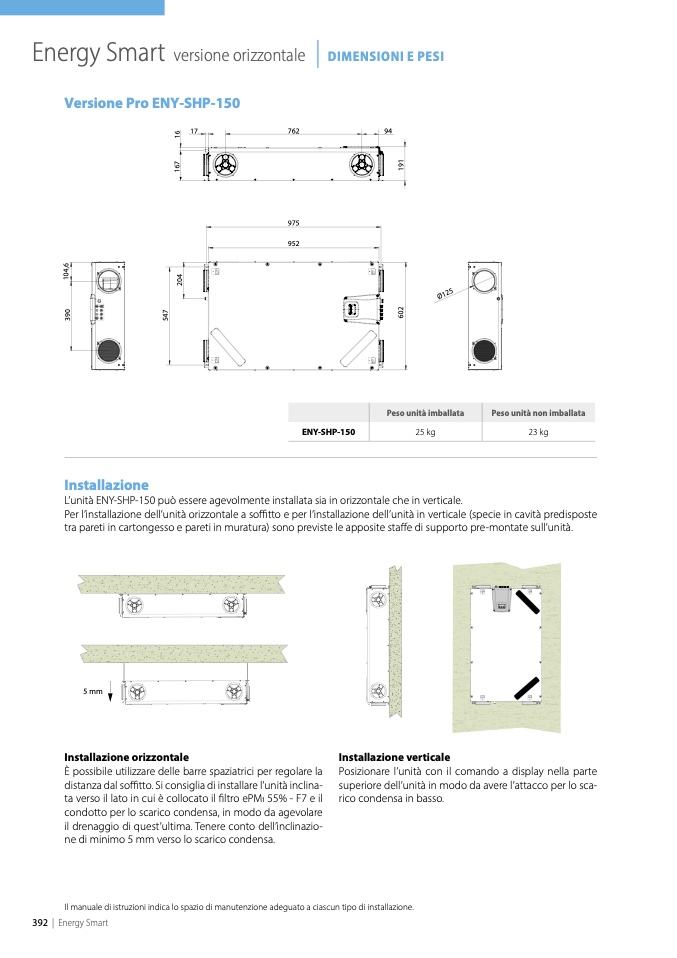

DIMENSIONI E PESI

Versione Pro ENY-SHP-150

6

,

4

0

1

6

1

17

762

94

7

6

1

4

0

2

975

952

1

9

1

Ø1

0

9

7

4

2

0

6

3

5

602

ENY-SHP-150

Peso unità imballata

25 kg

Peso unità non imballata

23 kg

4

8

1

Installazione

L’unità ENY-SHP-150 può essere agevolmente installata sia in orizzontale che in verticale.

Per l’installazione dell’unità orizzontale a soffitto e per l’installazione dell’unità in verticale (specie in cavità predisposte

tra pareti in cartongesso e pareti in muratura) sono previste le apposite staffe di supporto pre-montate sull’unità.

952

5 mm

2

6

Installazione verticale

Posizionare l’unità con il comando a display nella parte

superiore dell’unità in modo da avere l’attacco per lo sca-

rico condensa in basso.

Installazione orizzontale

773

È possibile utilizzare delle barre spaziatrici per regolare la

distanza dal soffitto. Si consiglia di installare l’unità inclina-

ta verso il lato in cui è collocato il

filtro ePM1 55% - F7 e il

condotto per lo scarico condensa, in modo da agevolare

il drenaggio di quest’ultima. Tenere conto dell’inclinazio-

ne di minimo 5 mm verso lo scarico condensa.

Il manuale di istruzioni indica lo spazio di manutenzione adeguato a ciascun tipo di installazione.

392 | Energy Smart
