Energy Smart |

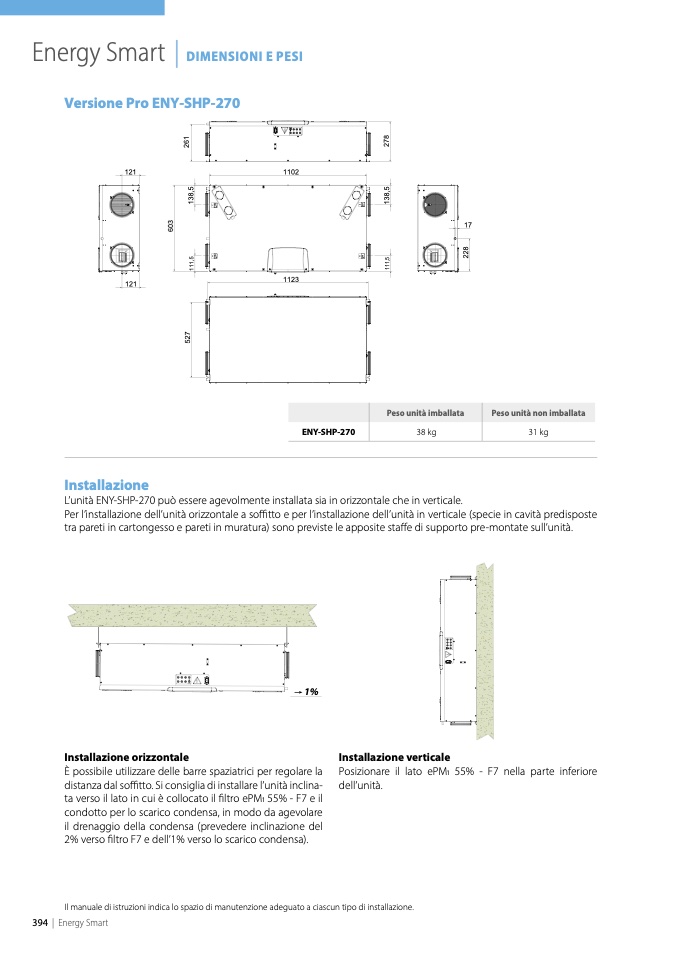

DIMENSIONI E PESI

Versione Pro ENY-SHP-270

121

1102

Installazione

121

1123

ENY-SHP-270

38 kg

31 kg

L’unità ENY-SHP-270 può essere agevolmente installata sia in orizzontale che in verticale.

Per l’installazione dell’unità orizzontale a soffitto e per l’installazione dell’unità in verticale (specie in cavità predisposte

tra pareti in cartongesso e pareti in muratura) sono previste le apposite staffe di supporto pre-montate sull’unità.

CONTROL

Installazione orizzontale

1%

È possibile utilizzare delle barre spaziatrici per regolare la

distanza dal soffitto. Si consiglia di installare l’unità inclina-

ta verso il lato in cui è collocato il

filtro ePM1 55% - F7 e il

condotto per lo scarico condensa, in modo da agevolare

il drenaggio della condensa (prevedere inclinazione del

2% verso filtro F7 e dell’1% verso lo scarico condensa).

Installazione verticale

Posizionare il lato ePM1 55% - F7 nella parte inferiore

dell’unità.

Il manuale di istruzioni indica lo spazio di manutenzione adeguato a ciascun tipo di installazione.

394 | Energy Smart

17

2

7

8

1

1

1

,

5

1

3

8

,

5

5

2

7

2

6

1

1

1

1

,

5

1

3

8

,

5

2

2

8

6

0

3

Peso unità imballata

Peso unità non imballata
