Energy Smart |

COMANDO

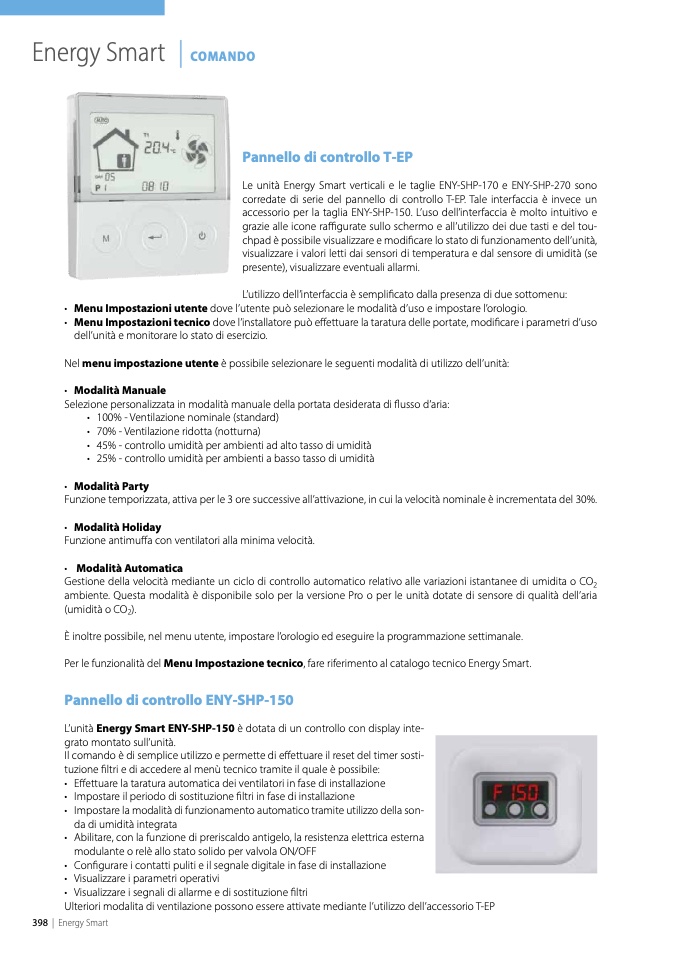

Pannello di controllo T-EP

Le unità Energy Smart verticali e le taglie ENY-SHP-170 e ENY-SHP-270 sono

corredate di serie del pannello di controllo T-EP. Tale interfaccia è invece un

accessorio per la taglia ENY-SHP-150. L’uso dell’interfaccia è molto intuitivo e

grazie alle icone raffigurate sullo schermo e all’utilizzo dei due tasti e del tou-

chpad è possibile visualizzare e modificare lo stato di funzionamento dell’unità,

visualizzare i valori letti dai sensori di temperatura e dal sensore di umidità (se

presente), visualizzare eventuali allarmi.

L’utilizzo dell’interfaccia è semplificato dalla presenza di due sottomenu:

• Menu Impostazioni utente dove l’utente può selezionare le modalit

à d’uso e impostare l’orologio.

• Menu Impostazioni tecnico dove l’installatore può effettuare la taratura delle portate, modi

ficare i parametri d’uso

dell’unità e monitorare lo stato di esercizio.

Nel menu impostazione utente è possibile selezionare le seguenti modalità di utilizzo dell’unità:

• Modalità Manuale

Selezione personalizzata in modalità manuale della portata desiderata di

flusso d’aria:

• 100% - Ventilazione nominale (standard)

• 70% - Ventilazione ridotta (notturna)

• 45% - controllo umidità per ambienti ad alto tasso di umidità

• 25% - controllo umidità per ambienti a basso tasso di umidità

• Modalità Party

Funzione temporizzata, attiva per le 3 ore successive all’attivazione, in cui la velocità nominale è incrementata del 30%.

• Modalità Holiday

Funzione antimuffa con ventilatori alla minima velocità.

• Modalità Automatica

Gestione della velocità mediante un ciclo di controllo automatico relativo alle variazioni istantanee di umidita o CO

2

ambiente. Questa modalità è disponibile solo per la versione Pro o per le unità dotate di sensore di qualità dell’aria

(umidità o CO

2

).

È inoltre possibile, nel menu utente, impostare l’orologio ed eseguire la programmazione settimanale.

Per le funzionalità del Menu Impostazione tecnico, fare riferimento al catalogo tecnico Energy Smart.

Pannello di controllo ENY-SHP-150

L’unità Energy Smart ENY-SHP-150 è dotata di un controllo con display inte-

grato montato sull’unità.

Il comando è di semplice utilizzo e permette di effettuare il reset del timer sosti-

tuzione filtri e di accedere al menù tecnico tramite il quale è possibile:

• Effettuare la taratura automatica dei ventilatori in fase di installazione

• Impostare il periodo di sostituzione filtri in fase di installazione

• Impostare la modalità di funzionamento automatico tramite utilizzo della son-

da di umidità integrata

• Abilitare, con la funzione di preriscaldo antigelo, la resistenza elettrica esterna

modulante o relè allo stato solido per valvola ON/OFF

• Configurare i contatti puliti e il segnale digitale in fase di installazione

• Visualizzare i parametri operativi

• Visualizzare i segnali di allarme e di sostituzione filtri

Ulteriori modalita di ventilazione possono essere attivate mediante l’utilizzo dell’accessorio T-EP

398 | Energy Smart
