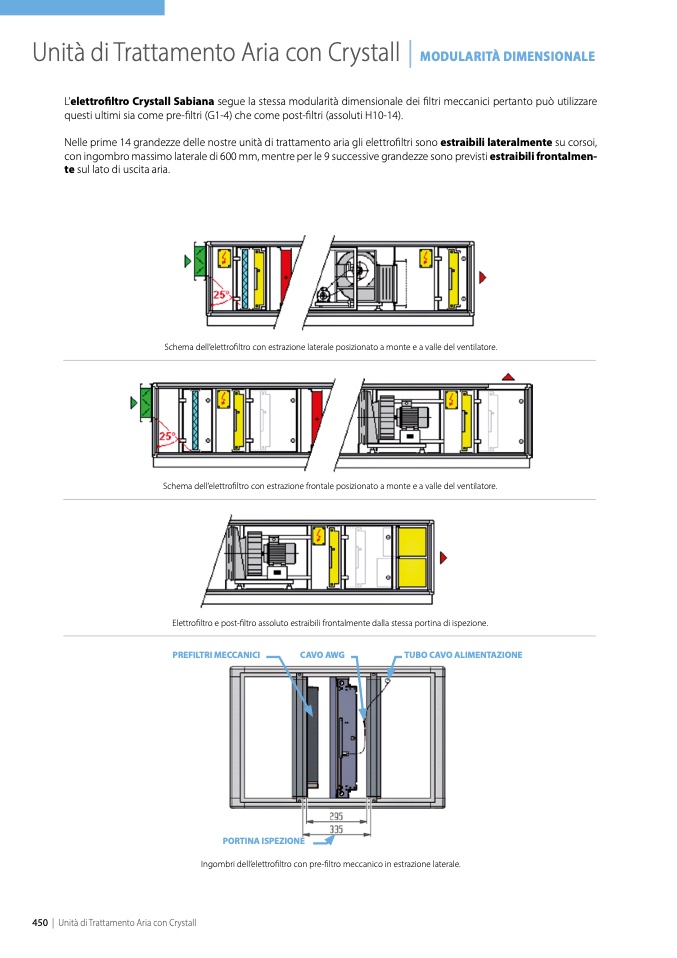

Unità di Trattamento Aria con Crystall |

MODULARITÀ DIMENSIONALE

L’elettrofiltro Crystall Sabiana segue la stessa modularità dimensionale dei filtri meccanici pertanto può utilizzare

questi ultimi sia come pre-filtri (G1-4) che come post-filtri (assoluti H10-14).

Nelle prime 14 grandezze delle nostre unità di trattamento aria gli elettrofiltri sono estraibili lateralmente su corsoi,

con ingombro massimo laterale di 600 mm, mentre per le 9 successive grandezze sono previsti estraibili frontalmen-

te sul lato di uscita aria.

Schema dell’elettrofiltro con estrazione laterale posizionato a monte e a valle del ventilatore.

Schema dell’elettrofiltro con estrazione frontale posizionato a monte e a valle del ventilatore.

Elettrofiltro e post-filtro assoluto estraibili frontalmente dalla stessa portina di ispezione.

PREFILTRI MECCANICI

CAVO AWG

TUBO CAVO ALIMENTAZIONE

PORTINA ISPEZIONE

Ingombri dell’elettrofiltro con pre-filtro meccanico in estrazione laterale.

450 | Unità di Trattamento Aria con Crystall
