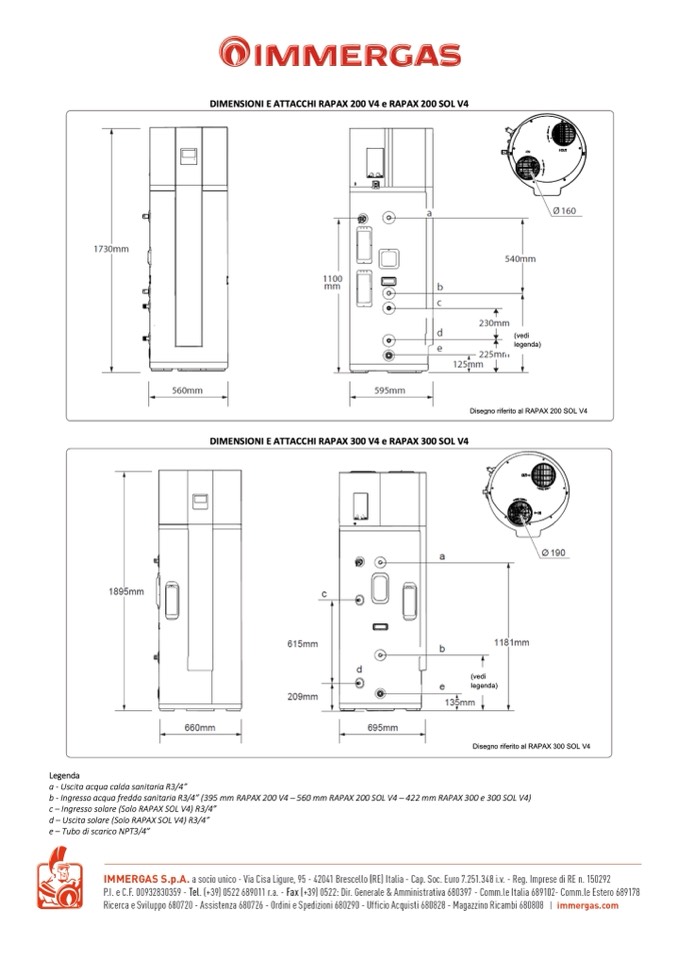

DIMENSIONI E ATTACCHI RAPAX 200 V4 e RAPAX 200 SOL V4

(ved

i

legenda

)

Disegno riferito al RAPAX 200 SOL V

4

DIMENSIONI E ATTACCHI RAPAX 300 V4 e RAPAX 300 SOL V4

(vedi

legenda)

Disegno riferito al RAPAX 300 SOL V

4

Legend

a

a - Uscita acqua calda sanitaria R3/4

”

b - Ingresso acqua fredda sanitaria R3/4” (395 mm RAPAX 200 V4 – 560 mm RAPAX 200 SOL V4 – 422 mm RAPAX 300 e 300 SOL V4)

c – Ingresso solare (Solo RAPAX SOL V4) R3/4”

d – Uscita solare (Solo RAPAX SOL V4) R3/4”

e – Tubo di scarico NPT3/4”
