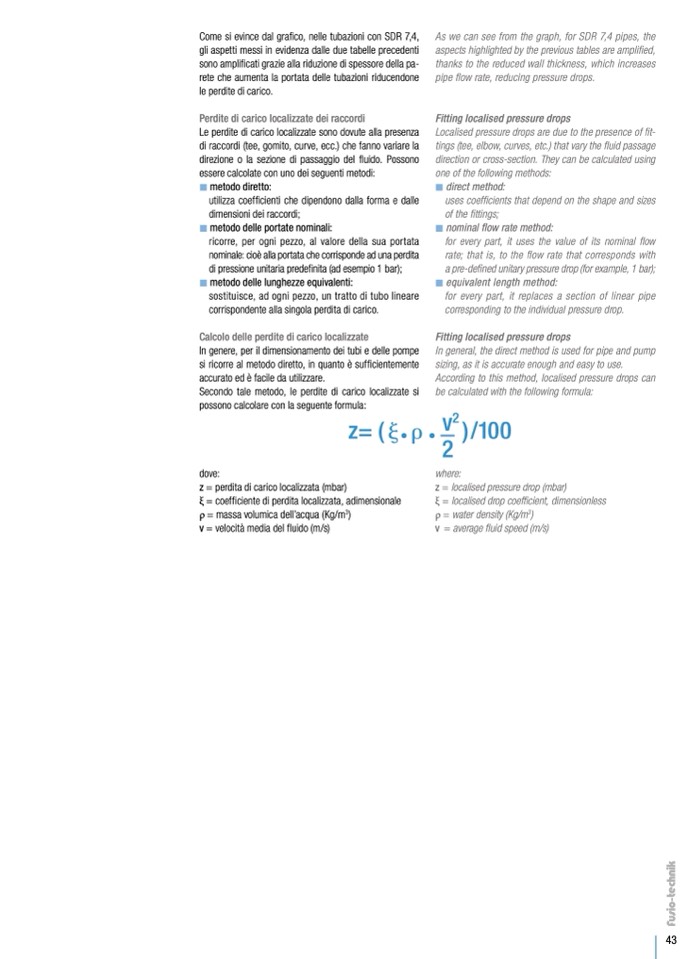

Come si evince dal grafico, nelle tubazioni con SDR 7,4,

gli aspetti messi in evidenza dalle due tabelle precedenti

sono amplificati grazie alla riduzione di spessore della pa-

rete che aumenta la portata delle tubazioni riducendone

le perdite di carico.

Perdite di carico localizzate dei raccordi

Le perdite di carico localizzate sono dovute alla presenza

di raccordi (tee, gomito, curve, ecc.) che fanno variare la

direzione o la sezione di passaggio del fluido. Possono

essere calcolate con uno dei seguenti metodi:



metodo diretto:

utilizza coef

ficienti che dipendono dalla forma e dalle

dimensioni dei raccordi;



metodo delle portate nominali:

ricorre, per ogni pezzo, al valore della sua portata

nominale: cio

è alla portata che corrisponde ad una perdita

di pressione unitaria prede

finita (ad esempio 1 bar);



metodo delle lunghezze equivalenti:

sostituisce, ad ogni pezzo, un tratto di tubo lineare

corrispondente alla singola perdita di carico.

Calcolo delle perdite di carico localizzate

In genere, per il dimensionamento dei tubi e delle pompe

si ricorre al metodo diretto, in quanto è sufficientemente

accurato ed

è facile da utilizzare.

Secondo tale metodo, le perdite di carico localizzate si

possono calcolare con la seguente formula:

As we can see from the graph, for SDR 7,4 pipes, the

aspects highlighted by the previous tables are ampli

fied,

thanks to the reduced wall thickness, which increases

pipe flow rate, reducing pressure drops.

Fitting localised pressure drops

Localised pressure drops are due to the presence of fit-

tings (tee, elbow, curves, etc.) that vary the

fluid passage

direction or cross-section. They can be calculated using

one of the following methods:



direct method:

uses coef

ficients that depend on the shape and sizes

of the fittings;



nominal flow rate method:

for every part, it uses the value of its nominal flow

rate; that is, to the flow rate that corresponds with

a pre-defined unitary pressure drop (for example, 1 bar);



equivalent length method:

for every part, it replaces a section of linear pipe

corresponding to the individual pressure drop.

Fitting localised pressure drops

In general, the direct method is used for pipe and pump

sizing, as it is accurate enough and easy to use.

According to this method, localised pressure drops can

be calculated with the following formula:

dove:

z = perdita di carico localizzata (mbar)

ξ = coef

ficiente di perdita localizzata, adimensionale

ρ = massa volumica dell’acqua (Kg/m

3

)

v = velocit

à media del

fluido (m/s)

where:

z = localised pressure drop (mbar)

ξ = localised drop coef

ficient, dimensionless

ρ = water density (Kg/m

3

)

v = average

fluid speed (m/s)

v

2

z= (

•



•

2

)/100
