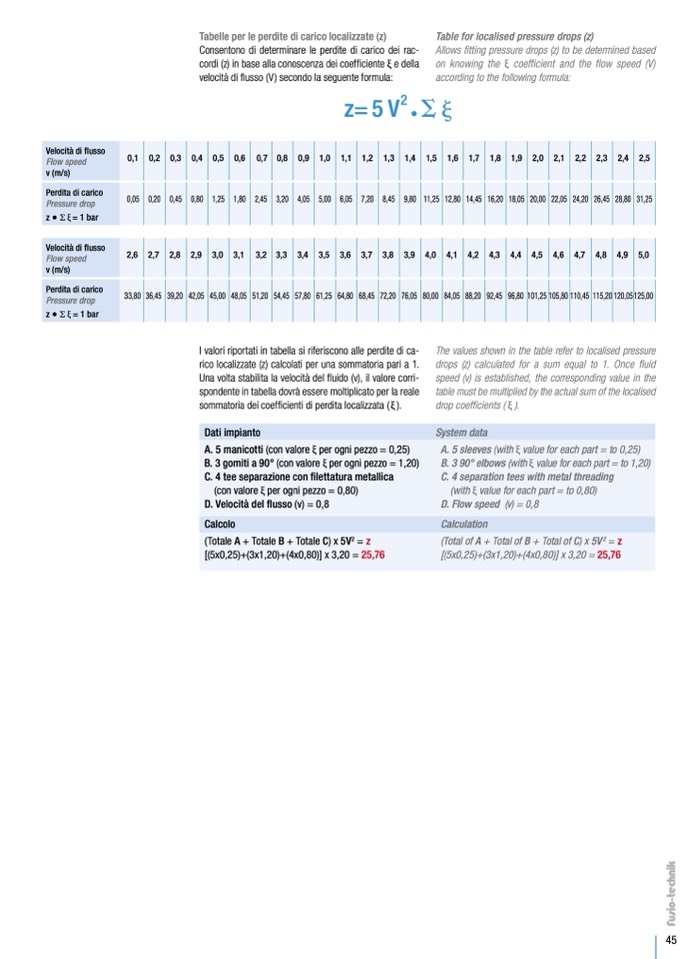

Tabelle per le perdite di carico localizzate (z)

Consentono di determinare le perdite di carico dei rac-

cordi (z) in base alla conoscenza dei coef

ficiente ξ e della

velocità di flusso (V) secondo la seguente formula:

Table for localised pressure drops (z)

Allows

fitting pressure drops (z) to be determined based

on knowing the ξ coefficient and the flow speed (V)

according to the following formula:

z= 5 V

2

•



Velocit

à di flusso

Flow speed

v (m/s)

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

1,1

1,2

1,3

1,4

1,5

1,6

1,7

1,8

1,9

2,0

2,1

2,2

2,3

2,4

2,5

Perdita di carico

Pressure drop

z • Σ ξ = 1 bar

0,05

0,20

0,45

0,80

1,25

1,80

2,45

3,20

4,05

5,00

6,05

7,20

8,45

9,80

11,25

12,80

14,45

16,20

18,05

20,00

22,05

24,20

26,45

28,80

31,25

Velocit

à di flusso

Flow speed

v (m/s)

2,6

2,7

2,8

2,9

3,0

3,1

3,2

3,3

3,4

3,5

3,6

3,7

3,8

3,9

4,0

4,1

4,2

4,3

4,4

4,5

4,6

4,7

4,8

4,9

5,0

Perdita di carico

Pressure drop

z • Σ ξ = 1 bar

33,80

36,45

39,20

42,05

45,00

48,05

51,20

54,45

57,80

61,25

64,80

68,45

72,20

76,05

80,00

84,05

88,20

92,45

96,80

101,25 105,80 110,45

115,20 120,05 125,00

I valori riportati in tabella si riferiscono alle perdite di ca-

rico localizzate (z) calcolati per una sommatoria pari a 1.

Una volta stabilita la velocit

à del

fluido (v), il valore corri-

spondente in tabella dovr

à essere moltiplicato per la reale

sommatoria dei coefficienti di perdita localizzata ( ξ ).

The values shown in the table refer to localised pressure

drops (z) calculated for a sum equal to 1. Once

fluid

speed (v) is established, the corresponding value in the

table must be multiplied by the actual sum of the localised

drop coef

ficients ( ξ ).

Dati impianto

System data

A. 5 manicotti (con valore ξ per ogni pezzo = 0,25)

B. 3 gomiti a 90° (con valore ξ per ogni pezzo = 1,20)

C. 4 tee separazione con filettatura metallica

(con valore ξ per ogni pezzo = 0,80)

D. Velocità del flusso (v) = 0,8

A. 5 sleeves (with ξ value for each part = to 0,25)

B. 3 90° elbows (with ξ value for each part = to 1,20)

C. 4 separation tees with metal threading

(with ξ value for each part = to 0,80)

D. Flow speed (v) = 0,8

Calcolo

Calculation

(Totale A + Totale B + Totale C) x 5V

2

= z

(Total of A + Total of B + Total of C) x 5V

2

= z

[(5x0,25)+(3x1,20)+(4x0,80)] x 3,20 = 25,76

[(5x0,25)+(3x1,20)+(4x0,80)] x 3,20 = 25,76
