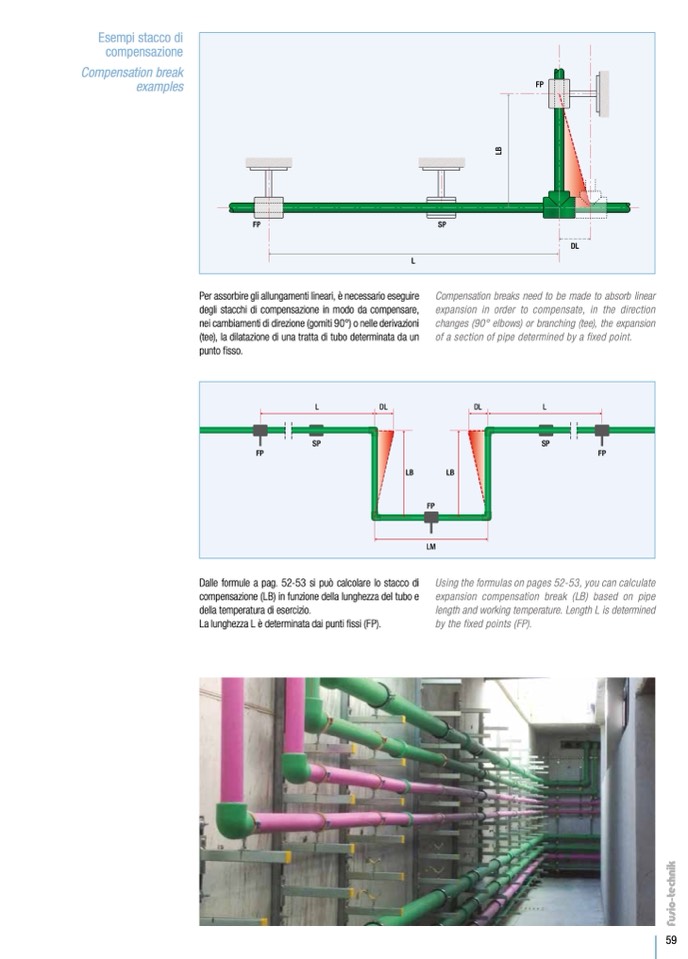

Esempi stacco di

compensazione

Compensation break

examples

FP

L

FP

DL

L

B

SP

Per assorbire gli allungamenti lineari, è necessario eseguire

degli stacchi di compensazione in modo da compensare,

nei cambiamenti di direzione (gomiti 90°) o nelle derivazioni

(tee), la dilatazione di una tratta di tubo determinata da un

punto fisso.

Dalle formule a pag. 52-53 si può calcolare lo stacco di

compensazione (LB) in funzione della lunghezza del tubo e

della temperatura di esercizio.

La lunghezza L

è determinata dai punti fissi (FP).

Compensation breaks need to be made to absorb linear

expansion in order to compensate, in the direction

changes (90° elbows) or branching (tee), the expansion

of a section of pipe determined by a fixed point.

Using the formulas on pages 52-53, you can calculate

expansion compensation break (LB) based on pipe

length and working temperature. Length L is determined

by the fixed points (FP).

L

DL

DL

L

LB

LB

FP

FP

FP

SP

SP

LM
