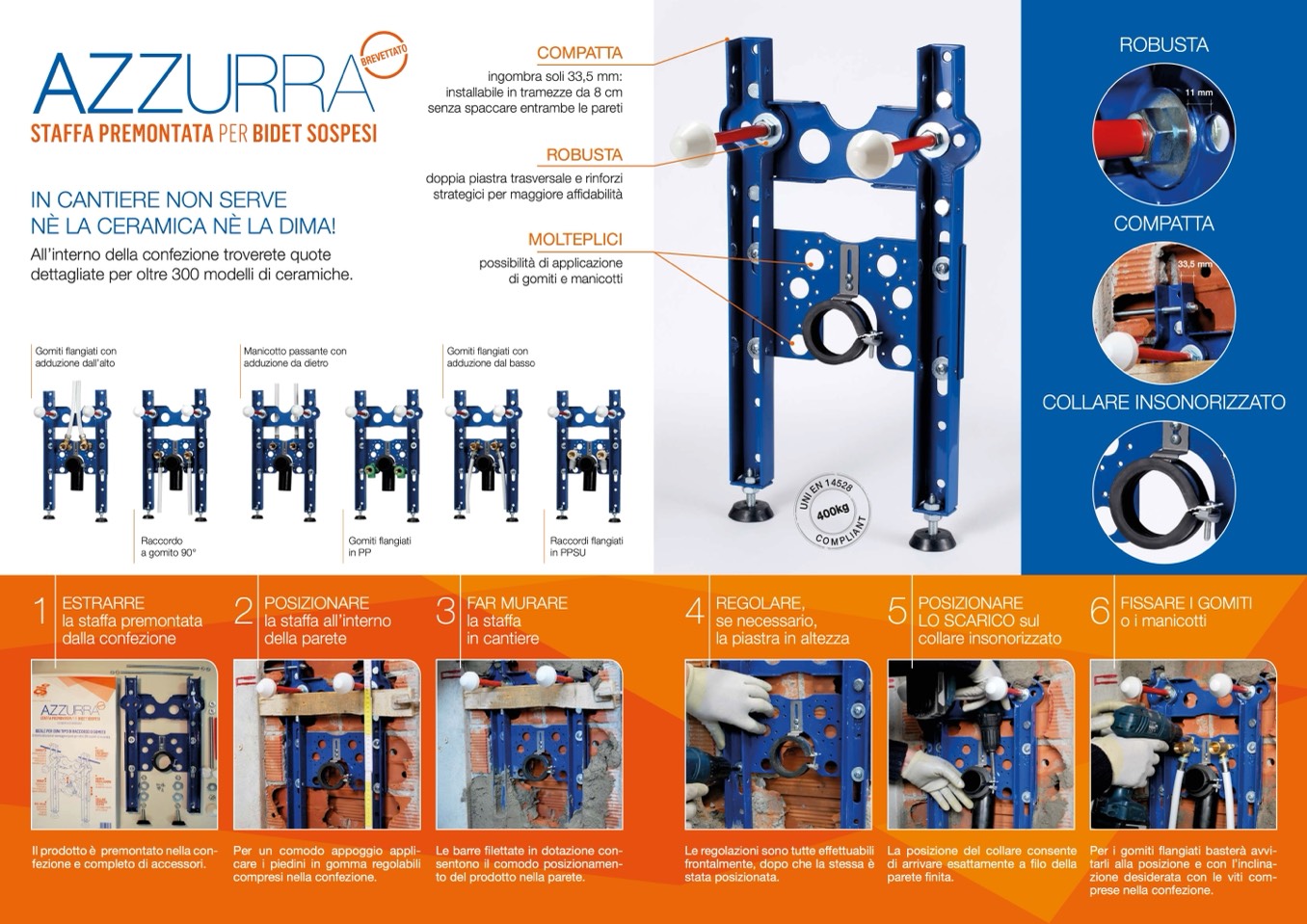

IN CANTIERE NON SERVE
NÈ LA CERAMICA NÈ LA DIMA!
All’interno della confezione troverete quote
dettagliate per oltre 300 modelli di ceramiche.
COMPATTA
ingombra soli 33,5 mm:
installabile in tramezze da 8 cm
senza spaccare entrambe le pareti
ROBUSTA
doppia piastra trasversale e rinforzi
strategici per maggiore affidabilità
MOLTEPLICI
possibilità di applicazione
di gomiti e manicotti
Gomiti flangiati con
adduzione dall’alto
Manicotto passante con
adduzione da dietro
Gomiti flangiati con
adduzione dal basso
Raccordo
a gomito 90°
Gomiti flangiati
in PP
Raccordi flangiati
in PPSU
ROBUSTA
11 mm
COMPATTA
33,5 mm
COLLARE INSONORIZZATO
1
ESTRARRE
la staffa premontata
dalla confezione
Il prodotto è premontato nella con-
fezione e completo di accessori.
2
POSIZIONARE
la staffa all’interno
della parete
Per un comodo appoggio appli-
care i piedini in gomma regolabili
compresi nella confezione.
3
FAR MURARE
la staffa
in cantiere
Le barre filettate in dotazione con-
sentono il comodo posizionamen-
to del prodotto nella parete.
4
REGOLARE,
se necessario,
la piastra in altezza
Le regolazioni sono tutte effettuabili
frontalmente, dopo che la stessa è
stata posizionata.
5
POSIZIONARE
LO SCARICO sul
collare insonorizzato
La posizione del collare consente
di arrivare esattamente a filo della
parete finita.
6
FISSARE I GOMITI
o i manicotti
Per i gomiti flangiati basterà avvi-
tarli alla posizione e con l’inclina-
zione desiderata con le viti com-
prese nella confezione.
1
N
E
4
2
8
I
N
N
U
400kg
T
A
I
P
M
C
5
O
