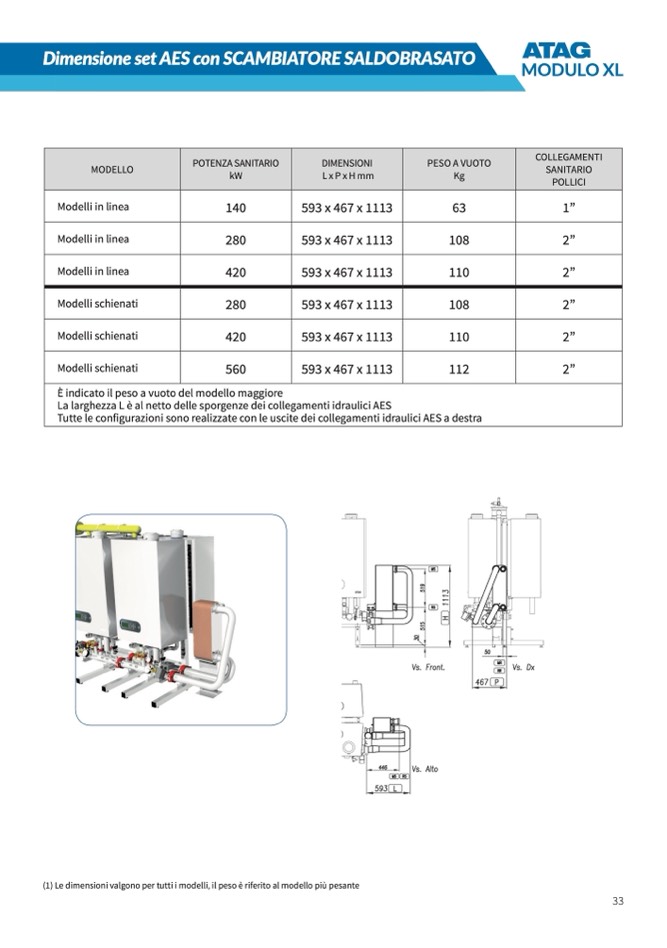

Dimensione set AES con SCAMBIATORE SALDOBRASATO
MODELLO
POTENZA SANITARIO
kW
DIMENSIONI
LxPxHmm
PESO A VUOTO
Kg
COLLEGAMENTI
SANITARIO
POLLICI
Modelli in linea
140
593 x 467 x 1113
63
1”
Modelli in linea
280 593 x 467 x 1113
108 2”
Modelli in linea
420 593 x 467 x 1113
110 2”
Modelli schienati
280 593 x 467 x 1113
108
2”
Modelli schienati
420
593 x 467 x 1113
110
2”
Modelli schienati
560
593 x 467 x 1113
112
2”
È indicato il peso a vuoto del modello maggiore
La larghezza L è al netto delle sporgenze dei collegamenti idraulici AES
Tutte le configurazioni sono realizzate con le uscite dei collegamenti idraulici AES a destra
(1) Le dimensioni valgono per tutti i modelli, il peso è riferito al modello più pesante
MODULO XL
33
