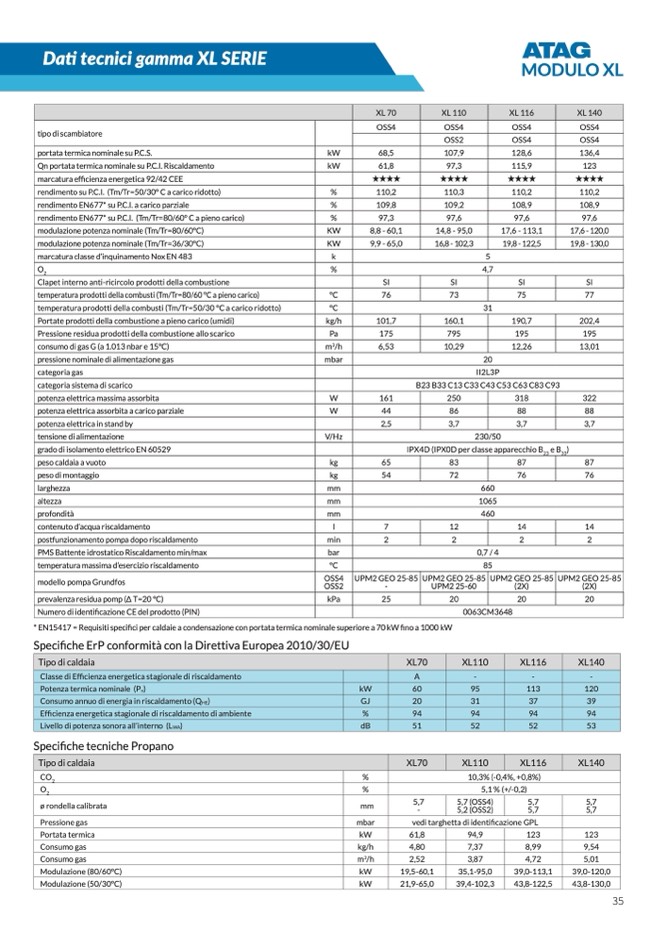

Dati tecnici gamma XL SERIE
MODULO XL
XL 70
XL 110
XL 116
XL 140
tipo di scambiatore
OSS4
OSS4
OSS4
OSS4
OSS2
OSS4
OSS4
portata termica nominale su P.C.S.
kW
68,5
107,9
97,3
128,6
115,9
136,4
Qn portata termica nominale su P.C.I. Riscaldamento
kW
61,8
123
marcatura efficienza energetica 92/42 CEE
rendimento su P.C.I. (Tm/Tr=50/30° C a carico ridotto)
%
110,2
110,3
110,2
110,2
rendimento EN677* su P.C.I. a carico parziale
rendimento EN677* su P.C.I. (Tm/Tr=80/60° C a pieno carico)
%
109,8
109,2
108,9
108,9
%
97,3
97,6
97,6
97,6
modulazione potenza nominale (Tm/Tr=80/60°C)
KW
8,8 - 60,1
14,8 - 95,0
17,6 - 113,1
17,6 - 120,0
modulazione potenza nominale (Tm/Tr=36/30°C)
KW
9,9 - 65,0
16,8 - 102,3
19,8 - 122,5
19,8 - 130,0
marcatura classe d’inquinamento Nox EN 483
k
5
O
2
%
4,7
Clapet interno anti-ricircolo prodotti della combustione
SI
SI
SI
SI
temperatura prodotti della combusti (Tm/Tr=80/60 °C a pieno carico)
°C
76
73
75
77
temperatura prodotti della combusti (Tm/Tr=50/30 °C a carico ridotto)
°C
31
Portate prodotti della combustione a pieno carico (umidi)
kg/h
101,7
160,1
190,7
202,4
Pressione residua prodotti della combustione allo scarico
Pa
175
795
195
195
consumo di gas G (a 1.013 nbar e 15°C)
m
3
/h
6,53
10,29
12,26
13,01
pressione nominale di alimentazione gas
mbar
20
categoria gas
II2L3P
categoria sistema di scarico
B23 B33 C13 C33 C43 C53 C63 C83 C93
potenza elettrica massima assorbita
W
161
250
318
322
potenza elettrica assorbita a carico parziale
W
44
86
88
88
potenza elettrica in stand by
2,5
3,7
3,7
3,7
tensione di alimentazione
V/Hz
230/50
grado di isolamento elettrico EN 60529
IPX4D (IPX0D per classe apparecchio B
23
e B
33
)
peso caldaia a vuoto
kg
65
83
87
87
peso di montaggio
kg
54
72
76
76
larghezza
mm
660
altezza
mm
1065
profondità
mm
460
contenuto d’acqua riscaldamento
l
7
12
14
14
postfunzionamento pompa dopo riscaldamento
min
2
2
2
2
PMS Battente idrostatico Riscaldamento min/max
bar
temperatura massima d’esercizio riscaldamento
°C
0,7 / 4
85
modello pompa Grundfos
OSS4
OSS2
UPM2 GEO 25-85
-
UPM2 GEO 25-85
UPM2 25-60
UPM2 GEO 25-85
(2X)
UPM2 GEO 25-85
(2X)
prevalenza residua pomp (∆ T=20 °C)
kPa
25
20
20
20
Numero di identificazione CE del prodotto (PIN)
0063CM3648
* EN15417 = Requisiti specifici per caldaie a condensazione con portata termica nominale superiore a 70 kW fino a 1000 kW
Specifiche ErP conformità con la Direttiva Europea 2010/30/EU
Specifiche tecniche Propano
Tipo di caldaia
XL70 XL110
XL116
XL140
Classe di Efficienza energetica stagionale di riscaldamento A -
-
-
Potenza termica nominale (P
n
) kW 60 95
113 120
Consumo annuo di energia in riscaldamento (Q
HE
)
GJ 20 31
37
39
Efficienza energetica stagionale di riscaldamento di ambiente % 94 94
94 94
Livello di potenza sonora all’interno (L
WA
)
dB 51 52
52
53
Tipo di caldaia
XL70 XL110
XL116
XL140
CO
2
% 10,3% (-0,4%, +0,8%)
O
2
%
5,1 % (+/-0,2)
ø rondella calibrata mm
5,7
-
5,7 (OSS4)
5,2 (OSS2)
5,7
5,7
5,7
5,7
Pressione gas
mbar
vedi targhetta di identificazione GPL
Portata termica
kW 61,8 94,9
123
123
Consumo gas
kg/h 4,80 7,37
8,99
9,54
Consumo gas m
3
/h 2,52 3,87
4,72 5,01
Modulazione (80/60°C)
kW 19,5-60,1 35,1-95,0
39,0-113,1
39,0-120,0
Modulazione (50/30°C) kW 21,9-65,0 39,4-102,3
43,8-122,5 43,8-130,0
