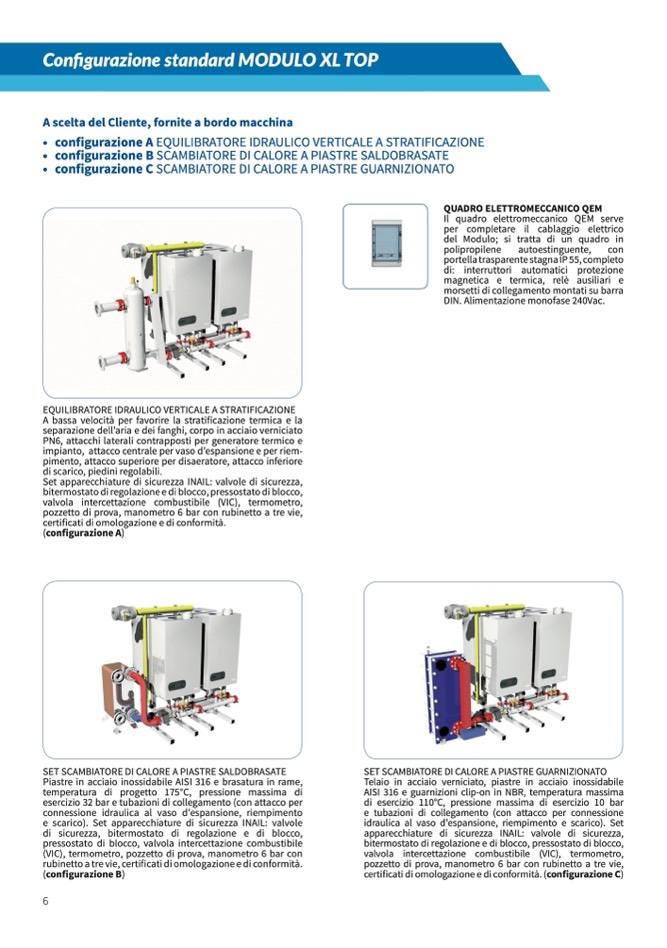

Configurazione standard MODULO XL TOP

A scelta del Cliente, fornite a bordo macchina

• configurazione A EQUILIBRATORE IDRAULICO VERTICALE A STRATIFICAZIONE

• configurazione B SCAMBIATORE DI CALORE A PIASTRE SALDOBRASATE

• configurazione C SCAMBIATORE DI CALORE A PIASTRE GUARNIZIONATO

QUADRO ELETTROMECCANICO QEM

Il quadro elettromeccanico QEM serve

per completare il cablaggio elettrico

del Modulo; si tratta di un quadro in

polipropilene autoestinguente, con

portella trasparente stagna IP 55, completo

di: interruttori automatici protezione

magnetica e termica, relè ausiliari e

morsetti di collegamento montati su barra

DIN. Alimentazione monofase 240Vac.

EQUILIBRATORE IDRAULICO VERTICALE A STRATIFICAZIONE

A bassa velocità per favorire la stratificazione termica e la

separazione dell’aria e dei fanghi, corpo in acciaio verniciato

PN6, attacchi laterali contrapposti per generatore termico e

impianto, attacco centrale per vaso d’espansione e per riem-

pimento, attacco superiore per disaeratore, attacco inferiore

di scarico, piedini regolabili.

Set apparecchiature di sicurezza INAIL: valvole di sicurezza,

bitermostato di regolazione e di blocco, pressostato di blocco,

valvola intercettazione combustibile (VIC), termometro,

pozzetto di prova, manometro 6 bar con rubinetto a tre vie,

certificati di omologazione e di conformità.

(configurazione A)

SET SCAMBIATORE DI CALORE A PIASTRE SALDOBRASATE

Piastre in acciaio inossidabile AISI 316 e brasatura in rame,

temperatura di progetto 175°C, pressione massima di

esercizio 32 bar e tubazioni di collegamento (con attacco per

connessione idraulica al vaso d’espansione, riempimento

e scarico). Set apparecchiature di sicurezza INAIL: valvole

di sicurezza, bitermostato di regolazione e di blocco,

pressostato di blocco, valvola intercettazione combustibile

(VIC), termometro, pozzetto di prova, manometro 6 bar con

rubinetto a tre vie, certificati di omologazione e di conformità.

(configurazione B)

6

SET SCAMBIATORE DI CALORE A PIASTRE GUARNIZIONATO

Telaio in acciaio verniciato, piastre in acciaio inossidabile

AISI 316 e guarnizioni clip-on in NBR, temperatura massima

di esercizio 110°C, pressione massima di esercizio 10 bar

e tubazioni di collegamento (con attacco per connessione

idraulica al vaso d’espansione, riempimento e scarico). Set

apparecchiature di sicurezza INAIL: valvole di sicurezza,

bitermostato di regolazione e di blocco, pressostato di blocco,

valvola intercettazione combustibile (VIC), termometro,

pozzetto di prova, manometro 6 bar con rubinetto a tre vie,

certificati di omologazione e di conformità. (configurazione C)
