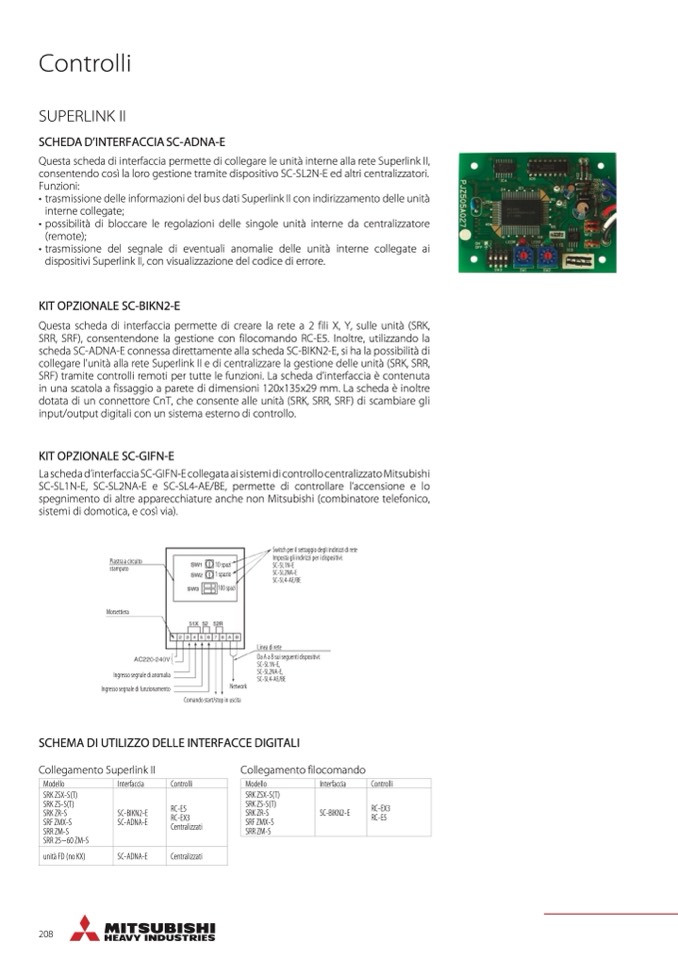

Controlli

SUPERLINK II

SCHEDA D’INTERFACCIA SC-ADNA-E

Questa scheda di interfaccia permette di collegare le unità interne alla rete Superlink II,

consentendo così la loro gestione tramite dispositivo SC-SL2N-E ed altri centralizzatori.

Funzioni:

• trasmissione delle informazioni del bus dati Superlink II con indirizzamento delle unità

interne collegate;

• possibilità di bloccare le regolazioni delle singole unità interne da centralizzatore

(remote);

• trasmissione del segnale di eventuali anomalie delle unità interne collegate ai

dispositivi Superlink II, con visualizzazione del codice di errore.

KIT OPZIONALE SC-BIKN2-E

Questa scheda di interfaccia permette di creare la rete a 2 fili X, Y, sulle unità (SRK,

SRR, SRF), consentendone la gestione con filocomando RC-E5. Inoltre, utilizzando la

scheda SC-ADNA-E connessa direttamente alla scheda SC-BIKN2-E, si ha la possibilità di

collegare l'unità alla rete Superlink II e di centralizzare la gestione delle unità (SRK, SRR,

SRF) tramite controlli remoti per tutte le funzioni. La scheda d’interfaccia è contenuta

in una scatola a fissaggio a parete di dimensioni 120x135x29 mm. La scheda è inoltre

dotata di un connettore CnT, che consente alle unit

à (SRK, SRR, SRF) di scambiare gli

input/output digitali con un sistema esterno di controllo.

KIT OPZIONALE SC-GIFN-E

La scheda d’interfaccia SC-GIFN-E collegata ai sistemi di controllo centralizzato Mitsubishi

SC-SL1N-E, SC-SL2NA-E e SC-SL4-AE/BE, permette di controllare l’accensione e lo

spegnimento di altre apparecchiature anche non Mitsubishi (combinatore telefonico,

sistemi di domotica, e così via).

Piastra a circuito

stampato

Morsettiera

Ingresso segnale di anomalia

Ingresso segnale di funzionamento

10 spazi

1 spazio

100 spazi

Network

Comando start/stop in uscita

Switch per il settaggio degli indirizzi di rete

Imposta gli indirizzi per i dispositivi:

SC-SL1N-E

SC-SL2NA-E

SC-SL4-AE/BE

Linea di rete

Da A a B sui seguenti dispositivi:

SC-SL1N-E,

SC-SL2NA-E,

SC-SL4-AE/BE

SCHEMA DI UTILIZZO DELLE INTERFACCE DIGITALI

Collegamento Superlink II

Collegamento filocomando

Modello

Interfaccia

Controlli

SRK ZSX-S(T)

SRK ZS-S(T)

SRK ZR-S

SRF ZMX-S

SRR ZM-S

SRR 25~60 ZM-S

SC-BIKN2-E

SC-ADNA-E

RC-E5

RC-EX3

Centralizzati

unità FD (no KX) SC-ADNA-E Centralizzati

Modello

Interfaccia

Controlli

SRK ZSX-S(T)

SRK ZS-S(T)

SRK ZR-S

SRF ZMX-S

SRR ZM-S

SC-BIKN2-E

RC-EX3

RC-E5
