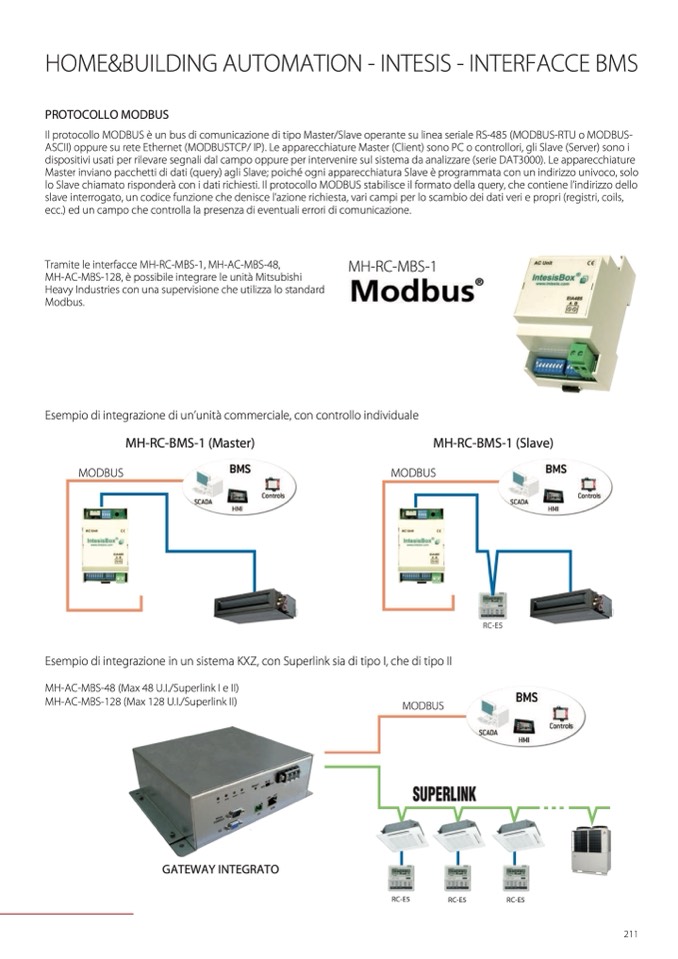

HOME&BUILDING AUTOMATION - INTESIS - INTERFACCE BMS

PROTOCOLLO MODBUS

Il protocollo MODBUS è un bus di comunicazione di tipo Master/Slave operante su linea seriale RS-485 (MODBUS-RTU o MODBUS-

ASCII) oppure su rete Ethernet (MODBUSTCP/ IP). Le apparecchiature Master (Client) sono PC o controllori, gli Slave (Server) sono i

dispositivi usati per rilevare segnali dal campo oppure per intervenire sul sistema da analizzare (serie DAT3000). Le apparecchiature

Master inviano pacchetti di dati (query) agli Slave; poiché ogni apparecchiatura Slave è programmata con un indirizzo univoco, solo

lo Slave chiamato risponderà con i dati richiesti. Il protocollo MODBUS stabilisce il formato della query, che contiene l’indirizzo dello

slave interrogato, un codice funzione che denisce l’azione richiesta, vari campi per lo scambio dei dati veri e propri (registri, coils,

ecc.) ed un campo che controlla la presenza di eventuali errori di comunicazione.

Tramite le interfacce MH-RC-MBS-1, MH-AC-MBS-48,

MH-AC-MBS-128, è possibile integrare le unità Mitsubishi

Heavy Industries con una supervisione che utilizza lo standard

Modbus.

MH-RC-MBS-1

Esempio di integrazione di un’unità commerciale, con controllo individuale

MODBUS

MH-RC-BMS-1 (Master)

MH-RC-BMS-1 (Slave)

MODBUS

Esempio di integrazione in un sistema KXZ, con Superlink sia di tipo I, che di tipo II

MH-AC-MBS-48 (Max 48 U.I./Superlink I e II)

MH-AC-MBS-128 (Max 128 U.I./Superlink II)

MODBUS

GATEWAY INTEGRATO

RC-E5

RC-E5

RC-E5
