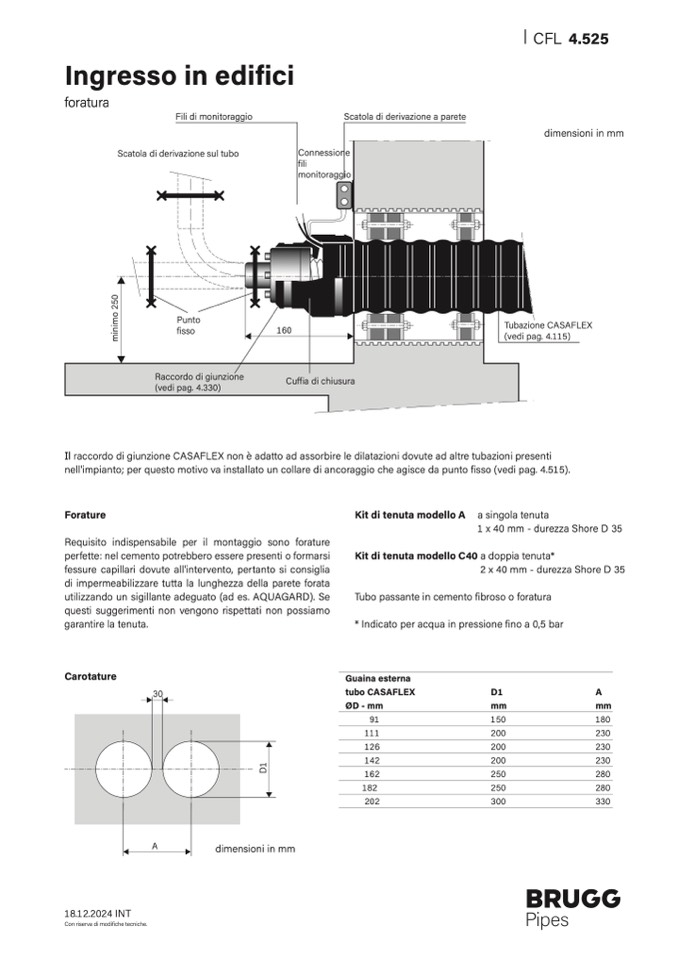

Ingresso in edi

fici

foratura

Fili di monitoraggio

Scatola di derivazione sul tubo

Scatola di derivazione a parete

Connessione

fili

monitoraggio

Punto

fisso

Raccordo di giunzione

(vedi pag. 4.330)

160

Tubazione CASAFLEX

(vedi pag. 4.115)

Cu

ffia di chiusura

Il raccordo di giunzione CASAFLEX non è adatto ad assorbire le dilatazioni dovute ad altre tubazioni presenti

nell'impianto; per questo motivo va installato un collare di ancoraggio che agisce da punto fisso (vedi pag. 4.515).

Forature

Requisito indispensabile per il montaggio sono forature

perfette: nel cemento potrebbero essere presenti o formarsi

fessure capillari dovute all'intervento, pertanto si consiglia

di impermeabilizzare tutta la lunghezza della parete forata

utilizzando un sigillante adeguato (ad es. AQUAGARD). Se

questi suggerimenti non vengono rispettati non possiamo

garantire la tenuta.

Kit di tenuta modello A a singola tenuta

1 x 40 mm - durezza Shore D 35

Kit di tenuta modello C40 a doppia tenuta*

2 x 40 mm - durezza Shore D 35

Tubo passante in cemento

fibroso o foratura

* Indicato per acqua in pressione

fino a 0,5 bar

Carotature

Guaina esterna

tubo CASAFLEX

ØD - mm

91

111

126

142

162

182

202

18.12.2024 INT

Con riserva di modifiche tecniche.

30

D1

A

mm

mm

150

180

200

230

200

230

200

230

250

280

250

280

300

330

dimensioni in mm

CFL 4.525

dimensioni in mm

m

i

n

i

m

o

2

5

0

D

1

A
