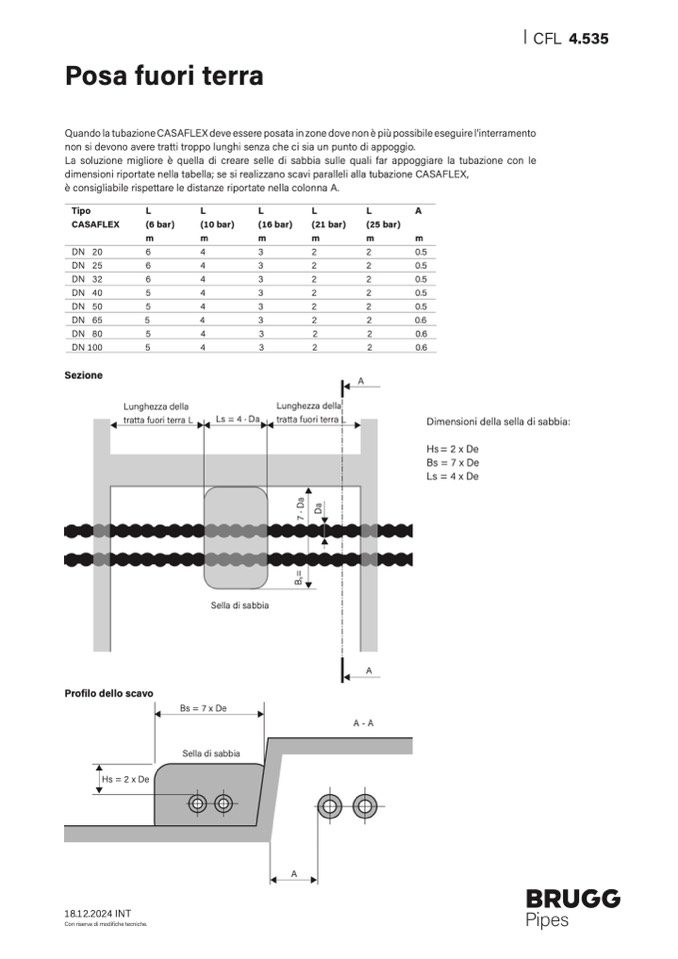

Posa fuori terra
Quando la tubazione CASAFLEX deve essere posata in zone dove non è più possibile eseguire l'interramento
non si devono avere tratti troppo lunghi senza che ci sia un punto di appoggio.
La soluzione migliore è quella di creare selle di sabbia sulle quali far appoggiare la tubazione con le
dimensioni riportate nella tabella; se si realizzano scavi paralleli alla tubazione CASAFLEX,
è consigliabile rispettare le distanze riportate nella colonna A.
Tipo
L
L
L
L
L
A
CASAFLEX
(6 bar)
(10 bar)
(16 bar)
(21 bar)
(25 bar)
m
m
m
m
m
m
DN20
6
4
3
2
2
0.5
DN25
6
4
3
2
2
0.5
DN32
6
4
3
2
2
0.5
DN40
5
4
3
2
2
0.5
DN50
5
4
3
2
2
0.5
DN65
5
4
3
2
2
0.6
DN80
5
4
3
2
2
0.6
DN100
5
4
3
2
2
0.6
Sezione
A
Pro
filo dello scavo
Hs = 2 x De
18.12.2024 INT
Con riserva di modifiche tecniche.
Sella di sabbia
Bs = 7 x De
Sella di sabbia
A
A-A
Lunghezza della
tratta fuori terra L
Ls = 4 · Da
Lunghezza della
tratta fuori terra L
Dimensioni della sella di sabbia:
Hs = 2 x De
Bs = 7 x De
Ls = 4 x De
A
CFL 4.535
B
s
=
7
·
D
a
D
a
