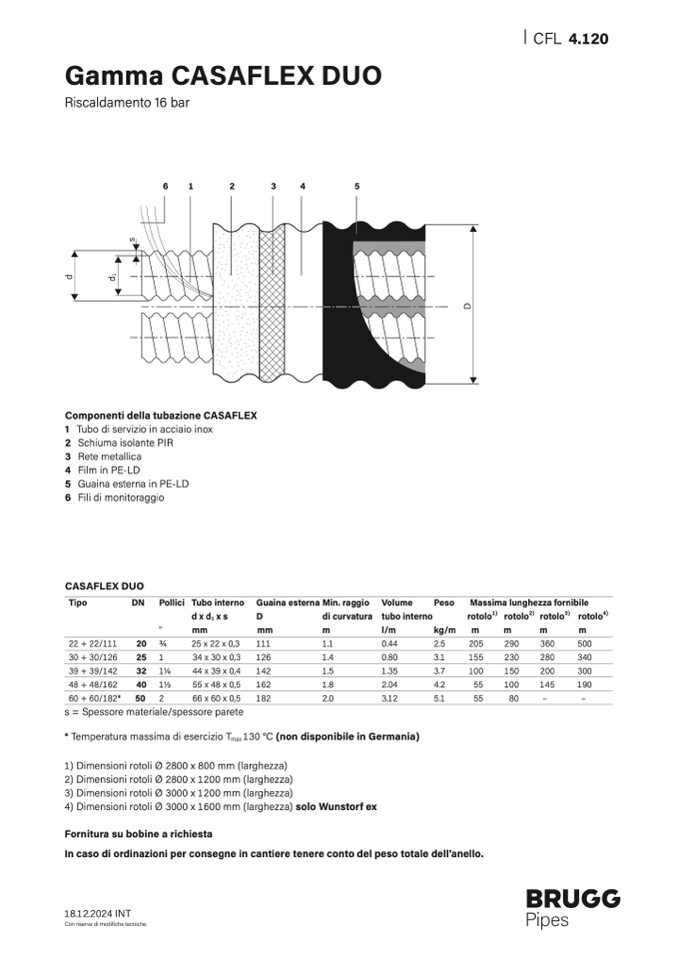

Gamma CASAFLEX DUO

Riscaldamento 16 bar

6

1

2

3

4

5

Componenti della tubazione CASAFLEX

1 Tubo di servizio in acciaio inox

2 SchiumaisolantePIR

3 Retemetallica

4 FilminPE-LD

5 GuainaesternainPE-LD

6 Filidimonitoraggio

CASAFLEX DUO

Tipo

22+ 22/111

30+ 30/126

39+ 39/142

48+ 48/162

60+ 60/182*

Tubo interno

d x d

1

x s

Guaina esterna

D

mm

111

126

142

162

182

Min. raggio

di curvatura

m

1.1

1.4

1.5

1.8

2.0

Massima lunghezza fornibile

rotolo

1)

rotolo

2)

rotolo

3)

rotolo

4)

DN Pollici

"

mm

Volume

Peso

tubo interno

l/m

kg/

m

m

m

m

m

20 3⁄4

25x 22x0,3

25 1

34x 30x0,3

32 11⁄4

44x 39x0,4

40 11⁄2

55x 48x0,5

50 2

66x 60x0,5

0.44

2.5

205

290

0.80

3.1

155

230

1.35

3.7

100

150

2.04

4.2

55

100

3.12

5.1

55

80

–

–

s = Spessore materiale/spessore parete

* Temperatura massima di esercizio T

max

130 °C (non disponibile in Germania)

1) Dimensioni rotoli Ø 2800 x 800 mm (larghezza)

2) Dimensioni rotoli Ø 2800 x 1200 mm (larghezza)

3) Dimensioni rotoli Ø 3000 x 1200 mm (larghezza)

4) Dimensioni rotoli Ø 3000 x 1600 mm (larghezza) solo Wunstorf ex

Fornitura su bobine a richiesta

In caso di ordinazioni per consegne in cantiere tenere conto del peso totale dell’anello.

18.12.2024 INT

Con riserva di modifiche tecniche.

CFL 4.120

360

500

280

340

200

300

145

190

D

d

d

1

s
