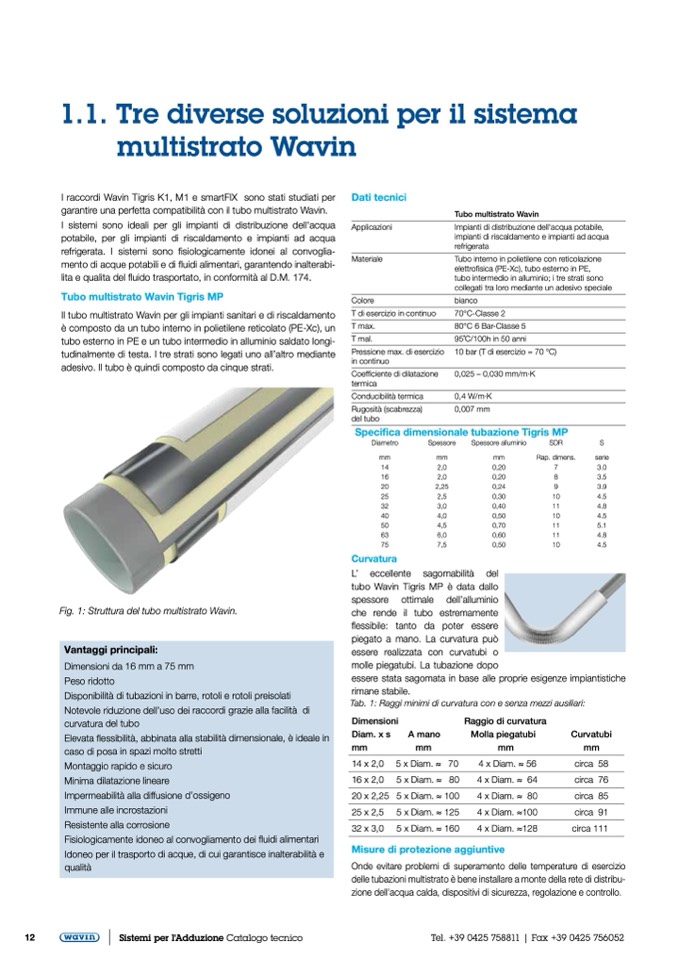

1.1. Tre diverse soluzioni per il sistema
multistrato Wavin
I raccordi Wavin Tigris K1, M1 e smartFIX sono stati studiati per
garantire una perfetta compatibilità con il tubo multistrato Wavin.
I sistemi sono ideali per gli impianti di distribuzione dell'acqua
potabile, per gli impianti di riscaldamento e impianti ad acqua
refrigerata. I sistemi sono fisiologicamente idonei al convoglia-
mento di acque potabili e di fluidi alimentari, garantendo inalterabi-
lita e qualita del fluido trasportato, in conformità al D.M. 174.
Tubo multistrato Wavin Tigris MP
Il tubo multistrato Wavin per gli impianti sanitari e di riscaldamento
è composto da un tubo interno in polietilene reticolato (PE-Xc), un
tubo esterno in PE e un tubo intermedio in alluminio saldato longi-
tudinalmente di testa. I tre strati sono legati uno all’altro mediante
adesivo. Il tubo è quindi composto da cinque strati.
Fig. 1: Struttura del tubo multistrato Wavin.
Dati tecnici
Applicazioni
Materiale
Colore
T di esercizio in continuo
T max.
T mal.
Pressione max. di esercizio
in continuo
Coefficiente di dilatazione
termica
Conducibilità termica
Rugosità (scabrezza)
del tubo
Tubo multistrato Wavin
Impianti di distribuzione dell'acqua potabile,
impianti di riscaldamento e impianti ad acqua
refrigerata
Tubo interno in polietilene con reticolazione
elettrofisica (PE-Xc), tubo esterno in PE,
tubo intermedio in alluminio; i tre strati sono
collegati tra loro mediante un adesivo speciale
bianco
70°C-Classe 2
80°C 6 Bar-Classe 5
95 ̊C/100h in 50 anni
10 bar (T di esercizio = 70 °C)
0,025 – 0,030 mm/m·K
0,4 W/m·K
0,007 mm
Specifica dimensionale tubazione Tigris MP
Diametro
Spessore
Spessore alluminio
SDR
S
m
m
m
m
mm
Rap. dimens.
14
2,0
16
2,0
20
2,25
25
2,5
32
3,0
40
4,0
50
4,5
63
6,0
75
7,5
Curvatura
0,20
0,20
0,24
0,30
0,40
0,50
0,70
0,60
0,50
L’ eccellente sagomabilità del
tubo Wavin Tigris MP è data dallo
spessore ottimale dell’alluminio
che rende il tubo estremamente
flessibile: tanto da poter essere
piegato a mano. La curvatura può
essere realizzata con curvatubi o
molle piegatubi. La tubazione dopo
essere stata sagomata in base alle proprie esigenze impiantistiche
rimane stabile.
Tab. 1: Raggi minimi di curvatura con e senza mezzi ausiliari:
Dimensioni
Raggio di curvatura
Diam. x s
A mano
Molla piegatubi
Curvatubi
mm
mm
mm
mm
serie
7
3.0
8
3.5
9
3.9
10
4.5
11
4.8
10
4.5
11
5.1
11
4.8
10
4.5
Vantaggi principali:
Dimensioni da 16 mm a 75 mm
Peso ridotto
Disponibilità di tubazioni in barre, rotoli e rotoli preisolati
Notevole riduzione dell’uso dei raccordi grazie alla facilità di
curvatura del tubo
Elevata flessibilità, abbinata alla stabilità dimensionale, è ideale in
caso di posa in spazi molto stretti
Montaggio rapido e sicuro
Minima dilatazione lineare
Impermeabilità alla diffusione d’ossigeno
Immune alle incrostazioni
Resistente alla corrosione
Fisiologicamente idoneo al convogliamento dei fluidi alimentari
Idoneo per il trasporto di acque, di cui garantisce inalterabilità e
qualità
14 x 2,0
16 x 2,0
20 x 2,25
25 x 2,5
32 x 3,0
5 x Diam. ≈ 70
5 x Diam. ≈ 80
5 x Diam. ≈ 100
5 x Diam. ≈ 125
5 x Diam. ≈ 160
4 x Diam. ≈ 56
4 x Diam. ≈ 64
4 x Diam. ≈ 80
4 x Diam. ≈100
4 x Diam. ≈128
circa 58
circa 76
circa 85
circa 91
circa 111
Misure di protezione aggiuntive
Onde evitare problemi di superamento delle temperature di esercizio
delle tubazioni multistrato è bene installare a monte della rete di distribu-
zione dell’acqua calda, dispositivi di sicurezza, regolazione e controllo.
