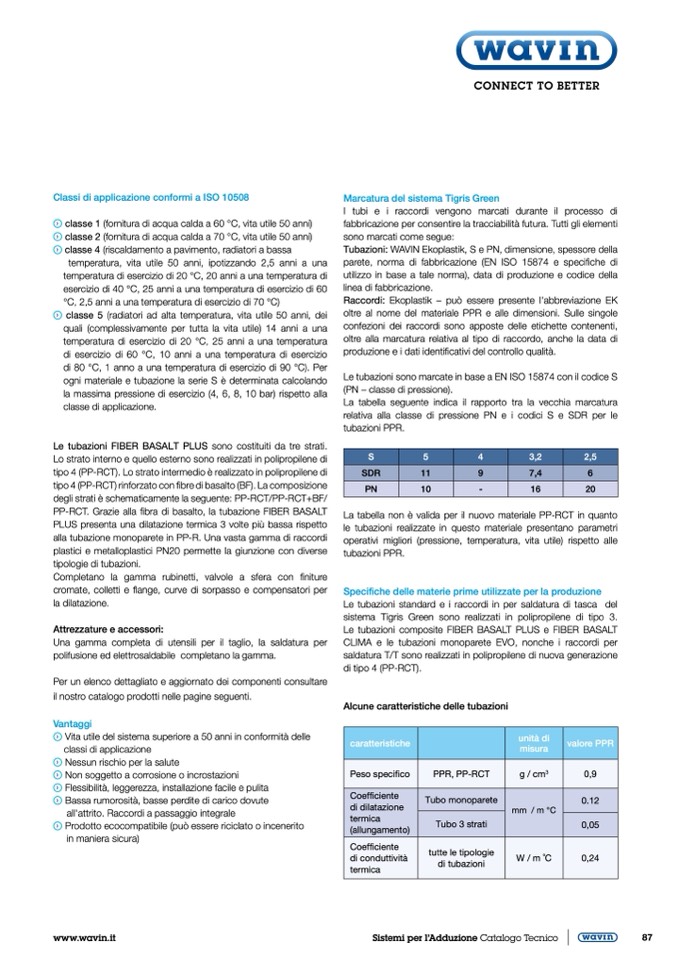

Classi di applicazione conformi a ISO 10508
classe 1 (fornitura di acqua calda a 60 °C, vita utile 50 anni)
classe 2 (fornitura di acqua calda a 70 °C, vita utile 50 anni)
classe 4 (riscaldamento a pavimento, radiatori a bassa
temperatura, vita utile 50 anni, ipotizzando 2,5 anni a una
temperatura di esercizio di 20 °C, 20 anni a una temperatura di
esercizio di 40 °C, 25 anni a una temperatura di esercizio di 60
°C, 2,5 anni a una temperatura di esercizio di 70 °C)
classe 5 (radiatori ad alta temperatura, vita utile 50 anni, dei
quali (complessivamente per tutta la vita utile) 14 anni a una
temperatura di esercizio di 20 °C, 25 anni a una temperatura
di esercizio di 60 °C, 10 anni a una temperatura di esercizio
di 80 °C, 1 anno a una temperatura di esercizio di 90 °C). Per
ogni materiale e tubazione la serie S è determinata calcolando
la massima pressione di esercizio (4, 6, 8, 10 bar) rispetto alla
classe di applicazione.
Le tubazioni FIBER BASALT PLUS sono costituiti da tre strati.
Lo strato interno e quello esterno sono realizzati in polipropilene di
tipo 4 (PP-RCT). Lo strato intermedio è realizzato in polipropilene di
tipo 4 (PP-RCT) rinforzato con fibre di basalto (BF). La composizione
degli strati è schematicamente la seguente: PP-RCT/PP-RCT+BF/
PP-RCT. Grazie alla fibra di basalto, la tubazione FIBER BASALT
PLUS presenta una dilatazione termica 3 volte più bassa rispetto
alla tubazione monoparete in PP-R. Una vasta gamma di raccordi
plastici e metalloplastici PN20 permette la giunzione con diverse
tipologie di tubazioni.
Completano la gamma rubinetti, valvole a sfera con finiture
cromate, colletti e flange, curve di sorpasso e compensatori per
la dilatazione.
Attrezzature e accessori:
Una gamma completa di utensili per il taglio, la saldatura per
polifusione ed elettrosaldabile completano la gamma.
Per un elenco dettagliato e aggiornato dei componenti consultare
il nostro catalogo prodotti nelle pagine seguenti.
Vantaggi
Vita utile del sistema superiore a 50 anni in conformità delle
classi di applicazione
Nessun rischio per la salute
Non soggetto a corrosione o incrostazioni
Flessibilità, leggerezza, installazione facile e pulita
Bassa rumorosità, basse perdite di carico dovute
all'attrito. Raccordi a passaggio integrale
Prodotto ecocompatibile (può essere riciclato o incenerito
in maniera sicura)
Marcatura del sistema Tigris Green
I tubi e i raccordi vengono marcati durante il processo di
fabbricazione per consentire la tracciabilità futura. Tutti gli elementi
sono marcati come segue:
Tubazioni: WAVIN Ekoplastik, S e PN, dimensione, spessore della
parete, norma di fabbricazione (EN ISO 15874 e specifiche di
utilizzo in base a tale norma), data di produzione e codice della
linea di fabbricazione.
Raccordi: Ekoplastik – può essere presente l'abbreviazione EK
oltre al nome del materiale PPR e alle dimensioni. Sulle singole
confezioni dei raccordi sono apposte delle etichette contenenti,
oltre alla marcatura relativa al tipo di raccordo, anche la data di
produzione e i dati identificativi del controllo qualità.
Le tubazioni sono marcate in base a EN ISO 15874 con il codice S
(PN – classe di pressione).
La tabella seguente indica il rapporto tra la vecchia marcatura
relativa alla classe di pressione PN e i codici S e SDR per le
tubazioni PPR.
La tabella non è valida per il nuovo materiale PP-RCT in quanto
le tubazioni realizzate in questo materiale presentano parametri
operativi migliori (pressione, temperatura, vita utile) rispetto alle
tubazioni PPR.
Specifiche delle materie prime utilizzate per la produzione
Le tubazioni standard e i raccordi in per saldatura di tasca del
sistema Tigris Green sono realizzati in polipropilene di tipo 3.
Le tubazioni composite FIBER BASALT PLUS e FIBER BASALT
CLIMA e le tubazioni monoparete EVO, nonche i raccordi per
saldatura T/T sono realizzati in polipropilene di nuova generazione
di tipo 4 (PP-RCT).
Alcune caratteristiche delle tubazioni
S
5
4
3,2
2,5
SDR 11 9
7,4 6
PN
10
-
16
20
caratteristiche
unità di
misura
valore PPR
Peso specifico
PPR, PP-RCT
g / cm
3
0,9
Coefficiente
di dilatazione
termica
(allungamento)
Tubo monoparete
mm / m °C
0.12
Tubo 3 strati
0,05
Coefficiente
di conduttività
termica
tutte le tipologie
di tubazioni
W / m ̊C 0,24
