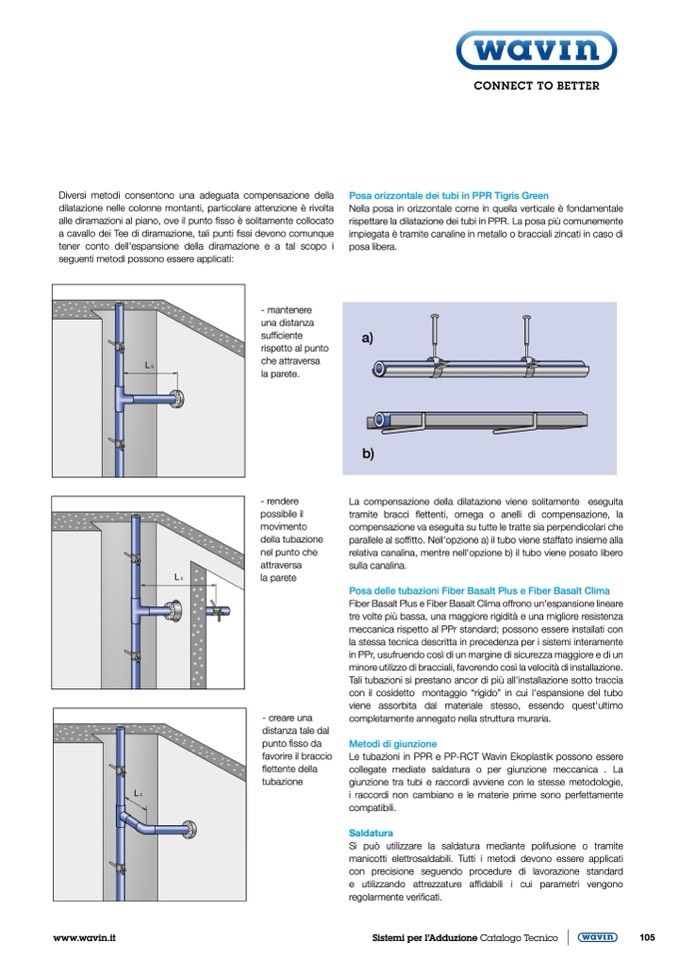

Diversi metodi consentono una adeguata compensazione della
dilatazione nelle colonne montanti, particolare attenzione è rivolta
alle diramazioni al piano, ove il punto fisso è solitamente collocato
a cavallo dei Tee di diramazione, tali punti fissi devono comunque
tener conto dell'espansione della diramazione e a tal scopo i
seguenti metodi possono essere applicati:
- mantenere
una distanza
sufficiente
rispetto al punto
che attraversa
la parete.
b)
La compensazione della dilatazione viene solitamente eseguita
tramite bracci flettenti, omega o anelli di compensazione, la
compensazione va eseguita su tutte le tratte sia perpendicolari che
parallele al soffitto. Nell'opzione a) il tubo viene staffato insieme alla
relativa canalina, mentre nell'opzione b) il tubo viene posato libero
sulla canalina.
Posa delle tubazioni Fiber Basalt Plus e Fiber Basalt Clima
Fiber Basalt Plus e Fiber Basalt Clima offrono un'espansione lineare
tre volte più bassa, una maggiore rigidità e una migliore resistenza
meccanica rispetto al PPr standard; possono essere installati con
la stessa tecnica descritta in precedenza per i sistemi interamente
in PPr, usufruendo così di un margine di sicurezza maggiore e di un
minore utilizzo di bracciali, favorendo così la velocità di installazione.
Tali tubazioni si prestano ancor di più all'installazione sotto traccia
con il cosidetto montaggio “rigido” in cui l'espansione del tubo
viene assorbita dal materiale stesso, essendo quest'ultimo
completamente annegato nella struttura muraria.
Metodi di giunzione
Le tubazioni in PPR e PP-RCT Wavin Ekoplastik possono essere
collegate mediate saldatura o per giunzione meccanica . La
giunzione tra tubi e raccordi avviene con le stesse metodologie,
i raccordi non cambiano e le materie prime sono perfettamente
compatibili.
Saldatura
Si può utilizzare la saldatura mediante polifusione o tramite
manicotti elettrosaldabili. Tutti i metodi devono essere applicati
con precisione seguendo procedure di lavorazione standard
e utilizzando attrezzature affidabili i cui parametri vengono
regolarmente verificati.
www.wavin.it
Sistemi per l’Adduzione Catalogo Tecnico
105
- rendere
possibile il
movimento
della tubazione
nel punto che
attraversa
la parete
- creare una
distanza tale dal
punto fisso da
favorire il braccio
flettente della
tubazione
Posa orizzontale dei tubi in PPR Tigris Green
Nella posa in orizzontale come in quella verticale è fondamentale
rispettare la dilatazione dei tubi in PPR. La posa più comunemente
impiegata è tramite canaline in metallo o bracciali zincati in caso di
posa libera.
a)
