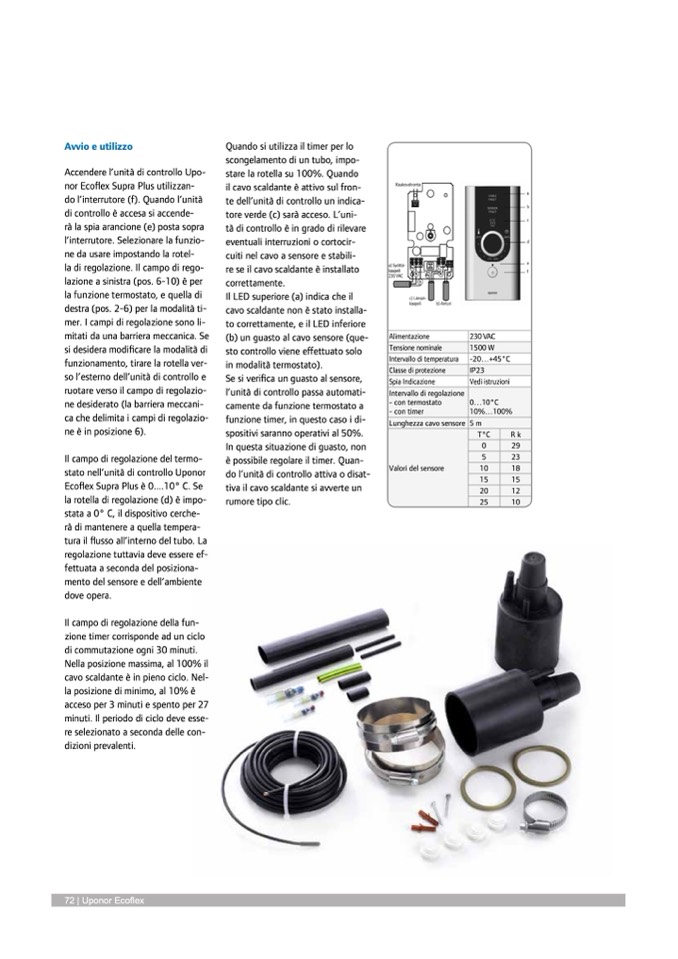

Avvio e utilizzo
Accendere l’unità di controllo Upo-
nor Ecoflex Supra Plus utilizzan-
do l’interrutore (f). Quando l’unità
di controllo è accesa si accende-
rà la spia arancione (e) posta sopra
l’interrutore. Selezionare la funzio-
ne da usare impostando la rotel-
la di regolazione. Il campo di rego-
lazione a sinistra (pos. 6-10) è per
la funzione termostato, e quella di
destra (pos. 2-6) per la modalità ti-
mer. I campi di regolazione sono li-
mitati da una barriera meccanica. Se
si desidera modificare la modalità di
funzionamento, tirare la rotella ver-
so l’esterno dell’unità di controllo e
ruotare verso il campo di regolazio-
ne desiderato (la barriera meccani-
ca che delimita i campi di regolazio-
ne è in posizione 6).
Il campo di regolazione del termo-
stato nell’unità di controllo Uponor
Ecoflex Supra Plus è 0....10° C. Se
la rotella di regolazione (d) è impo-
stata a 0° C, il dispositivo cerche-
rà di mantenere a quella tempera-
tura il flusso all’interno del tubo. La
regolazione tuttavia deve essere ef-
fettuata a seconda del posiziona-
mento del sensore e dell’ambiente
dove opera.
Il campo di regolazione della fun-
zione timer corrisponde ad un ciclo
di commutazione ogni 30 minuti.
Nella posizione massima, al 100% il
cavo scaldante è in pieno ciclo. Nel-
la posizione di minimo, al 10% è
acceso per 3 minuti e spento per 27
minuti. Il periodo di ciclo deve esse-
re selezionato a seconda delle con-
dizioni prevalenti.
Quando si utilizza il timer per lo
scongelamento di un tubo, impo-
stare la rotella su 100%. Quando
il cavo scaldante è attivo sul fron-
te dell’unità di controllo un indica-
tore verde (c) sarà acceso. L’uni-
tà di controllo è in grado di rilevare
eventuali interruzioni o cortocir-
cuiti nel cavo a sensore e stabili-
re se il cavo scaldante è installato
correttamente.
Il LED superiore (a) indica che il
cavo scaldante non è stato installa-
to correttamente, e il LED inferiore
(b) un guasto al cavo sensore (que-
sto controllo viene effettuato solo
in modalità termostato).
Se si verifica un guasto al sensore,
l’unità di controllo passa automati-
camente da funzione termostato a
funzione timer, in questo caso i di-
spositivi saranno operativi al 50%.
In questa situazione di guasto, non
è possibile regolare il timer. Quan-
do l’unità di controllo attiva o disat-
tiva il cavo scaldante si avverte un
rumore tipo clic.
Alimentazione
230 VAC
Tensione nominale
1500 W
Intervallo di temperatura -20...+45°C
Classe di protezione
IP23
Spia Indicazione Vedi istruzioni
Intervallo di regolazione
- con termostato
- con timer
0...10°C
10%...100%
Lunghezza cavo sensore
5m
Valori del sensore
T°C
Rk
0
29
5 23
10
18
15
15
20 12
25
10
