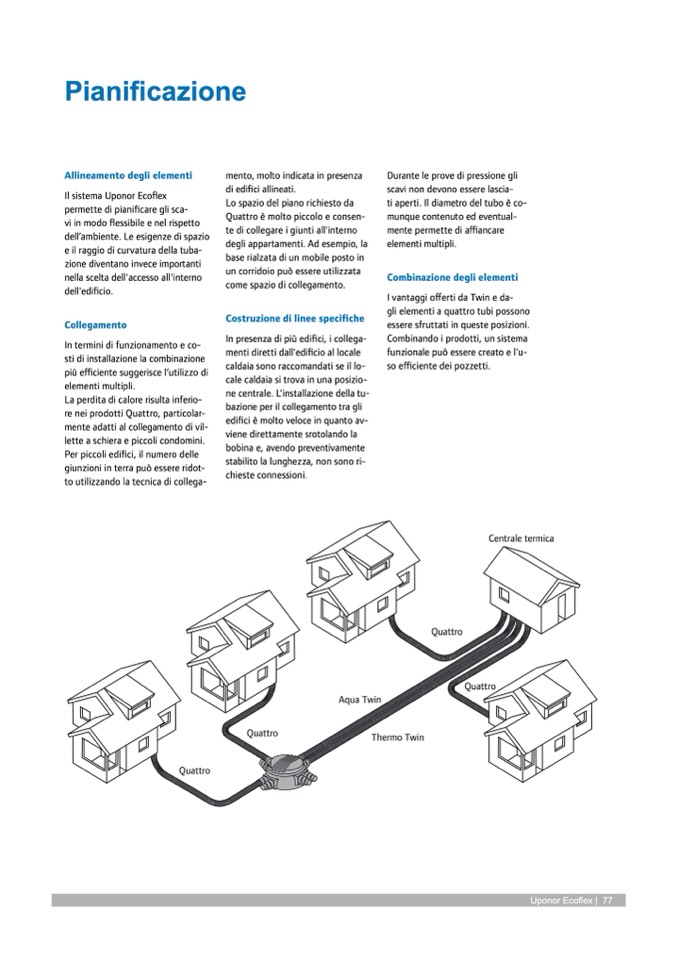

Pianificazione

Allineamento degli elementi

Il sistema Uponor Ecoflex

permette di pianificare gli sca-

vi in modo flessibile e nel rispetto

dell’ambiente. Le esigenze di spazio

e il raggio di curvatura della tuba-

zione diventano invece importanti

nella scelta dell'accesso all'interno

dell'edificio.

Collegamento

In termini di funzionamento e co-

sti di installazione la combinazione

più efficiente suggerisce l’utilizzo di

elementi multipli.

La perdita di calore risulta inferio-

re nei prodotti Quattro, particolar-

mente adatti al collegamento di vil-

lette a schiera e piccoli condomini.

Per piccoli edifici, il numero delle

giunzioni in terra può essere ridot-

to utilizzando la tecnica di collega-

mento, molto indicata in presenza

di edifici allineati.

Lo spazio del piano richiesto da

Quattro è molto piccolo e consen-

te di collegare i giunti all'interno

degli appartamenti. Ad esempio, la

base rialzata di un mobile posto in

un corridoio può essere utilizzata

come spazio di collegamento.

Costruzione di linee specifiche

In presenza di più edifici, i collega-

menti diretti dall'edificio al locale

caldaia sono raccomandati se il lo-

cale caldaia si trova in una posizio-

ne centrale. L'installazione della tu-

bazione per il collegamento tra gli

edifici è molto veloce in quanto av-

viene direttamente srotolando la

bobina e, avendo preventivamente

stabilito la lunghezza, non sono ri-

chieste connessioni.

Durante le prove di pressione gli

scavi non devono essere lascia-

ti aperti. Il diametro del tubo è co-

munque contenuto ed eventual-

mente permette di affiancare

elementi multipli.

Combinazione degli elementi

I vantaggi offerti da Twin e da-

gli elementi a quattro tubi possono

essere sfruttati in queste posizioni.

Combinando i prodotti, un sistema

funzionale può essere creato e l'u-

so efficiente dei pozzetti.

Quattro

Quattro

Aqua Twin

Thermo Twin

Quattro

Quattro

Centrale termica

Uponor Ecoflex | 77
