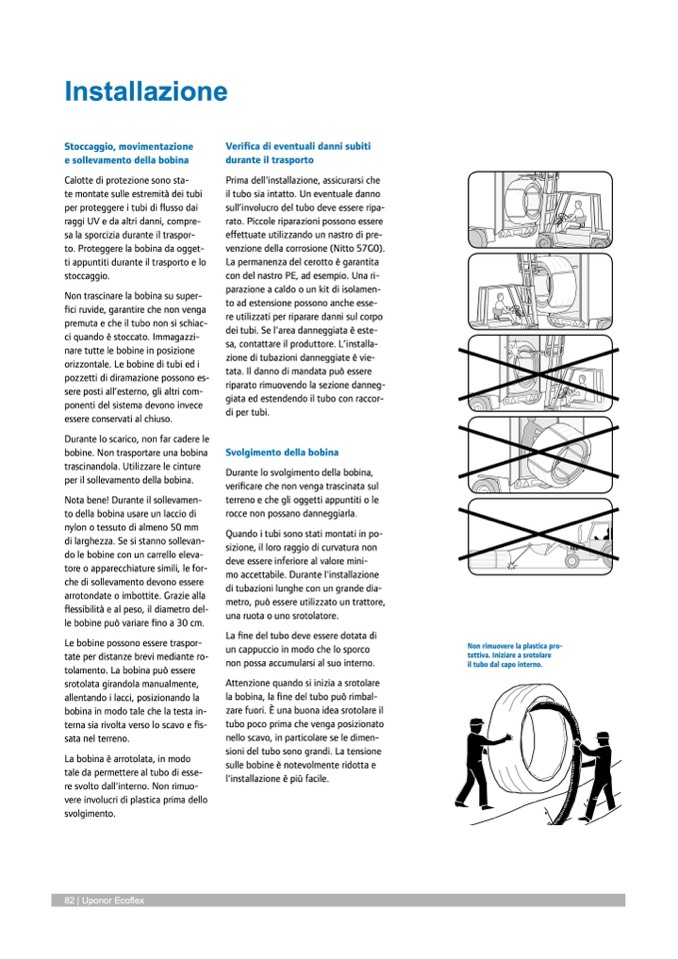

Installazione
Stoccaggio, movimentazione
e sollevamento della bobina
Calotte di protezione sono sta-
te montate sulle estremità dei tubi
per proteggere i tubi di flusso dai
raggi UV e da altri danni, compre-
sa la sporcizia durante il traspor-
to. Proteggere la bobina da ogget-
ti appuntiti durante il trasporto e lo
stoccaggio.
Non trascinare la bobina su super-
fici ruvide, garantire che non venga
premuta e che il tubo non si schiac-
ci quando è stoccato. Immagazzi-
nare tutte le bobine in posizione
orizzontale. Le bobine di tubi ed i
pozzetti di diramazione possono es-
sere posti all’esterno, gli altri com-
ponenti del sistema devono invece
essere conservati al chiuso.
Durante lo scarico, non far cadere le
bobine. Non trasportare una bobina
trascinandola. Utilizzare le cinture
per il sollevamento della bobina.
Nota bene! Durante il sollevamen-
to della bobina usare un laccio di
nylon o tessuto di almeno 50 mm
di larghezza. Se si stanno sollevan-
do le bobine con un carrello eleva-
tore o apparecchiature simili, le for-
che di sollevamento devono essere
arrotondate o imbottite. Grazie alla
flessibilità e al peso, il diametro del-
le bobine può variare fino a 30 cm.
Le bobine possono essere traspor-
tate per distanze brevi mediante ro-
tolamento. La bobina può essere
srotolata girandola manualmente,
allentando i lacci, posizionando la
bobina in modo tale che la testa in-
terna sia rivolta verso lo scavo e fis-
sata nel terreno.
La bobina è arrotolata, in modo
tale da permettere al tubo di esse-
re svolto dall'interno. Non rimuo-
vere involucri di plastica prima dello
svolgimento.
Verifica di eventuali danni subiti
durante il trasporto
Prima dell'installazione, assicurarsi che
il tubo sia intatto. Un eventuale danno
sull’involucro del tubo deve essere ripa-
rato. Piccole riparazioni possono essere
effettuate utilizzando un nastro di pre-
venzione della corrosione (Nitto 57G0).
La permanenza del cerotto è garantita
con del nastro PE, ad esempio. Una ri-
parazione a caldo o un kit di isolamen-
to ad estensione possono anche esse-
re utilizzati per riparare danni sul corpo
dei tubi. Se l'area danneggiata è este-
sa, contattare il produttore. L’installa-
zione di tubazioni danneggiate è vie-
tata. Il danno di mandata può essere
riparato rimuovendo la sezione danneg-
giata ed estendendo il tubo con raccor-
di per tubi.
Svolgimento della bobina
Durante lo svolgimento della bobina,
verificare che non venga trascinata sul
terreno e che gli oggetti appuntiti o le
rocce non possano danneggiarla.
Quando i tubi sono stati montati in po-
sizione, il loro raggio di curvatura non
deve essere inferiore al valore mini-
mo accettabile. Durante l'installazione
di tubazioni lunghe con un grande dia-
metro, può essere utilizzato un trattore,
una ruota o uno srotolatore.
La fine del tubo deve essere dotata di
un cappuccio in modo che lo sporco
non possa accumularsi al suo interno.
Attenzione quando si inizia a srotolare
la bobina, la fine del tubo può rimbal-
zare fuori. È una buona idea srotolare il
tubo poco prima che venga posizionato
nello scavo, in particolare se le dimen-
sioni del tubo sono grandi. La tensione
sulle bobine è notevolmente ridotta e
l'installazione è più facile.
Non rimuovere la plastica pro-
tettiva. Iniziare a srotolare
il tubo dal capo interno.
