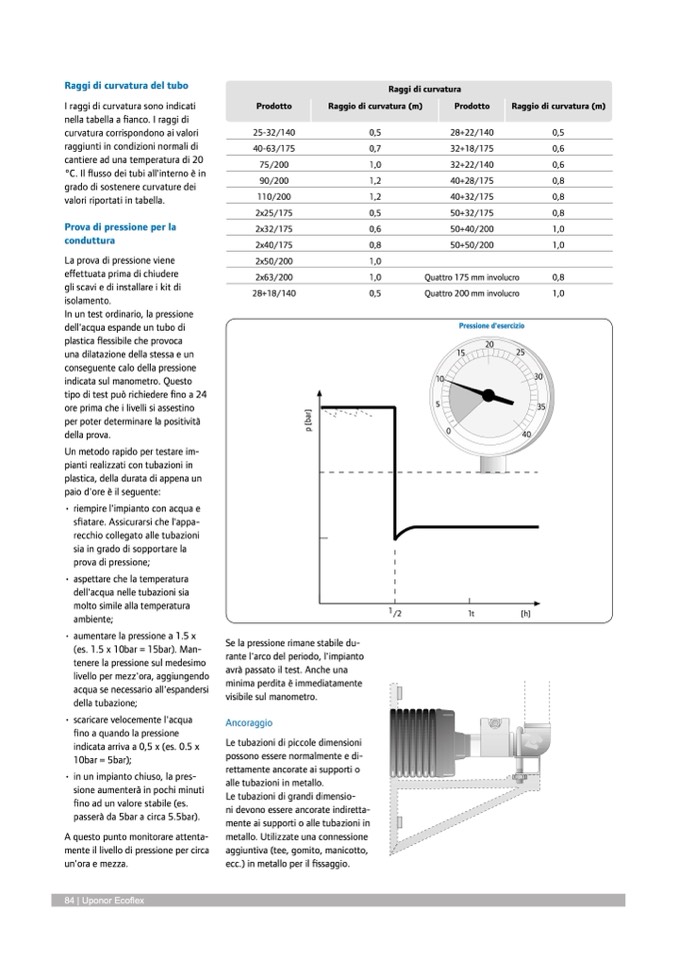

Raggi di curvatura del tubo
cantiere ad una temperatura di 20
°C. Il flusso dei tubi all'interno è in
grado di sostenere curvature dei
valori riportati in tabella.
Prova di pressione per la
conduttura
La prova di pressione viene
2x50/200
Raggi di curvatura
I raggi di curvatura sono indicati
Prodotto
nella tabella a fianco. I raggi di
curvatura corrispondono ai valori
25-32/140
raggiunti in condizioni normali di
Raggio di curvatura (m)
0,5
0,7
1,0
1,2
1,2
0,5
0,6
0,8
1,0
1,0
0,5
Prodotto
28+22/140
32+18/175
32+22/140
40+28/175
40+32/175
50+32/175
50+40/200
50+50/200
Quattro 175 mm involucro
Quattro 200 mm involucro
effettuata prima di chiudere
gli scavi e di installare i kit di
isolamento.
In un test ordinario, la pressione
dell'acqua espande un tubo di
plastica flessibile che provoca
una dilatazione della stessa e un
conseguente calo della pressione
indicata sul manometro. Questo
tipo di test può richiedere fino a 24
ore prima che i livelli si assestino
per poter determinare la positività
della prova.
Un metodo rapido per testare im-
pianti realizzati con tubazioni in
plastica, della durata di appena un
paio d'ore è il seguente:
• riempire l'impianto con acqua e
sfiatare. Assicurarsi che l'appa-
recchio collegato alle tubazioni
sia in grado di sopportare la
prova di pressione;
• aspettare che la temperatura
dell'acqua nelle tubazioni sia
molto simile alla temperatura
ambiente;
• aumentare la pressione a 1.5 x
(es. 1.5 x 10bar = 15bar). Man-
tenere la pressione sul medesimo
livello per mezz'ora, aggiungendo
acqua se necessario all'espandersi
della tubazione;
• scaricare velocemente l'acqua
fino a quando la pressione
indicata arriva a 0,5 x (es. 0.5 x
10bar = 5bar);
• in un impianto chiuso, la pres-
sione aumenterà in pochi minuti
fino ad un valore stabile (es.
passerà da 5bar a circa 5.5bar).
A questo punto monitorare attenta-
mente il livello di pressione per circa
un'ora e mezza.
2x63/200
28+18/140
84 | Uponor Ecoflex
40-63/175
75/200
90/200
110/200
2x25/175
2x32/175
2x40/175
Raggio di curvatura (m)
0,5
0,6
0,6
0,8
0,8
0,8
1,0
1,0
0,8
1,0
Se la pressione rimane stabile du-
rante l'arco del periodo, l'impianto
avrà passato il test. Anche una
minima perdita è immediatamente
visibile sul manometro.
Ancoraggio
Le tubazioni di piccole dimensioni
possono essere normalmente e di-
rettamente ancorate ai supporti o
alle tubazioni in metallo.
Le tubazioni di grandi dimensio-
ni devono essere ancorate indiretta-
mente ai supporti o alle tubazioni in
metallo. Utilizzate una connessione
aggiuntiva (tee, gomito, manicotto,
ecc.) in metallo per il fissaggio.
1
/2
1t
[h]
10
5
0
40
Ty paine
Pressione d'esercizio
15
25
20
30
35
p
[
b
a
r
]
