4

L2

5

Δp = OK?

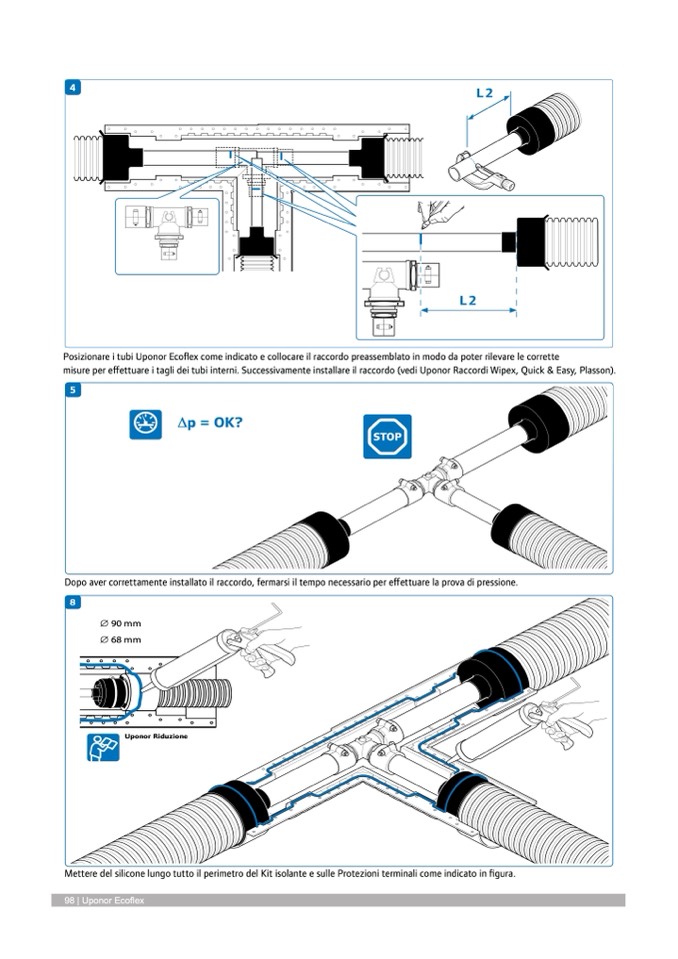

Posizionare i tubi Uponor Ecoflex come indicato e collocare il raccordo preassemblato in modo da poter rilevare le corrette

misure per effettuare i tagli dei tubi interni. Successivamente installare il raccordo (vedi Uponor Raccordi Wipex, Quick & Easy, Plasson).

5

Δp = OK?

STOP

Dopo aver correttamente installato il raccordo, fermarsi il tempo necessario per effettuare la prova di pressione.

6

∅200mm

7

8

∅ 175 mm

∅ 90 mm

∅ 68/90/140 mm

∅ 68 mm

6

∅200mm

7

∅ 175 mm

∅ 68/90/140 mm

Uponor Riduzione

8

Mettere del silicone lungo tutto il perimetro del Kit isolante e sulle Protezioni terminali come indicato in figura.

∅ 90 mm

∅ 68 mm

98 | Uponor EcoUflpeonxor Riduzione

Uponor Raccordi

STOP

L2

4
