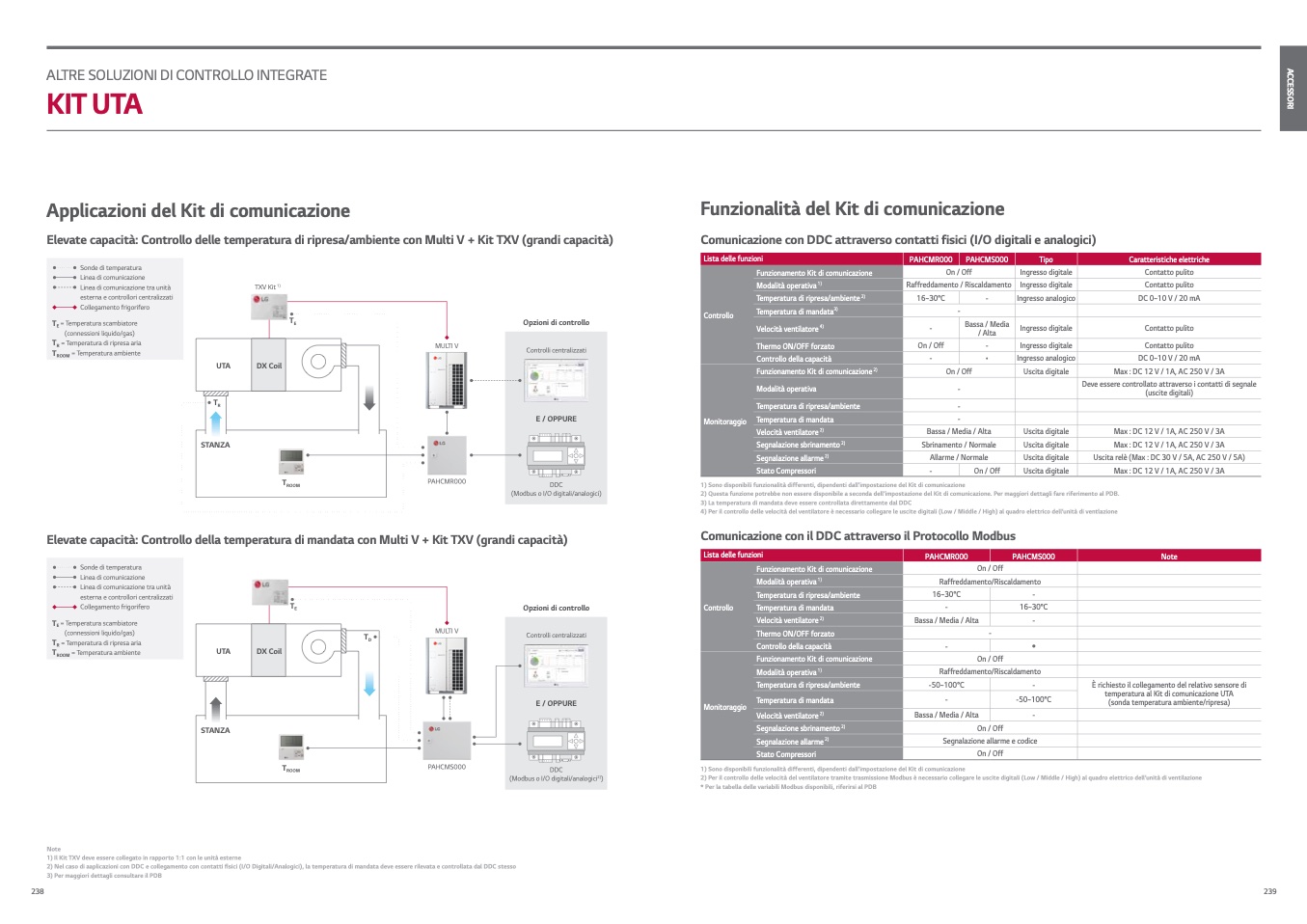

Lista delle funzioni
PAHCMR000
PAHCMS000
Tipo
Caratteristiche elettriche
Funzionamento Kit di comunicazione
On / Off
Ingresso digitale
Modalità operativa
1)
Raffreddamento / Riscaldamento
Ingresso digitale
Temperatura di ripresa/ambiente
2)
16~30°C
-
Ingresso analogico
Controllo
Temperatura di mandata
3)
-
Velocità ventilatore
4)
-
Bassa / Media
/ Alta
Ingresso digitale
Thermo ON/OFF forzato
On / Off
-
Ingresso digitale
Controllo della capacità
-
•
Ingresso analogico
Funzionamento Kit di comunicazione
2)
On / Off
Uscita digitale
Modalità operativa
-
Temperatura di ripresa/ambiente
-
Monitoraggio
Temperatura di mandata
-
Velocità ventilatore
2)
Bassa / Media / Alta
Uscita digitale
Segnalazione sbrinamento
2)
Sbrinamento / Normale
Uscita digitale
Segnalazione allarme
2)
Allarme / Normale
Uscita digitale
Stato Compressori
-
On / Off
Uscita digitale
Sonde di temperatura
Linea di comunicazione
Linea di comunicazione tra unità
esterna e controllori centralizzati
Collegamento frigorifero
T
E
= Temperatura scambiatore
(connessioni liquido/gas)
T
R
= Temperatura di ripresa aria
T
ROOM
= Temperatura ambiente
TXv Kit
1)
T
E
Opzioni di controllo
Contatto pulito
Contatto pulito
DC 0~10 V / 20 mA
Contatto pulito
MULTI V
PAHCMR000
Contatto pulito
DC 0~10 V / 20 mA
Max : DC 12 V / 1A, AC 250 V / 3A
Deve essere controllato attraverso i contatti di segnale
(uscite digitali)
Max : DC 12 V / 1A, AC 250 V / 3A
Max : DC 12 V / 1A, AC 250 V / 3A
Uscita relè (Max : DC 30 V / 5A, AC 250 V / 5A)
Max : DC 12 V / 1A, AC 250 V / 3A
1) Sono disponibili funzionalità differenti, dipendenti dall’impostazione del Kit di comunicazione
2) Questa funzione potrebbe non essere disponibile a seconda dell’impostazione del Kit di comunicazione. Per maggiori dettagli fare riferimento al PDB.
3) La temperatura di mandata deve essere controllata direttamente dal DDC
4) Per il controllo delle velocità del ventilatore è necessario collegare le uscite digitali (Low / Middle / High) al quadro elettrico dell’unità di ventlazione
È richiesto il collegamento del relativo sensore di
temperatura al Kit di comunicazione UTA
(sonda temperatura ambiente/ripresa)
1) Sono disponibili funzionalità differenti, dipendenti dall’impostazione del Kit di comunicazione
2) Per il controllo delle velocità del ventilatore tramite trasmissione Modbus è necessario collegare le uscite digitali (Low / Middle / High) al quadro elettrico dell’unità di ventilazione
* Per la tabella delle variabili Modbus disponibili, riferirsi al PDB
Controlli centralizzati
E / OPPURE
ddC
(Modbus o I/O digitali/analogici)
UTA
DX Coil
T
R
STANZA
T
ROOM
Lista delle funzioni
Funzionamento Kit di comunicazione
PAHCMR000
PAHCMS000
Note
On / Off
Modalità operativa
1)
Raffreddamento/Riscaldamento
Temperatura di ripresa/ambiente
16~30°C
-
Controllo
Temperatura di mandata
-
16~30°C
Velocità ventilatore
2)
Bassa / Media / Alta
-
Thermo ON/OFF forzato
-
Monitoraggio
Controllo della capacità
-
Funzionamento Kit di comunicazione
On / Off
Modalità operativa
1)
Raffreddamento/Riscaldamento
Temperatura di ripresa/ambiente
-50~100°C
-
Temperatura di mandata
-
-50~100°C
Velocità ventilatore
2)
Bassa / Media / Alta
-
Segnalazione sbrinamento
2)
On / Off
Segnalazione allarme
2)
Stato Compressori
Segnalazione allarme e codice
On / Off
Sonde di temperatura
Linea di comunicazione
Linea di comunicazione tra unità
esterna e controllori centralizzati
Collegamento frigorifero
T
E
= Temperatura scambiatore
(connessioni liquido/gas)
T
R
= Temperatura di ripresa aria
T
ROOM
= Temperatura ambiente
T
E
Opzioni di controllo
MULTI V
PAHCMS000
Controlli centralizzati
E / OPPURE
ddC
(Modbus o I/O digitali/analogici
2)
)
UTA
DX Coil
T
D
STANZA
238
239
Note
1) Il Kit TXV deve essere collegato in rapporto 1:1 con le unità esterne
2) Nel caso di aaplicazioni con DDC e collegamento con contatti fisici (I/O Digitali/Analogici), la temperatura di mandata deve essere rilevata e controllata dal DDC stesso
3) Per maggiori dettagli consultare il PDB
T
ROOM
A
C
C
E
S
S
O
R
I
