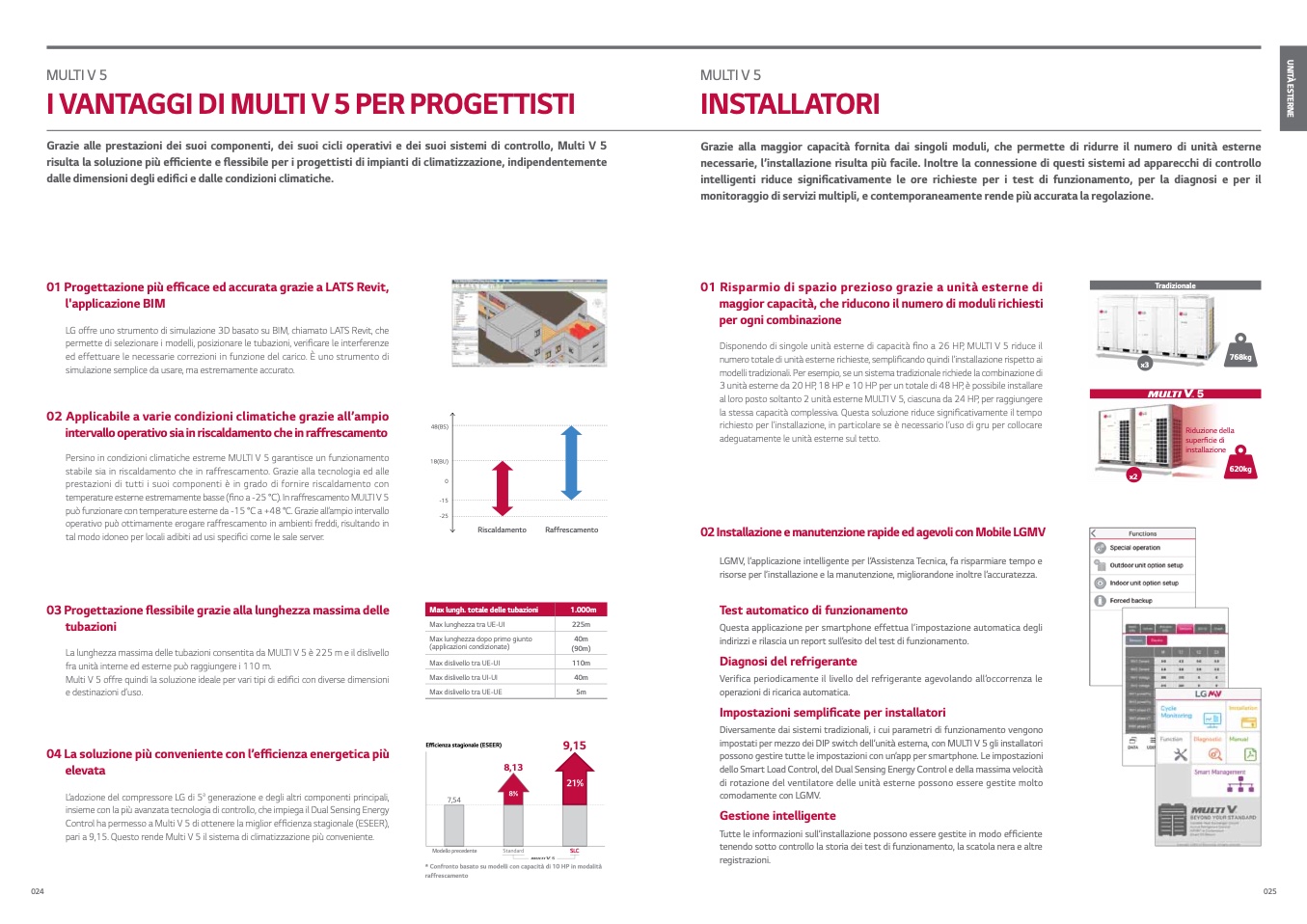

MULTI V 5
I VanTaggI dI MULTI V 5 per progeTTIsTI
grazie alle prestazioni dei suoi componenti, dei suoi cicli operativi e dei suoi sistemi di controllo, Multi V 5
risulta la soluzione più efficiente e flessibile per i progettisti di impianti di climatizzazione, indipendentemente
dalle dimensioni degli edifici e dalle condizioni climatiche.
MULTI V 5
InsTaLLaTorI
grazie alla maggior capacità fornita dai singoli moduli, che permette di ridurre il numero di unità esterne
necessarie, l’installazione risulta più facile. Inoltre la connessione di questi sistemi ad apparecchi di controllo
intelligenti riduce significativamente le ore richieste per i test di funzionamento, per la diagnosi e per il
monitoraggio di servizi multipli, e contemporaneamente rende più accurata la regolazione.
01 Progettazione più efficace ed accurata grazie a LATS Revit,
l'applicazione BIM
LG offre uno strumento di simulazione 3D basato su BIM, chiamato LATS Revit, che
permette di selezionare i modelli, posizionare le tubazioni, verificare le interferenze
ed effettuare le necessarie correzioni in funzione del carico. È uno strumento di
simulazione semplice da usare, ma estremamente accurato.
02 applicabile a varie condizioni climatiche grazie all’ampio
intervallo operativo sia in riscaldamento che in raffrescamento
Persino in condizioni climatiche estreme MULTI V 5 garantisce un funzionamento
stabile sia in riscaldamento che in raffrescamento. Grazie alla tecnologia ed alle
prestazioni di tutti i suoi componenti è in grado di fornire riscaldamento con
temperature esterne estremamente basse (fino a -25 °C). In raffrescamento MULTI V 5
può funzionare con temperature esterne da -15 °C a +48 °C. Grazie all’ampio intervallo
operativo può ottimamente erogare raffrescamento in ambienti freddi, risultando in
tal modo idoneo per locali adibiti ad usi specifici come le sale server.
03 Progettazione flessibile grazie alla lunghezza massima delle
tubazioni
La lunghezza massima delle tubazioni consentita da MULTI V 5 è 225 m e il dislivello
fra unità interne ed esterne può raggiungere i 110 m.
Multi V 5 offre quindi la soluzione ideale per vari tipi di edifici con diverse dimensioni
e destinazioni d’uso.
04 La soluzione più conveniente con l’efficienza energetica più
elevata
L’adozione del compressore LG di 5
a
generazione e degli altri componenti principali,
insieme con la più avanzata tecnologia di controllo, che impiega il Dual Sensing Energy
Control ha permesso a Multi V 5 di ottenere la miglior efficienza stagionale (ESEER),
pari a 9,15. Questo rende Multi V 5 il sistema di climatizzazione più conveniente.
01 risparmio di spazio prezioso grazie a unità esterne di
maggior capacità, che riducono il numero di moduli richiesti
per ogni combinazione
Disponendo di singole unità esterne di capacità fino a 26 HP, MULTI V 5 riduce il
numero totale di unità esterne richieste, semplificando quindi l’installazione rispetto ai
modelli tradizionali. Per esempio, se un sistema tradizionale richiede la combinazione di
3 unità esterne da 20 HP, 18 HP e 10 HP per un totale di 48 HP, è possibile installare
al loro posto soltanto 2 unità esterne MULTI V 5, ciascuna da 24 HP, per raggiungere
la stessa capacità complessiva. Questa soluzione riduce significativamente il tempo
richiesto per l’installazione, in particolare se è necessario l’uso di gru per collocare
adeguatamente le unità esterne sul tetto.
02 Installazione e manutenzione rapide ed agevoli con Mobile LgMV
LGMV, l’applicazione intelligente per l’Assistenza Tecnica, fa risparmiare tempo e
risorse per l’installazione e la manutenzione, migliorandone inoltre l’accuratezza.
Test automatico di funzionamento
Questa applicazione per smartphone effettua l’impostazione automatica degli
indirizzi e rilascia un report sull’esito del test di funzionamento.
diagnosi del refrigerante
Verifica periodicamente il livello del refrigerante agevolando all’occorrenza le
operazioni di ricarica automatica.
Impostazioni semplificate per installatori
Diversamente dai sistemi tradizionali, i cui parametri di funzionamento vengono
impostati per mezzo dei DIP switch dell’unità esterna, con MULTI V 5 gli installatori
possono gestire tutte le impostazioni con un’app per smartphone. Le impostazioni
dello Smart Load Control, del Dual Sensing Energy Control e della massima velocità
di rotazione del ventilatore delle unità esterne possono essere gestite molto
comodamente con LGMV.
gestione intelligente
Tutte le informazioni sull’installazione possono essere gestite in modo efficiente
tenendo sotto controllo la storia dei test di funzionamento, la scatola nera e altre
registrazioni.
Tradizionale
x3
768kg
Riduzione della
superficie di
installazione
620kg
48(BS)
18(BU)
0
-15
-25
x2
Riscaldamento
Raffrescamento
225m
Max lungh. totale delle tubazioni
1.000m
Max lunghezza tra UE-UI
Max lunghezza dopo primo giunto
40m
(applicazioni condizionate)
(90m)
Max dislivello tra UE-UI
Max dislivello tra UI-UI
Max dislivello tra UE-UE
Efficienza stagionale (ESEER)
7,54
110m
40m
5m
9,15
Modello precedente
8,13
024
025
* confronto basato su modelli con capacità di 10 Hp in modalità
raffrescamento
