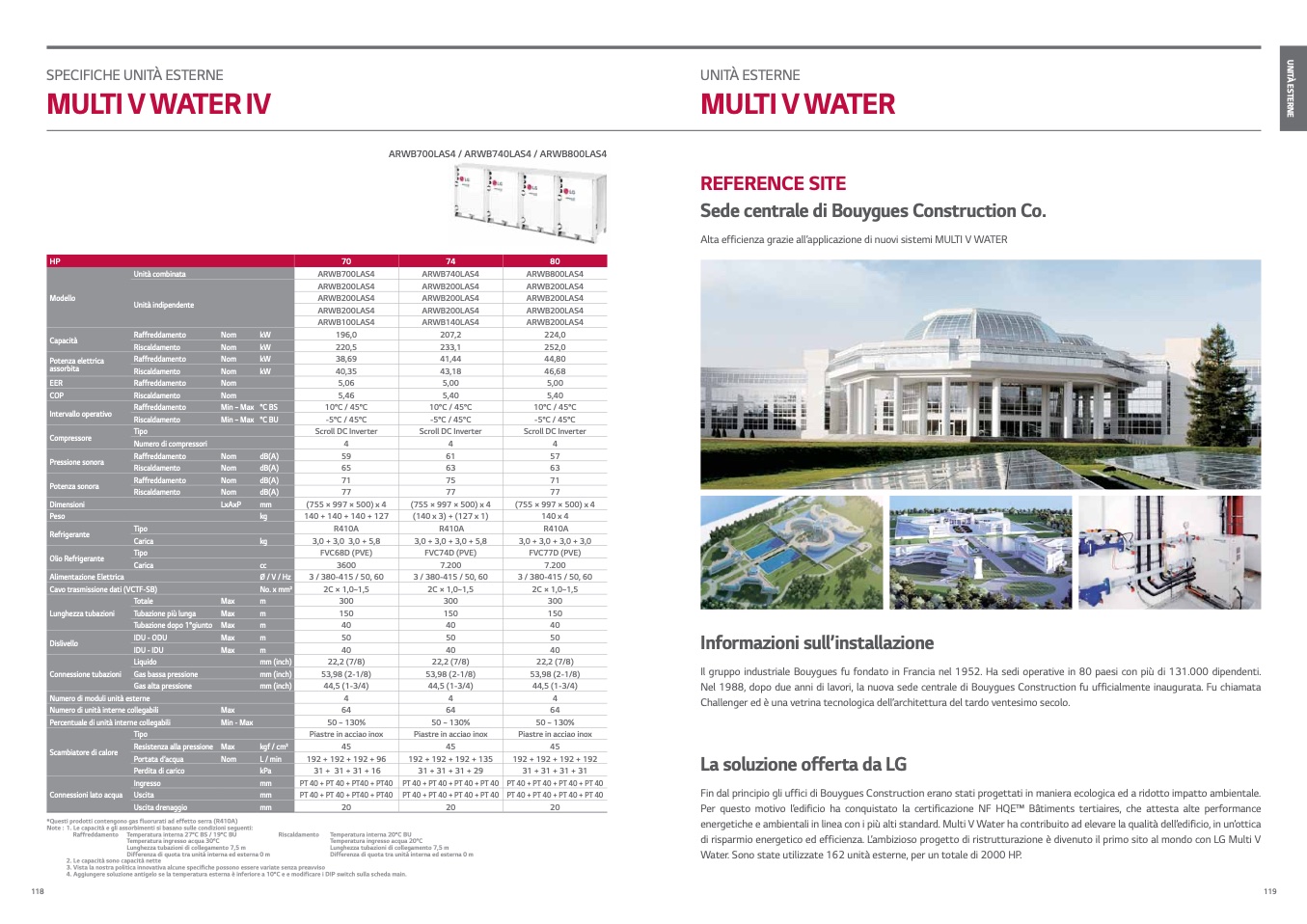

Specifiche unità eSterne

multi v WatEr iv

unità eSterne

multi v WatEr

rEfErEncE SitE

Sede centrale di Bouygues construction co.

Alta efficienza grazie all’applicazione di nuovi sistemi MULTI V WATER

informazioni sull’installazione

Il gruppo industriale Bouygues fu fondato in Francia nel 1952. Ha sedi operative in 80 paesi con più di 131.000 dipendenti.

Nel 1988, dopo due anni di lavori, la nuova sede centrale di Bouygues Construction fu ufficialmente inaugurata. Fu chiamata

Challenger ed è una vetrina tecnologica dell’architettura del tardo ventesimo secolo.

la soluzione offerta da lG

Fin dal principio gli uffici di Bouygues Construction erano stati progettati in maniera ecologica ed a ridotto impatto ambientale.

Per questo motivo l’edificio ha conquistato la certificazione NF HQETM Bâtiments tertiaires, che attesta alte performance

energetiche e ambientali in linea con i più alti standard. Multi V Water ha contribuito ad elevare la qualità dell’edificio, in un’ottica

di risparmio energetico ed efficienza. L’ambizioso progetto di ristrutturazione è divenuto il primo sito al mondo con LG Multi V

Water. Sono state utilizzate 162 unità esterne, per un totale di 2000 HP.

ARWB700LAS4 / ARWB740LAS4 / ARWB800LAS4

HP

70

74

80

Unità combinata

ARWB700LAS4

ARWB740LAS4

Modello

Unità indipendente

ARWB200LAS4

ARWB200LAS4

ARWB200LAS4

ARWB100LAS4

ARWB200LAS4

ARWB200LAS4

ARWB200LAS4

ARWB140LAS4

Capacità

Raffreddamento

Nom

kW

196,0

207,2

Riscaldamento

Nom

kW

220,5

233,1

Potenza elettrica

assorbita

Raffreddamento

Nom

kW

38,69

41,44

Riscaldamento

Nom

kW

40,35

43,18

EER

Raffreddamento

Nom

5,06

5,00

COP

Riscaldamento

Nom

5,46

5,40

Intervallo operativo

Raffreddamento

Min ~ Max

°C BS

10°C / 45°C

10°C / 45°C

Pressione sonora

Riscaldamento

Min ~ Max

Numero di compressori

4

°C BU

-5°C / 45°C

-5°C / 45°C

Compressore

Tipo

Scroll DC Inverter

Scroll DC Inverter

4

Raffreddamento

Nom

dB(A)

59

61

Riscaldamento

Nom

dB(A)

65

63

Potenza sonora

Raffreddamento

Nom

dB(A)

71

75

Riscaldamento

Nom

dB(A)

77

77

Dimensioni

Peso

LxAxP

mm

(755 × 997 × 500) x 4

kg

140 + 140 + 140 + 127

(755 × 997 × 500) x 4

(140 x 3) + (127 x 1)

Refrigerante

Tipo

R410A

R410A

Olio Refrigerante

Carica

Tipo

FVC68D (PVE)

kg

3,0 + 3,0 3,0 + 5,8

3,0 + 3,0 + 3,0 + 5,8

FVC74D (PVE)

Carica

cc

3600

7.200

Alimentazione Elettrica

Ø / V / Hz

3 / 380-415 / 50, 60

3 / 380-415 / 50, 60

Cavo trasmissione dati (VCTF-SB)

No. x mm2

2C × 1,0~1,5

2C × 1,0~1,5

Lunghezza tubazioni

Totale

Tubazione più lunga

Max

Max

m

300

300

m

150

150

Tubazione dopo 1°giunto

Max

m

40

40

Dislivello

IDU - ODU

Max

m

50

50

IDU - IDU

Max

m

40

40

Liquido

mm (inch)

22,2 (7/8)

22,2 (7/8)

Connessione tubazioni

Gas bassa pressione

mm (inch)

53,98 (2-1/8)

53,98 (2-1/8)

Gas alta pressione

mm (inch)

44,5 (1-3/4)

44,5 (1-3/4)

Numero di moduli unità esterne

4

4

Numero di unità interne collegabili

Max

64

64

Percentuale di unità interne collegabili

Min - Max

50 ~ 130%

50 ~ 130%

Tipo

Piastre in acciao inox

Piastre in acciao inox

Scambiatore di calore

Resistenza alla pressione

Max

kgf / cm2

45

45

Portata d’acqua

Nom

L / min

192 + 192 + 192 + 96

192 + 192 + 192 + 135

Perdita di carico

kPa

31 + 31 + 31 + 16

31 + 31 + 31 + 29

Connessioni lato acqua

Ingresso

Uscita

mm

PT40+PT40+PT40+PT40

mm

PT40+PT40+PT40+PT40

PT40+PT40+PT40+PT40

PT40+PT40+PT40+PT40

Uscita drenaggio

mm

20

20

ARWB800LAS4

ARWB200LAS4

ARWB200LAS4

ARWB200LAS4

ARWB200LAS4

224,0

252,0

44,80

46,68

5,00

5,40

10°C / 45°C

-5°C / 45°C

Scroll DC Inverter

4

57

63

71

77

(755 × 997 × 500) x 4

140 x 4

R410A

3,0 + 3,0 + 3,0 + 3,0

FVC77D (PVE)

7.200

3 / 380-415 / 50, 60

2C × 1,0~1,5

300

150

40

50

40

22,2 (7/8)

53,98 (2-1/8)

44,5 (1-3/4)

4

64

50 ~ 130%

Piastre in acciao inox

45

192 + 192 + 192 + 192

31 + 31 + 31 + 31

PT40+PT40+PT40+PT40

PT40+PT40+PT40+PT40

20

118

119

*Questi prodotti contengono gas fluorurati ad effetto serra (r410a)

note : 1. le capacità e gli assorbimenti si basano sulle condizioni seguenti:

raffreddamento temperatura interna 27°c BS / 19°c Bu

temperatura ingresso acqua 30°c

lunghezza tubazioni di collegamento 7,5 m

differenza di quota tra unità interna ed esterna 0 m

2. le capacità sono capacità nette

riscaldamento

temperatura interna 20°c Bu

temperatura ingresso acqua 20°c

lunghezza tubazioni di collegamento 7,5 m

differenza di quota tra unità interna ed esterna 0 m

3. vista la nostra politica innovativa alcune specifiche possono essere variate senza preavviso

4. aggiungere soluzione antigelo se la temperatura esterna

è inferiore a 10°c e e modificare i diP switch sulla scheda main.
