156
157

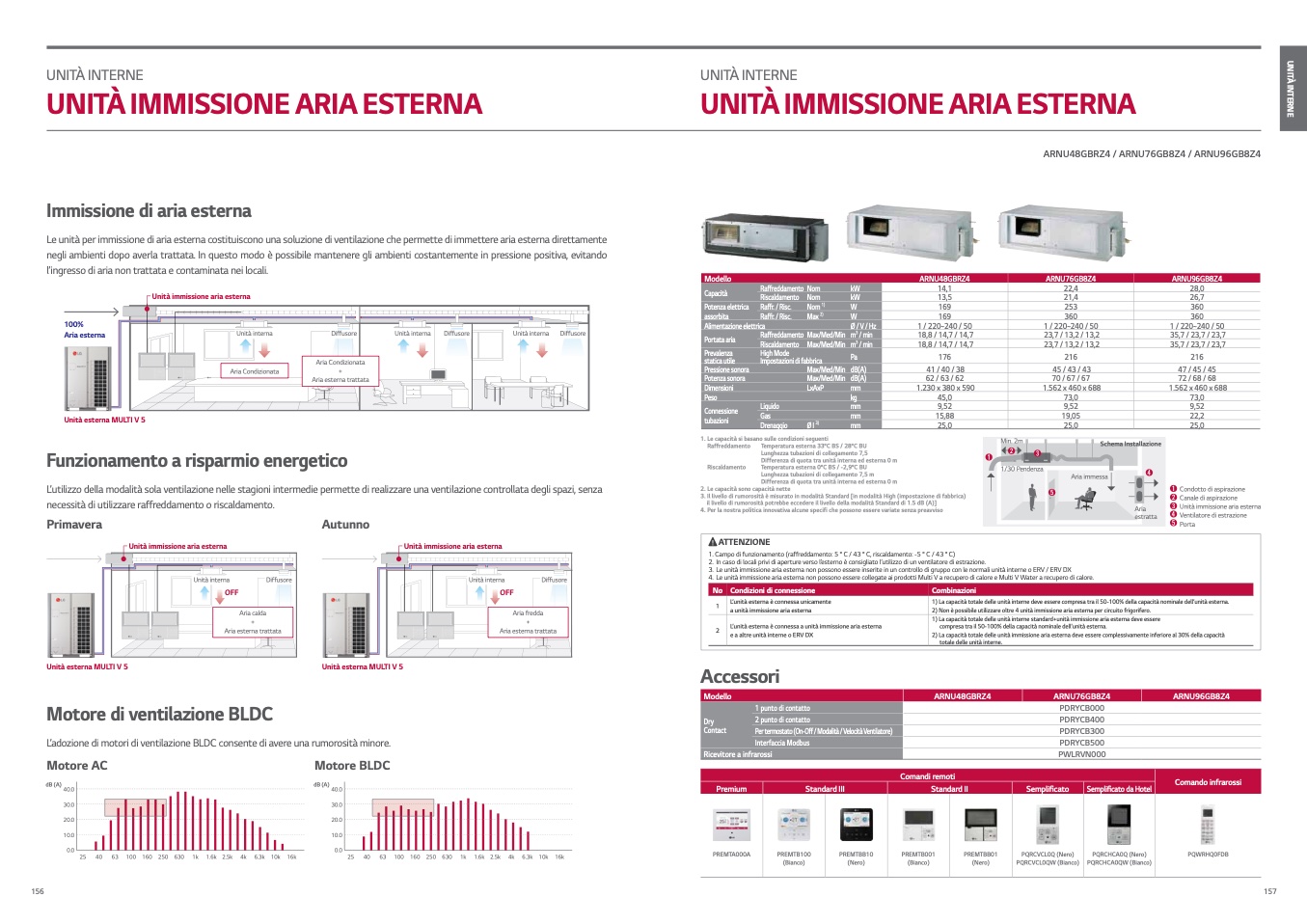

unità interne
unità immissiOne aria esterna
immissione di aria esterna
Le unità per immissione di aria esterna costituiscono una soluzione di ventilazione che permette di immettere aria esterna direttamente
negli ambienti dopo averla trattata. in questo modo è possibile mantenere gli ambienti costantemente in pressione positiva, evitando
l’ingresso di aria non trattata e contaminata nei locali.
unità interne
unità immissiOne aria esterna
100%
aria esterna
unità esterna muLti V 5
unità immissione aria esterna
unità interna
Aria Condizionata
Diffusore
Aria Condizionata
+
Aria esterna trattata
unità interna
Diffusore
unità interna
Diffusore
Potenza elettrica
assorbita
Alimentazione elettrica
Funzionamento a risparmio energetico
raffreddamento
riscaldamento
temperatura esterna 33°c Bs / 28°c Bu
Lunghezza tubazioni di collegamento 7,5
Differenza di quota tra unità interna ed esterna 0 m
temperatura esterna 0°c Bs / -2,9°c Bu
Lunghezza tubazioni di collegamento 7,5 m
Differenza di quota tra unità interna ed esterna 0 m
L’utilizzo della modalità sola ventilazione nelle stagioni intermedie permette di realizzare una ventilazione controllata degli spazi, senza
necessità di utilizzare raffreddamento o riscaldamento.
2. Le capacità sono capacità nette
3. il livello di rumorosità è misurato in modalità standard [in modalità high (impostazione di fabbrica)
il livello di rumorosità potrebbe eccedere il livello della modalità standard di 1.5 dB (a)]
4. Per la nostra politica innovativa alcune specifi che possono essere variate senza preavviso
attenziOne
➎
➊ Condotto di aspirazione
➋ Canale di aspirazione
➌ unità immissione aria esterna
➍ Ventilatore di estrazione
➎ Porta
Primavera
autunno
estratta
unità esterna muLti V 5
unità esterna muLti V 5
totale delle unità interne.
ARNU48GBRZ4
Comandi remoti
Standard II
unità immissione aria esterna
unità interna
OFF
Diffusore
unità immissione aria esterna
unità interna
OFF
Diffusore
1. Campo di funzionamento (raffreddamento: 5 ° C / 43 ° C, riscaldamento: -5 ° C / 43 ° C)
2. in caso di locali privi di aperture verso l’esterno è consigliato l’utilizzo di un ventilatore di estrazione.
3. Le unità immissione aria esterna non possono essere inserite in un controllo di gruppo con le normali unità interne o erV / erV DX
4. Le unità immissione aria esterna non possono essere collegate ai prodotti Multi V a recupero di calore e Multi V Water a recupero di calore.
motore di ventilazione BLDc
Modello
Dry
Contact
1 punto di contatto
2 punto di contatto
Per termostato (On-Off / Modalità / Velocità Ventilatore)
Interfaccia Modbus
ARNU76GB8Z4
PDRYCB000
PDRYCB400
PDRYCB300
PDRYCB500
PWLRVN000
ARNU96GB8Z4
Comando infrarossi
PQWRHQ0FDB
L’adozione di motori di ventilazione BLDC consente di avere una rumorosità minore.
motore ac
dB (A)
40.0
30.0
20.0
10.0
0.0
motore BLDc
dB (A)
40.0
30.0
20.0
10.0
0.0
Ricevitore a infrarossi
Premium
PREMTA000A
Standard III
Semplificato
PQRCVCL0Q (Nero)
PQRCVCL0QW (Bianco)
Semplificato da Hotel
PQRCHCA0Q (Nero)
PQRCHCA0QW (Bianco)
25 40 63 100 160 250 630 1k 1.6k 2.5k 4k 6.3k 10k 16k
25 40 63 100 160 250 630 1k 1.6k 2.5k 4k 6.3k 10k 16k
PREMTB100
(Bianco)
PREMTBB10
(Nero)
PREMTB001
(Bianco)
PREMTBB01
(Nero)
Aria calda
+
+
1) La capacità totale delle unità interne deve essere compresa tra il 50-100% della capacità nominale dell’unità esterna.
2) Non è possibile utilizzare oltre 4 unità immissione aria esterna per circuito frigorifero.
1) La capacità totale delle unità interne standard+unità immissione aria esterna deve essere
compresa tra il 50-100% della capacità nominale dell’unità esterna.
2) La capacità totale delle unità immissione aria esterna deve essere complessivamente inferiore al 30% della capacità
Aria esterna trattata
Aria fredda
Aria esterna trattata
Modello
Capacità
Raffreddamento
Riscaldamento
Raffr. / Risc.
Raffr. / Risc.
Raffreddamento Max/Med/Min
Riscaldamento Max/Med/Min
High Mode
Impostazioni di fabbrica
ARNU48GBRZ4
kW
14,1
22,4
28,0
kW
13,5
21,4
26,7
W
169
253
360
W
169
360
360
Ø/V/Hz
1/220~240/50
1/220~240/50
1/220~240/50
m
3
/min
18,8/14,7/14,7
23,7/13,2/13,2
35,7/23,7/23,7
Portata aria
Prevalenza
statica utile
Pressionesonora
Potenza sonora
Dimensioni
Peso
Connessione
tubazioni
18,8 / 14,7 / 14,7
176
41/40/38
23,7 / 13,2 / 13,2
216
45/43/43
35,7 / 23,7 / 23,7
216
47/45/45
Liquido
Gas
Drenaggio
Max/Med/Min
Max/Med/Min
LxAxP
ØI
3)
m
3
/ min
Pa
dB(A)
dB(A)
62/63/62
70/67/67
72/68/68
mm
1.230x380x590
1.562x460x688
1.562x460x688
kg
45,0
73,0
73,0
mm
9,52
9,52
9,52
mm
15,88
19,05
22,2
mm
25,0
25,0
25,0
1. Le capacità si basano sulle condizioni seguenti
Min. 2m
➋
➊
➌
1/30 Pendenza
schema installazione
Aria immessa
➍
Aria
no condizioni di connessione
1
L’unità esterna è connessa unicamente
a unità immissione aria esterna
2
L’unità esterna è connessa a unità immissione aria esterna
e a altre unità interne o ERV DX
accessori
combinazioni
Nom
Nom
Nom
1)
Max
2)
ARNU76GB8Z4
ARNU96GB8Z4
ARNU48GBRZ4 / ARNU76GB8Z4 / ARNU96GB8Z4
