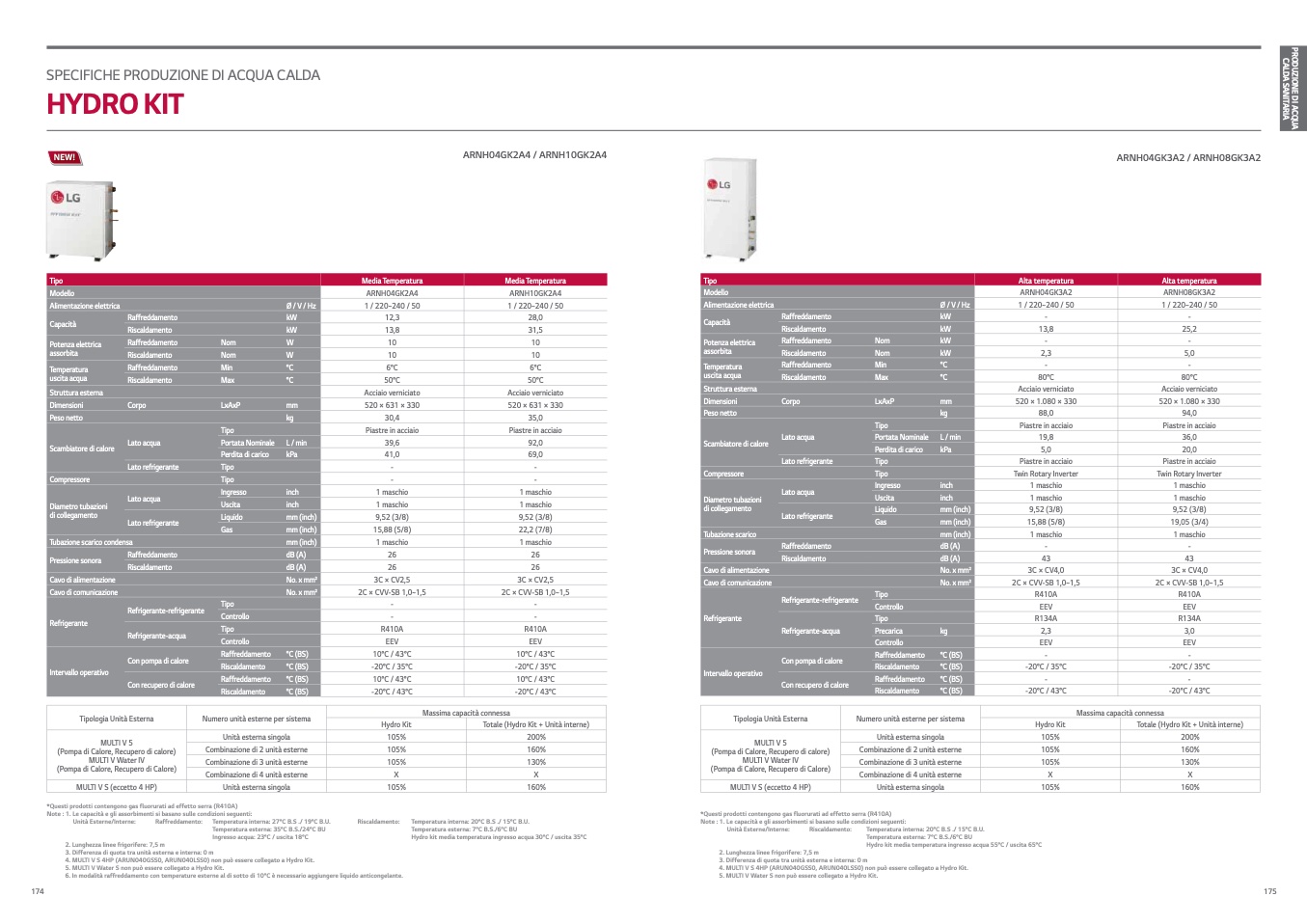

speCIfICHe pRODUZIONe DI ACQUA CALDA

HYDRO KIT

ARNH04GK2A4 / ARNH10GK2A4

ARNH04GK3A2 / ARNH08GK3A2

Tipo

Media Temperatura

Media Temperatura

Modello

ARNH04GK2A4

ARNH10GK2A4

Alimentazione elettrica

Ø/V/Hz

1 / 220~240 / 50

1 / 220~240 / 50

Capacità

Raffreddamento

kW

12,3

28,0

Riscaldamento

kW

13,8

31,5

Potenza elettrica

assorbita

Raffreddamento

Nom

W

10

10

Riscaldamento

Nom

W

10

10

Temperatura

uscita acqua

Raffreddamento

Min

°C

6°C

6°C

Riscaldamento

Max

°C

50°C

50°C

Struttura esterna

Acciaio verniciato

Acciaio verniciato

Dimensioni

Corpo

LxAxP

mm

520 × 631 × 330

520 × 631 × 330

Peso netto

kg

30,4

35,0

Scambiatore di calore

Lato acqua

Tipo

Piastre in acciaio

Piastre in acciaio

Portata Nominale

L/min

39,6

92,0

Perdita di carico

kPa

41,0

69,0

Lato refrigerante

Tipo

-

-

Compressore

Tipo

-

-

Diametro tubazioni

di collegamento

Lato acqua

Ingresso

inch

1 maschio

1 maschio

Uscita

inch

1 maschio

1 maschio

Lato refrigerante

Liquido

mm (inch)

9,52 (3/8)

9,52 (3/8)

Gas

mm (inch)

15,88 (5/8)

22,2 (7/8)

Tubazione scarico condensa

mm (inch)

1 maschio

1 maschio

Pressione sonora

Raffreddamento

dB (A)

26

26

Riscaldamento

dB (A)

26

26

Cavo di alimentazione

No. x mm2

3C × CV2,5

3C × CV2,5

Cavo di comunicazione

No. x mm2

2C × CVV-SB 1,0~1,5

2C × CVV-SB 1,0~1,5

Refrigerante

Refrigerante-refrigerante

Tipo

-

-

Controllo

-

-

Refrigerante-acqua

Tipo

R410A

R410A

Controllo

eeV

eeV

Intervallo operativo

Con pompa di calore

Raffreddamento

°C (BS)

10°C / 43°C

10°C / 43°C

Riscaldamento

°C (BS)

-20°C / 35°C

-20°C / 35°C

Con recupero di calore

Raffreddamento

°C (BS)

10°C / 43°C

10°C / 43°C

Riscaldamento

°C (BS)

-20°C / 43°C

-20°C / 43°C

Tipo

Alta temperatura

Alta temperatura

Modello

ARNH04GK3A2

ARNH08GK3A2

Alimentazione elettrica

Ø/V/Hz

1 / 220~240 / 50

1 / 220~240 / 50

Capacità

Raffreddamento

kW

-

-

Riscaldamento

kW

13,8

25,2

Potenza elettrica

assorbita

Raffreddamento

Nom

kW

-

-

Riscaldamento

Nom

kW

2,3

5,0

Temperatura

uscita acqua

Raffreddamento

Min

°C

-

-

Riscaldamento

Max

°C

80°C

80°C

Struttura esterna

Acciaio verniciato

Acciaio verniciato

Dimensioni

Corpo

LxAxP

mm

520 × 1.080 × 330

520 × 1.080 × 330

Peso netto

kg

88,0

94,0

Scambiatore di calore

Lato acqua

Tipo

Piastre in acciaio

Piastre in acciaio

Portata Nominale

L/min

19,8

36,0

Perdita di carico

kPa

5,0

20,0

Lato refrigerante

Tipo

Piastre in acciaio

Piastre in acciaio

Compressore

Tipo

Twin Rotary Inverter

Twin Rotary Inverter

Diametro tubazioni

di collegamento

Lato acqua

Ingresso

inch

1 maschio

1 maschio

Uscita

inch

1 maschio

1 maschio

Lato refrigerante

Liquido

mm (inch)

9,52 (3/8)

9,52 (3/8)

Gas

mm (inch)

15,88 (5/8)

19,05 (3/4)

Tubazione scarico

mm (inch)

1 maschio

1 maschio

Pressione sonora

Raffreddamento

dB (A)

-

-

Riscaldamento

dB (A)

43

43

Cavo di alimentazione

No. x mm2

3C × CV4,0

3C × CV4,0

Cavo di comunicazione

No. x mm2

2C × CVV-SB 1,0~1,5

2C × CVV-SB 1,0~1,5

Refrigerante

Refrigerante-refrigerante

Tipo

R410A

R410A

Controllo

eeV

eeV

Refrigerante-acqua

Tipo

R134A

R134A

Precarica

kg

2,3

3,0

Controllo

eeV

eeV

Intervallo operativo

Con pompa di calore

Raffreddamento

°C (BS)

-

-

Riscaldamento

°C (BS)

-20°C / 35°C

-20°C / 35°C

Con recupero di calore

Raffreddamento

°C (BS)

-

-

Riscaldamento

°C (BS)

-20°C / 43°C

-20°C / 43°C

Tipologia Unità esterna Numero unità esterne per sistema

Massima capacità connessa

Hydro Kit Totale (Hydro Kit + Unità interne)

MULTI V 5

(Pompa di Calore, Recupero di calore)

MULTI V Water IV

(Pompa di Calore, Recupero di Calore)

Unità esterna singola 105% 200%

Combinazione di 2 unità esterne 105% 160%

Combinazione di 3 unità esterne 105% 130%

Combinazione di 4 unità esterne X X

MULTI V S (eccetto 4 HP) Unità esterna singola 105% 160%

Tipologia Unità esterna Numero unità esterne per sistema

Massima capacità connessa

Hydro Kit Totale (Hydro Kit + Unità interne)

MULTI V 5

(Pompa di Calore, Recupero di calore)

MULTI V Water IV

(Pompa di Calore, Recupero di Calore)

Unità esterna singola 105% 200%

Combinazione di 2 unità esterne 105% 160%

Combinazione di 3 unità esterne 105% 130%

Combinazione di 4 unità esterne X X

MULTI V S (eccetto 4 HP) Unità esterna singola 105% 160%

174

175

*Questi prodotti contengono gas fluorurati ad effetto serra (R410A)

Note : 1. Le capacità e gli assorbimenti si basano sulle condizioni seguenti:

Unità Esterne/Interne:

Raffreddamento: Temperatura interna: 27°C B.S ./ 19°C B.U.

Temperatura esterna: 35°C B.S./24°C BU

Ingresso acqua: 23°C / uscita 18°C

Riscaldamento:

Temperatura interna: 20°C B.S ./ 15°C B.U.

Temperatura esterna: 7°C B.S./6°C BU

Hydro kit media temperatura ingresso acqua 30°C / uscita 35°C

*Questi prodotti contengono gas fluorurati ad effetto serra (R410A)

Note : 1. Le capacità e gli assorbimenti si basano sulle condizioni seguenti:

2. Lunghezza linee frigorifere: 7,5 m

3. Differenza di quota tra unità esterna e interna: 0 m

4. MULTI V S 4HP (ARUN040GSS0, ARUN040LSS0) non può essere collegato a Hydro Kit.

5. MULTI V Water S non può essere collegato a Hydro Kit.

6. In modalità raffreddamento con temperature esterne al di sotto di 10°C è necessario aggiungere liquido anticongelante.

2. Lunghezza linee frigorifere: 7,5 m

3. Differenza di quota tra unità esterna e interna: 0 m

4. MULTI V S 4HP (ARUN040GSS0, ARUN040LSS0) non può essere collegato a Hydro Kit.

5. MULTI V Water S non può essere collegato a Hydro Kit.

Unità Esterne/Interne:

Riscaldamento:

Temperatura interna: 20°C B.S ./ 15°C B.U.

Temperatura esterna: 7°C B.S./6°C BU

Hydro kit media temperatura ingresso acqua 55°C / uscita 65°C
