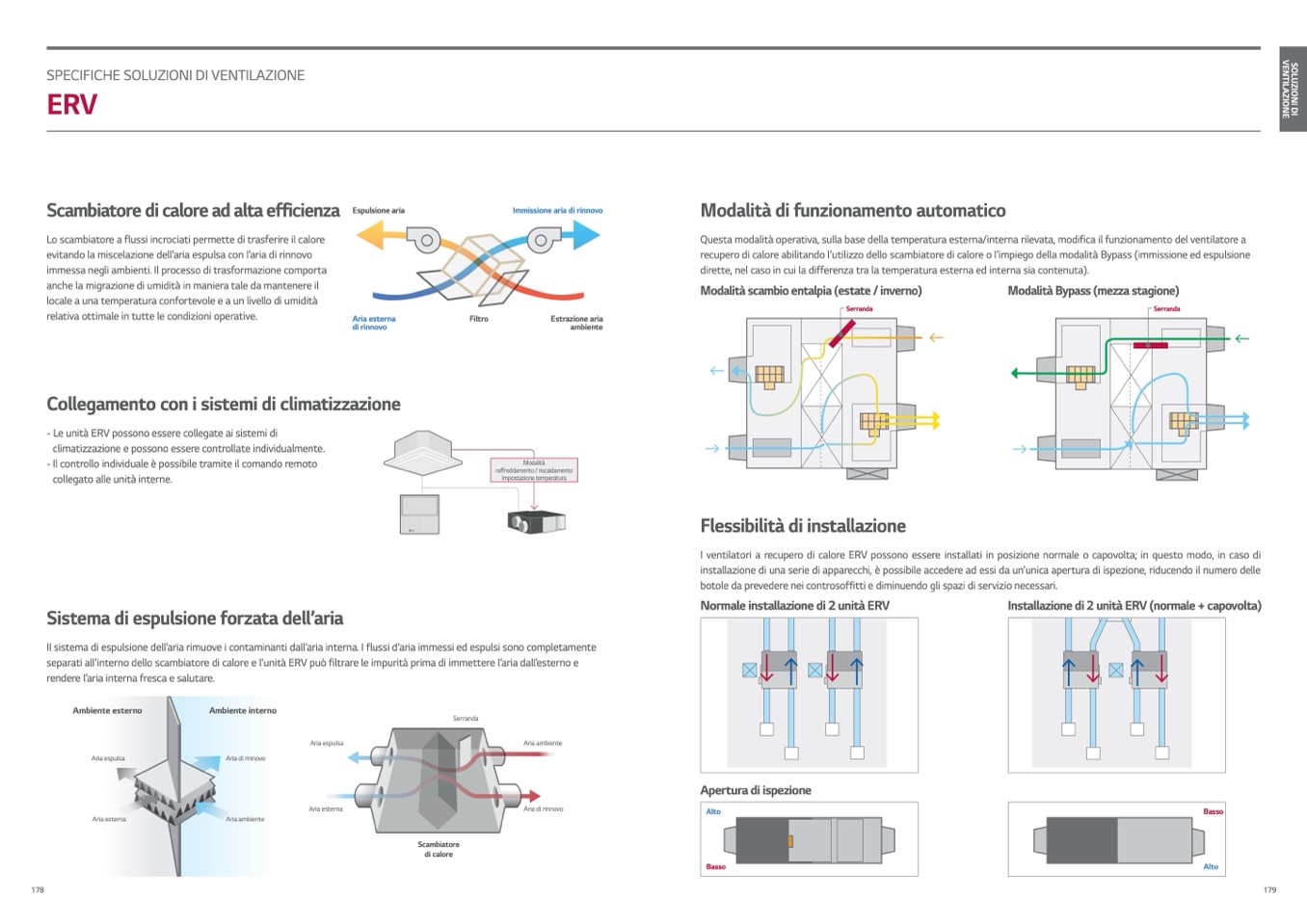

speCIfICHe sOLUZIONI DI veNtILAZIONe

ERV

Scambiatoredicaloreadaltaefficienza

Espulsionearia

Immissioneariadirinnovo

Estrazione aria

ambiente

Modalitàdifunzionamentoautomatico

Questa modalità operativa, sulla base della temperatura esterna/interna rilevata, modifica il funzionamento del ventilatore a

recupero di calore abilitando l’utilizzo dello scambiatore di calore o l’impiego della modalità Bypass (immissione ed espulsione

dirette, nel caso in cui la differenza tra la temperatura esterna ed interna sia contenuta).

Lo scambiatore a flussi incrociati permette di trasferire il calore

evitando la miscelazione dell’aria espulsa con l’aria di rinnovo

immessa negli ambienti. Il processo di trasformazione comporta

anche la migrazione di umidità in maniera tale da mantenere il

locale a una temperatura confortevole e a un livello di umidità

relativa ottimale in tutte le condizioni operative.

Modalità scambio entalpia (estate / inverno)

Serranda

Modalità Bypass (mezza stagione)

Serranda

Aria esterna

di rinnovo

Filtro

Collegamento con i sistemi di climatizzazione

- Le unità eRv possono essere collegate ai sistemi di

climatizzazione e possono essere controllate individualmente.

- Il controllo individuale è possibile tramite il comando remoto

collegato alle unit

à interne.

Sistema di espulsione forzata dell’aria

Flessibilità di installazione

Modalità

raffreddamento / riscaldamento

Impostazione temperatura

I ventilatori a recupero di calore eRv possono essere installati in posizione normale o capovolta; in questo modo, in caso di

installazione di una serie di apparecchi, è possibile accedere ad essi da un’unica apertura di ispezione, riducendo il numero delle

botole da prevedere nei controsoffitti e diminuendo gli spazi di servizio necessari.

Normale installazione di 2 unità ERV

Installazione di 2 unità ERV (normale + capovolta)

Il sistema di espulsione dell’aria rimuove i contaminanti dall’aria interna. I flussi d’aria immessi ed espulsi sono completamente

separati all’interno dello scambiatore di calore e l’unità eRv può filtrare le impurità prima di immettere l’aria dall’esterno e

rendere l’aria interna fresca e salutare.

Ambiente esterno

Aria espulsa

Aria esterna

Ambiente interno

Aria di rinnovo

Aria ambiente

Aria espulsa

Aria esterna

serranda

Scambiatore

di calore

Aria ambiente

Aria di rinnovo

Apertura di ispezione
