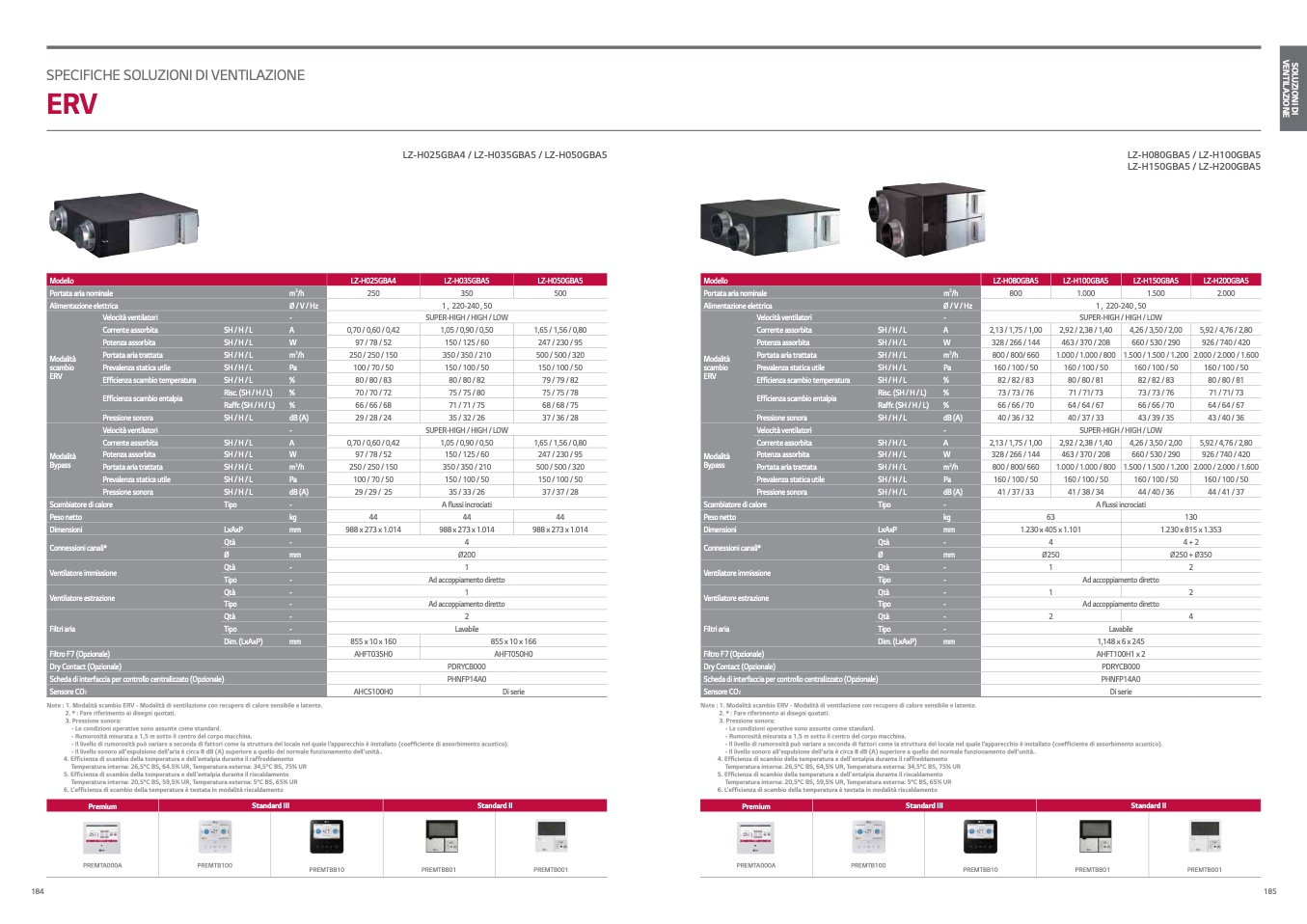

speCIfICHe sOLUZIONI DI veNtILAZIONe
ERV
LZ-H025GBA4 / LZ-H035GBA5 / LZ-H050GBA5
LZ-H080GBA5 / LZ-H100GBA5
LZ-H150GBA5 / LZ-H200GBA5
Modello LZ-H025GBA4
LZ-H035GBA5
LZ-H050GBA5
Portata aria nominale
m
3
/h 250
350
500
Alimentazione elettrica
Ø / V / Hz
1, 220-240,50
Modalità
scambio
eRV
Velocità ventilatori
-
SUPeR-HIGH / HIGH / LOW
Corrente assorbita
SH/H/L
A 0,70 / 0,60 / 0,42
1,05 / 0,90 / 0,50
1,65 / 1,56 / 0,80
Potenza assorbita
SH/H/L
W 97/78/52
150/125/60
247/230/95
Portata aria trattata
SH/H/L
m
3
/h 250/250/150
350/350/210
500/500/320
Prevalenza statica utile
SH/H/L
Pa
100/70/50
150/100/50
150/100/50
Efficienza scambio temperatura
SH/H/L
%
80/80/83
80/80/82
79/79/82
Efficienza scambio entalpia
Risc.(SH/H/L)
%
70/70/72
75/75/80
75/75/78
Raffr.(SH/H/L)
%
66/66/68
71/71/75
68/68/75
Pressione sonora
SH/H/L
dB(A) 29/28/24
35/32/26
37/36/28
Modalità
Bypass
Velocità ventilatori
-
SUPeR-HIGH / HIGH / LOW
Corrente assorbita
SH/H/L
A 0,70 / 0,60 / 0,42
1,05 / 0,90 / 0,50
1,65 / 1,56 / 0,80
Potenza assorbita
SH/H/L
W 97/78/52
150/125/60
247/230/95
Portata aria trattata
SH/H/L
m
3
/h 250/250/150
350/350/210
500/500/320
Prevalenza statica utile
SH/H/L
Pa 100/70/50
150/100/50
150/100/50
Pressione sonora
SH/H/L
dB(A) 29/29/ 25
35/33/26
37/37/28
Scambiatore di calore
Tipo
-
A flussi incrociati
Peso netto
kg
44
44
44
Dimensioni
LxAxP
mm
988 x 273 x 1.014
988 x 273 x 1.014
988 x 273 x 1.014
Connessioni canali*
Qtà
-
4
Ø
mm
Ø200
Ventilatore immissione
Qtà
-
1
Tipo
-
Ad accoppiamento diretto
Ventilatore estrazione
Qtà
-
1
Tipo
-
Ad accoppiamento diretto
Filtri aria
Qtà
-
2
Tipo
-
Lavabile
Dim. (LxAxP)
mm 855x10x160
855x10x166
Filtro F7 (Opzionale)
AHFT035H0
AHFT050H0
Dry Contact (Opzionale)
PDRYCB000
Scheda di interfaccia per controllo centralizzato (Opzionale)
PHNFP14A0
Sensore CO
2
AHCS100H0
Di serie
Modello
LZ-H080GBA5 LZ-H100GBA5
LZ-H150GBA5
LZ-H200GBA5
Portata aria nominale
m
3
/h
800 1.000
1.500
2.000
Alimentazioneelettrica
Ø/V/Hz
1, 220-240,50
Modalità
scambio
eRV
Velocità ventilatori
-
SUPeR-HIGH / HIGH / LOW
Corrente assorbita
SH/H/L
A
2,13/1,75/1,00
2,92 / 2,38 / 1,40
4,26 / 3,50 / 2,00
5,92 / 4,76 / 2,80
Potenza assorbita
SH/H/L
W
328/266/144
463/370/208
660/530/290
926/740/420
Portata aria trattata
SH/H/L
m
3
/h
800/800/660 1.000 / 1.000 / 800
1.500 / 1.500 / 1.200 2.000 / 2.000 / 1.600
Prevalenza statica utile
SH/H/L
Pa
160/100/50
160/100/50
160/100/50
160/100/50
Efficienza scambio temperatura
SH/H/L
%
82/82/83
80/80/81
82/82/83
80/80/81
Efficienza scambio entalpia
Risc.(SH/H/L)
%
73/73/76
71/71/73
73/73/76
71/71/73
Raffr.(SH/H/L)
%
66/66/70
64/64/67
66/66/70
64/64/67
Pressione sonora
SH/H/L
dB(A)
40/36/32 40/37/33
43/39/35
43/40/36
Modalità
Bypass
Velocità ventilatori
-
SUPeR-HIGH / HIGH / LOW
Corrente assorbita
SH/H/L
A
2,13/1,75/1,00
2,92 / 2,38 / 1,40
4,26 / 3,50 / 2,00
5,92 / 4,76 / 2,80
Potenza assorbita
SH/H/L
W
328/266/144
463/370/208
660/530/290
926/740/420
Portata aria trattata
SH/H/L
m
3
/h
800/800/660
1.000 / 1.000 / 800
1.500 / 1.500 / 1.200
2.000 / 2.000 / 1.600
Prevalenza statica utile
SH/H/L
Pa
160/100/50 160/100/50
160/100/50
160/100/50
Pressione sonora
SH/H/L
dB(A)
41/37/33
41/38/34
44/40/36
44/41/37
Scambiatore di calore
Tipo
-
A flussi incrociati
Peso netto
kg
63
130
Dimensioni
LxAxP
mm
1.230 x 405 x 1.101
1.230 x 815 x 1.353
Connessioni canali*
Qtà
-
4
4+2
Ø
mm
Ø250
Ø250 + Ø350
Ventilatore immissione
Qtà
-
1
2
Tipo
-
Ad accoppiamento diretto
Ventilatore estrazione
Qtà
-
1
2
Tipo
-
Ad accoppiamento diretto
Filtri aria
Qtà
-
2
4
Tipo
-
Lavabile
Dim. (LxAxP)
mm
1,148 x 6 x 245
Filtro F7 (Opzionale)
AHFT100H1 x 2
Dry Contact (Opzionale)
PDRYCB000
Scheda di interfaccia per controllo centralizzato (Opzionale)
PHNFP14A0
Sensore CO
2
Di serie
Note : 1. Modalità scambio ERV - Modalità di ventilazione con recupero di calore sensibile e latente.
2. * : Fare riferimento ai disegni quotati.
3. Pressione sonora:
- Le condizioni operative sono assunte come standard.
- Rumorosità misurata a 1,5 m sotto il centro del corpo macchina.
- Il livello di rumorosità può variare a seconda di fattori come la struttura del locale nel quale l’apparecchio è installato (coefficiente di assorbimento acustico).
- Il livello sonoro all'espulsione dell'aria è circa 8 dB (A) superiore a quello del normale funzionamento dell'unità..
4. Efficienza di scambio della temperatura e dell'entalpia durante il raffreddamento
Temperatura interna: 26,5°C BS, 64.5% UR, Temperatura esterna: 34,5°C BS, 75% UR
5. Efficienza di scambio della temperatura e dell'entalpia durante il riscaldamento
Temperatura interna: 20,5°C BS, 59,5% UR, Temperatura esterna: 5°C BS, 65% UR
6. L'efficienza di scambio della temperatura è testata in modalità riscaldamento
Note : 1. Modalità scambio ERV - Modalità di ventilazione con recupero di calore sensibile e latente.
2. * : Fare riferimento ai disegni quotati.
3. Pressione sonora:
- Le condizioni operative sono assunte come standard.
- Rumorosità misurata a 1,5 m sotto il centro del corpo macchina.
- Il livello di rumorosità può variare a seconda di fattori come la struttura del locale nel quale l’apparecchio è installato (coefficiente di assorbimento acustico).
- Il livello sonoro all'espulsione dell'aria è circa 8 dB (A) superiore a quello del normale funzionamento dell'unità..
4. Efficienza di scambio della temperatura e dell'entalpia durante il raffreddamento
Temperatura interna: 26,5°C BS, 64,5% UR, Temperatura esterna: 34,5°C BS, 75% UR
5. Efficienza di scambio della temperatura e dell'entalpia durante il riscaldamento
Temperatura interna: 20,5°C BS, 59,5% UR, Temperatura esterna: 5°C BS, 65% UR
6. L'efficienza di scambio della temperatura è testata in modalità riscaldamento
Standard III
Standard II
Premium
Standard III
Standard II
PReMTA000A
PReMTB001
PReMTA000A
PReMTB001
PReMTB100
PReMTBB10
PReMTBB01
PReMTB100
PReMTBB10
PReMTBB01
184
185
