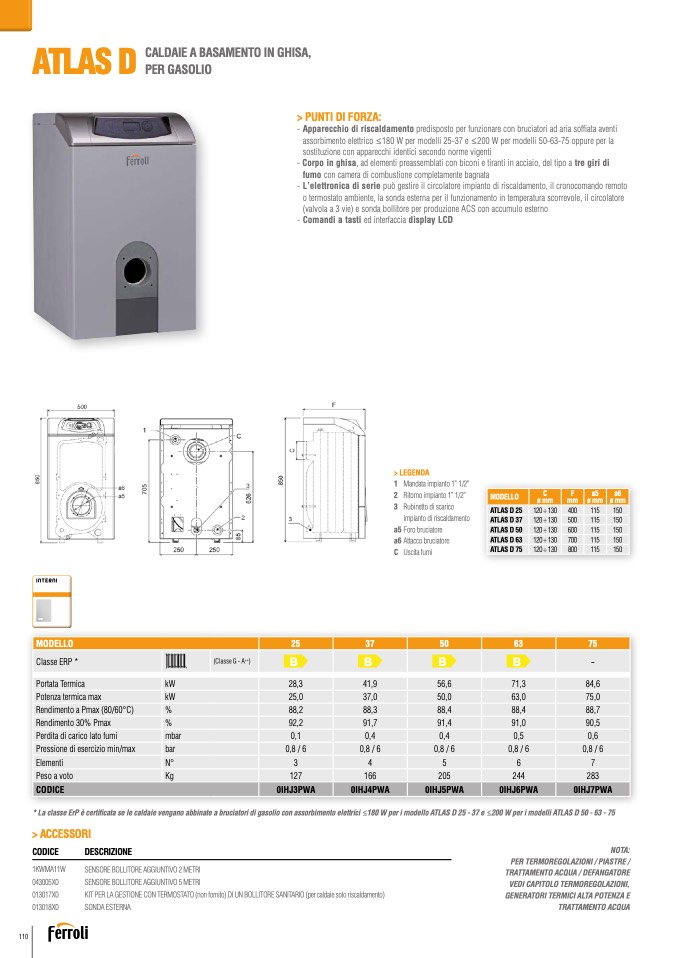

ATLAS D
CALDAIE A BASAMENTO IN GHISA,
PER GASOLIO
> PUNTI DI FORZA:
- Apparecchio di riscaldamento predisposto per funzionare con bruciatori ad aria soffiata aventi
assorbimento elettrico ≤180 W per modelli 25-37 e ≤200 W per modelli 50-63-75 oppure per la
sostituzione con apparecchi identici secondo norme vigenti
- Corpo in ghisa, ad elementi preassemblati con biconi e tiranti in acciaio, del tipo a tre giri di
fumo con camera di combustione completamente bagnata
- L’elettronica di serie può gestire il circolatore impianto di riscaldamento, il cronocomando remoto
o termostato ambiente, la sonda esterna per il funzionamento in temperatura scorrevole, il circolatore
(valvola a 3 vie) e sonda bollitore per produzione ACS con accumulo esterno
- Comandi a tasti ed interfaccia display LCD
> LEGENDA
1 Mandata impianto 1” 1/2”
2 Ritorno impianto 1” 1/2”
3 Rubinetto di scarico
impianto di riscaldamento
a5 Foro bruciatore
a6 Attacco bruciatore
C Uscitafumi
* La classe ErP è certificata se le caldaie vengano abbinate a bruciatori di gasolio con assorbimento elettrici ≤180 W per i modello ATLAS D 25 - 37 e ≤200 W per i modelli ATLAS D 50 - 63 - 75
MODELLO
C
ømm
F
mm
a5
ømm
a6
ømm
ATLAS D 25
120 ÷ 130
400
115
150
ATLAS D 37
120 ÷ 130
500
115
150
ATLAS D 50
120 ÷ 130
600
115
150
ATLAS D 63
120 ÷ 130
700
115
150
ATLAS D 75
120 ÷ 130
800
115
150
INTERNI
MODELLO
Classe ERP *
kW
25
37
50
63
75
Portata Termica
28,3
41,9
56,6
71,3
84,6
Potenza termica max
kW
25,0
37,0
50,0
63,0
75,0
Rendimento a Pmax (80/60°C)
%
88,2
88,3
88,4
88,4
88,7
Rendimento 30% Pmax
%
92,2
91,7
91,4
91,0
90,5
Perdita di carico lato fumi
mbar
0,1
0,4
0,4
0,5
0,6
Pressione di esercizio min/max
bar
0,8 / 6
0,8 / 6
0,8 / 6
0,8 / 6
0,8 / 6
Elementi
N°
3
4
5
6
7
Peso a voto
CODICE
Kg
(Classe G - A
++
)
B
127
0IHJ3PWA
B
166
0IHJ4PWA
B
205
0IHJ5PWA
B
244
0IHJ6PWA
-
283
0IHJ7PWA
> ACCESSORI
CODICE
1KWMA11W
043005X0
013017X0
013018X0
DESCRIZIONE
SENSORE BOLLITORE AGGIUNTIVO 2 METRI
SENSORE BOLLITORE AGGIUNTIVO 5 METRI
KIT PER LA GESTIONE CON TERMOSTATO (non fornito) DI UN BOLLITORE SANITARIO (per caldaie solo riscaldamento)
SONDA ESTERNA
NOTA:
PER TERMOREGOLAZIONI / PIASTRE /
TRATTAMENTO ACQUA / DEFANGATORE
VEDI CAPITOLO TERMOREGOLAZIONI,
GENERATORI TERMICI ALTA POTENZA E
TRATTAMENTO ACQUA
