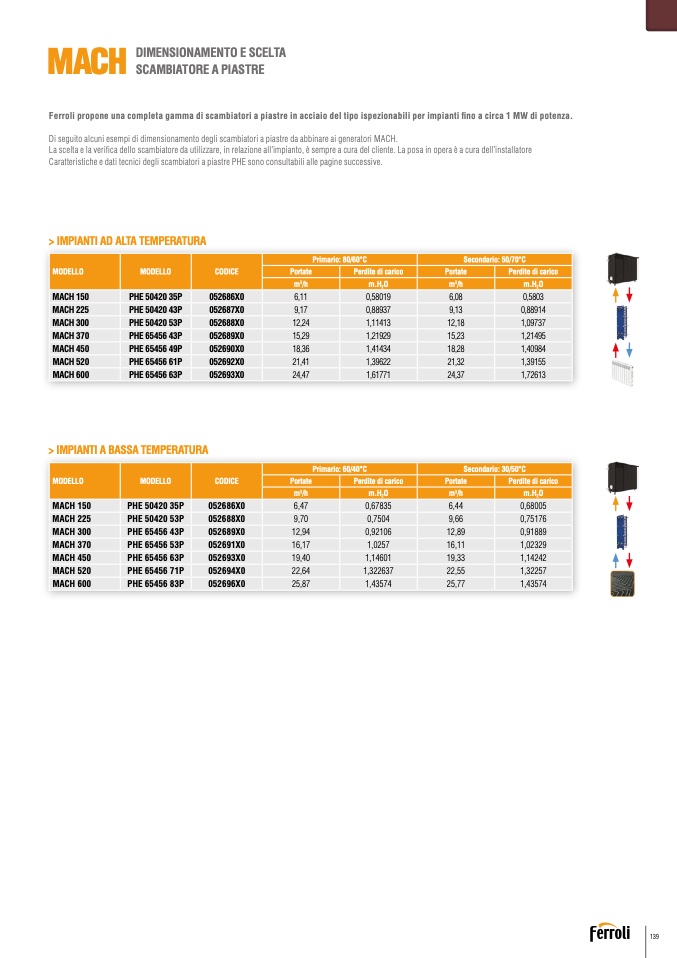

MACH

DIMENSIONAMENTO E SCELTA

SCAMBIATORE A PIASTRE

Ferroli propone una completa gamma di scambiatori a piastre in acciaio del tipo ispezionabili per impianti fino a circa 1 MW di potenza.

Di seguito alcuni esempi di dimensionamento degli scambiatori a piastre da abbinare ai generatori MACH.

La scelta e la verifica dello scambiatore da utilizzare, in relazione all’impianto, è sempre a cura del cliente. La posa in opera è a cura dell’installatore

Caratteristiche e dati tecnici degli scambiatori a piastre PHE sono consultabili alle pagine successive.

> IMPIANTI AD ALTA TEMPERATURA

MODELLO

MODELLO

CODICE

Primario: 80/60°C

Secondario: 50/70°C

Portate

Perdite di carico

Portate

Perdite di carico

m

3

/h

m.H

2

O

m

3

/h

m.H

2

O

MACH 150

PHE 50420 35P

052686X0

6,11

0,58019

6,08

0,5803

MACH 225

PHE 50420 43P

052687X0

9,17

0,88937

9,13

0,88914

MACH 300

PHE 50420 53P

052688X0

12,24

1,11413

12,18

1,09737

MACH 370

PHE 65456 43P

052689X0

15,29

1,21929

15,23

1,21495

MACH 450

PHE 65456 49P

052690X0

18,36

1,41434

18,28

1,40984

MACH 520

PHE 65456 61P

052692X0

21,41

1,39622

21,32

1,39155

MACH 600

PHE 65456 63P

052693X0

24,47

1,61771

24,37

1,72613

> IMPIANTI A BASSA TEMPERATURA

MODELLO

MODELLO

CODICE

Primario: 60/40°C

Secondario: 30/50°C

Portate

Perdite di carico

Portate

Perdite di carico

m

3

/h

m.H

2

O

m

3

/h

m.H

2

O

MACH 150

PHE 50420 35P

052686X0

6,47

0,67835

6,44

0,68005

MACH 225

PHE 50420 53P

052688X0

9,70

0,7504

9,66

0,75176

MACH 300

PHE 65456 43P

052689X0

12,94

0,92106

12,89

0,91889

MACH 370

PHE 65456 53P

052691X0

16,17

1,0257

16,11

1,02329

MACH 450

PHE 65456 63P

052693X0

19,40

1,14601

19,33

1,14242

MACH 520

PHE 65456 71P

052694X0

22,64

1,322637

22,55

1,32257

MACH 600

PHE 65456 83P

052696X0

25,87

1,43574

25,77

1,43574
