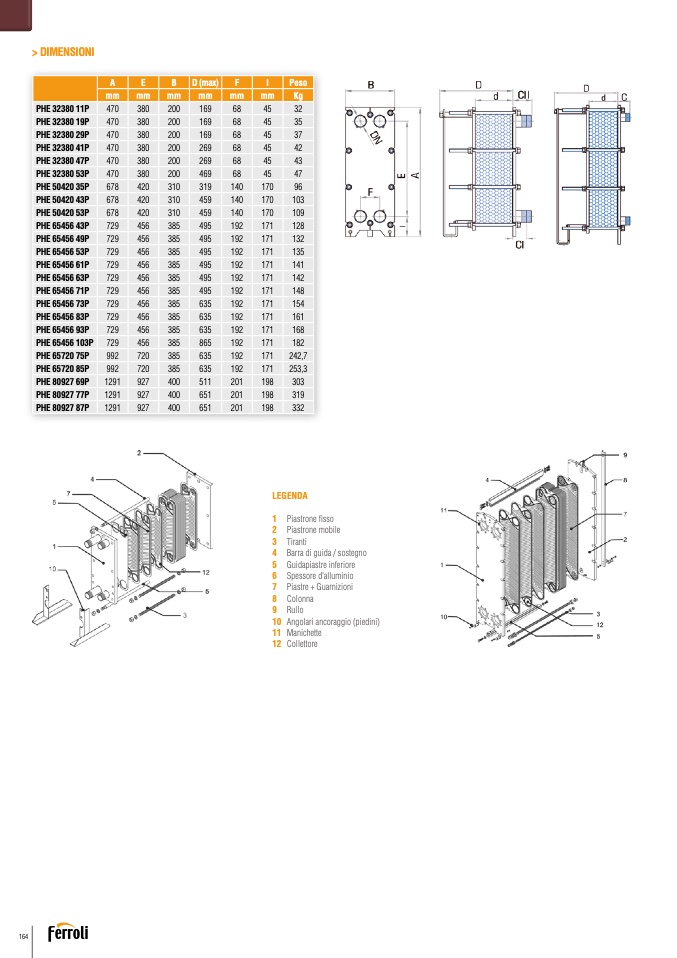

> DIMENSIONI

A

E

B

D(max)

F

I

Peso

mm

mm

mm

mm

mm

mm

Kg

PHE 32380 11P

470

380

200

169

68

45

32

PHE 32380 19P

470

380

200

169

68

45

35

PHE 32380 29P

470

380

200

169

68

45

37

PHE 32380 41P

470

380

200

269

68

45

42

PHE 32380 47P

470

380

200

269

68

45

43

PHE 32380 53P

470

380

200

469

68

45

47

PHE 50420 35P

678

420

310

319

140

170

96

PHE 50420 43P

678

420

310

459

140

170

103

PHE 50420 53P

678

420

310

459

140

170

109

PHE 65456 43P

729

456

385

495

192

171

128

PHE 65456 49P

729

456

385

495

192

171

132

PHE 65456 53P

729

456

385

495

192

171

135

PHE 65456 61P

729

456

385

495

192

171

141

PHE 65456 63P

729

456

385

495

192

171

142

PHE 65456 71P

729

456

385

495

192

171

148

PHE 65456 73P

729

456

385

635

192

171

154

PHE 65456 83P

729

456

385

635

192

171

161

PHE 65456 93P

729

456

385

635

192

171

168

PHE 65456 103P 729

456

385

865

192

171

182

PHE 65720 75P

992

720

385

635

192

171

242,7

PHE 65720 85P

992

720

385

635

192

171

253,3

PHE 80927 69P

1291

927

400

511

201

198

303

PHE 80927 77P

1291

927

400

651

201

198

319

PHE 80927 87P

1291

927

400

651

201

198

332

LEGENDA

1 Piastrone fisso

2 Piastrone mobile

3 Tiranti

4 Barra di guida / sostegno

5 Guidapiastre inferiore

6 Spessore d’alluminio

7 Piastre + Guarnizioni

8 Colonna

9 Rullo

10 Angolari ancoraggio (piedini)

11 Manichette

12 Collettore
