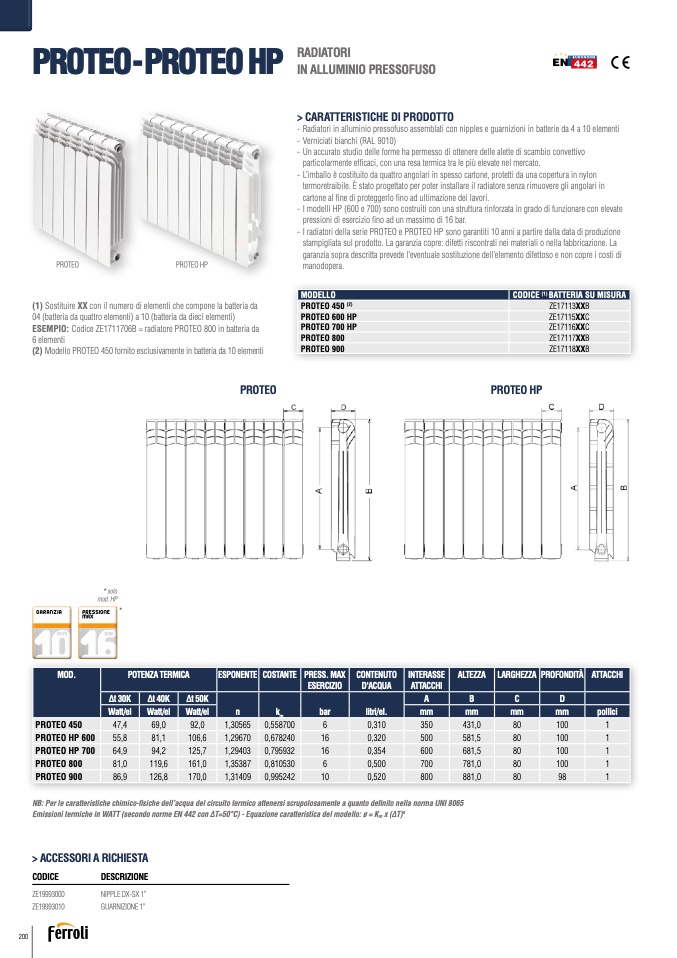

PROTEO-PROTEO HP
(1) Sostituire XX con il numero di elementi che compone la batteria da
04 (batteria da quattro elementi) a 10 (batteria da dieci elementi)
ESEMPIO: Codice ZE1711706B = radiatore PROTEO 800 in batteria da
6 elementi
(2) Modello PROTEO 450 fornito esclusivamente in batteria da 10 elementi
PROTEO
RADIATORI
IN ALLUMINIO PRESSOFUSO
> CARATTERISTICHE DI PRODOTTO
- Radiatori in alluminio pressofuso assemblati con nipples e guarnizioni in batterie da 4 a 10 elementi
- Verniciati bianchi (RAL 9010)
- Un accurato studio delle forme ha permesso di ottenere delle alette di scambio convettivo
particolarmente efficaci, con una resa termica tra le più elevate nel mercato.
- L’imballo è costituito da quattro angolari in spesso cartone, protetti da una copertura in nylon
termoretraibile. È stato progettato per poter installare il radiatore senza rimuovere gli angolari in
cartone al fine di proteggerlo fino ad ultimazione dei lavori.
- I modelli HP (600 e 700) sono costruiti con una struttura rinforzata in grado di funzionare con elevate
pressioni di esercizio fino ad un massimo di 16 bar.
- I radiatori della serie PROTEO e PROTEO HP sono garantiti 10 anni a partire dalla data di produzione
stampigliata sul prodotto. La garanzia copre: difetti riscontrati nei materiali o nella fabbricazione. La
garanzia sopra descritta prevede l’eventuale sostituzione dell’elemento difettoso e non copre i costi di
manodopera.
PROTEO
PROTEO HP
MODELLO
CODICE
(1)
BATTERIA SU MISURA
PROTEO 450
(2)
ZE17113XXB
PROTEO 600 HP
ZE17115XXC
PROTEO 700 HP
ZE17116XXC
PROTEO 800
ZE17117XXB
PROTEO 900
ZE17118XXB
PROTEO HP
* solo
mod. HP
PRESSIONE
*
MAX
GARANZIA
10
ANNI
MOD.
POTENZA TERMICA
ESPONENTE
COSTANTE
PRESS. MAX
ESERCIZIO
CONTENUTO
D'ACQUA
INTERASSE
ATTACCHI
ALTEZZA
LARGHEZZA
PROFONDITÀ
ATTACCHI
∆t 30K
∆t 40K
∆t 50K
n
k
m
bar
litri/el.
A
B
C
D
Watt/el
Watt/el
Watt/el
mm
mm
mm
mm
pollici
PROTEO 450
47,4
69,0
92,0
1,30565
0,558700
6
0,310
350
431,0
80
100
1
PROTEO HP 600
55,8
81,1
106,6
1,29670
0,678240
16
0,320
500
581,5
80
100
1
PROTEO HP 700
64,9
94,2
125,7
1,29403
0,795932
16
0,354
600
681,5
80
100
1
PROTEO 800
81,0
119,6
161,0
1,35387
0,810530
6
0,500
700
781,0
80
100
1
PROTEO 900
86,9
126,8
170,0
1,31409
0,995242
10
0,520
800
881,0
80
98
1
16
NB: Per le caratteristiche chimico-fisiche dell’acqua del circuito termico attenersi scrupolosamente a quanto definito nella norma UNI 8065
Emissioni termiche in WATT (secondo norme EN 442 con ΔT=50°C) - Equazione caratteristica del modello: ø = K
m
x (ΔT)
n
> ACCESSORI A RICHIESTA
BAR
CODICE
ZE19993000
ZE19993010
DESCRIZIONE
NIPPLE DX-SX 1”
GUARNIZIONE 1”
