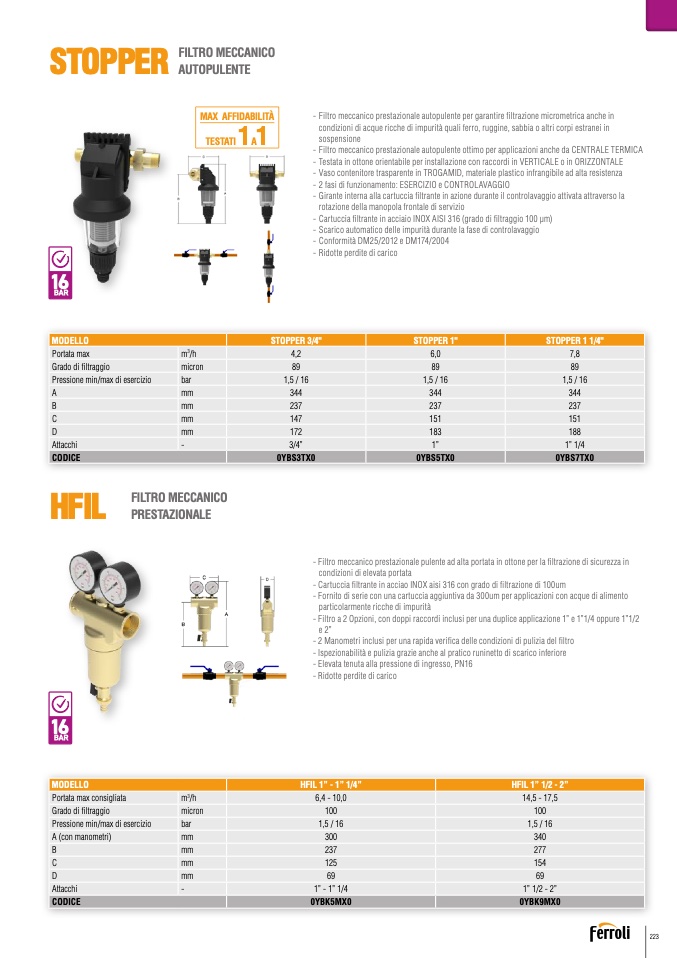

STOPPER
FILTRO MECCANICO
AUTOPULENTE
MAX AFFIDABILITÀ
TESTATI
1
A
1
- Filtro meccanico prestazionale autopulente per garantire filtrazione micrometrica anche in
condizioni di acque ricche di impurità quali ferro, ruggine, sabbia o altri corpi estranei in
sospensione
- Filtro meccanico prestazionale autopulente ottimo per applicazioni anche da CENTRALE TERMICA
- Testata in ottone orientabile per installazione con raccordi in VERTICALE o in ORIZZONTALE
- Vaso contenitore trasparente in TROGAMID, materiale plastico infrangibile ad alta resistenza
- 2 fasi di funzionamento: ESERCIZIO e CONTROLAVAGGIO
- Girante interna alla cartuccia filtrante in azione durante il controlavaggio attivata attraverso la
rotazione della manopola frontale di servizio
- Cartuccia filtrante in acciaio INOX AISI 316 (grado di filtraggio 100 μm)
- Scarico automatico delle impurità durante la fase di controlavaggio
- Conformità DM25/2012 e DM174/2004
- Ridotte perdite di carico
16
BAR
MODELLO
STOPPER 3/4"
STOPPER 1"
STOPPER 1 1/4"
Portata max
m
3
/h
4,2
6,0
7,8
Grado di filtraggio
micron
89
89
89
Pressione min/max di esercizio
bar
1,5 / 16
1,5 / 16
1,5 / 16
A
mm
344
344
344
B
mm
237
237
237
C
mm
147
151
151
D
mm
172
183
188
Attacchi
-
3/4”
1”
1” 1/4
CODICE
0YBS3TX0
0YBS5TX0
0YBS7TX0
HFIL
FILTRO MECCANICO
PRESTAZIONALE
- Filtro meccanico prestazionale pulente ad alta portata in ottone per la filtrazione di sicurezza in
condizioni di elevata portata
- Cartuccia filtrante in acciao INOX aisi 316 con grado di filtrazione di 100um
- Fornito di serie con una cartuccia aggiuntiva da 300um per applicazioni con acque di alimento
particolarmente ricche di impurità
- Filtro a 2 Opzioni, con doppi raccordi inclusi per una duplice applicazione 1” e 1”1/4 oppure 1”1/2
e 2”
- 2 Manometri inclusi per una rapida verifica delle condizioni di pulizia del filtro
- Ispezionabilità e pulizia grazie anche al pratico runinetto di scarico inferiore
- Elevata tenuta alla pressione di ingresso, PN16
- Ridotte perdite di carico
16
BAR
MODELLO
HFIL 1” - 1” 1/4”
HFIL1”1/2-2”
Portata max consigliata
m
3
/h
6,4 - 10,0
14,5 - 17,5
Grado di filtraggio
micron
100
100
Pressione min/max di esercizio
bar
1,5 / 16
1,5 / 16
A (con manometri)
mm
300
340
B
mm
237
277
C
mm
125
154
D
mm
69
69
Attacchi
-
1” - 1” 1/4
1” 1/2 - 2”
CODICE
0YBK5MX0
0YBK9MX0
223
